Volkswagen Tiguan Reparaturanleitung: Einbauorteübersicht - Stand-/Zusatzheizung

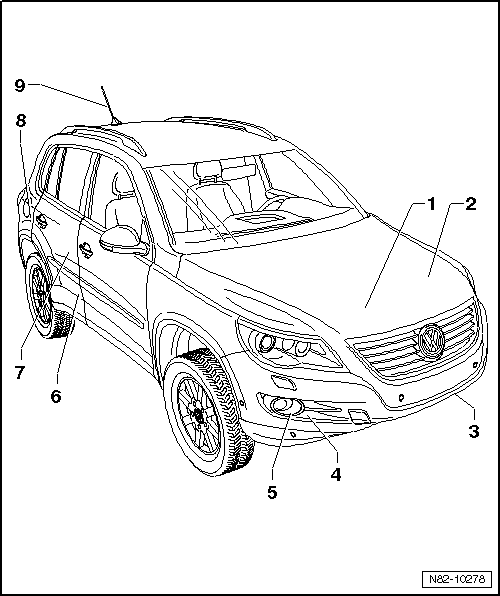

Einbauorteübersicht - Bauteile der Stand-/Zusatzheizung

  1. Kühlmitteltemperaturgeber -G62-
    • Einbauort: am Anschlussstutzen Zylinderkopf
  2. Batterie -A-
    • Einbauort: im Motorraum links
  3. Temperaturfühler für Außentemperatur -G17-
    • prüfen: → Fahrzeugdiagnosetester
    • aus- und einbauen
  4. Umwälzpumpe -V55-
    • Einbauort an der Zusatzheizung
    • aus- und einbauen
  5. Stand-/Zusatzheizung
    • mit Steuergerät für Zusatzheizung -J364-
    • Einbauort: unter dem Stoßfänger vorn rechts
    • aus- und einbauen
  6. Dosierpumpe -V54-
    • Einbauort: rechte Seite am Kraftstoffbehälter.
    • Kraftstoffversorgung der Zusatzheizung.
    • Es kann durchaus sein, dass die Dosierpumpe hörbar tickt und doch nicht fördert, weil Luft im Ansaugstutzen ist. Das Steuergerät schaltet dann dauerhaft ab. Ereignisspeicher mit dem → Fahrzeugdiagnosetester abfragen, Eigendiagnose der Stand-/Zusatzheizung. Ereignisspeicher löschen und Stellglieddiagnose an der Stand-/Zusatzheizung durchführen.
    • aus- und einbauen
    • Kraftstofffördermenge prüfen
  7. Kraftstofffördereinheit
    • mit Geber für Kraftstoffvorratsanzeige -G-
    • aus- und einbauen
  8. Funkempfänger für Zusatzwasserheizung -R149-
    • aus- und einbauen
  9. Antenne für Telefon, Navigationssystem, Standheizung -R66-
    • Für Fahrzeuge mit Zusatzheizung und Funkfernbedienung

Hinweis

Ist bei einem Fahrzeug ab KW 22/2011 keine Dachantenne verbaut, befindet sich die Antenne für Telefon, Navigationssystem, Standheizung -R66- in der Heckscheibe.
