Volkswagen Tiguan Betriebsanleitung: Heckansicht

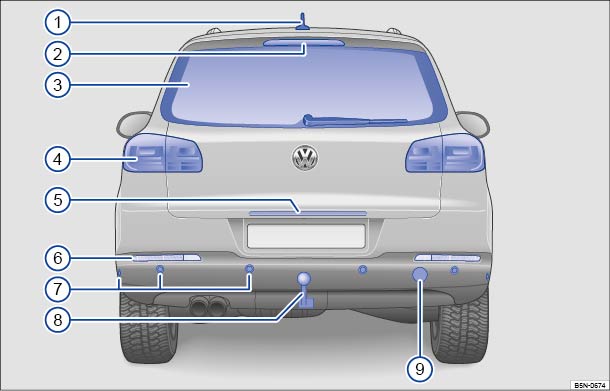

Abb. 3 Heckansicht des Fahrzeugs.

Legende für ⇒ Abb. 3 :

  1. Dachantenne ⇒ Verbraucherinformationen 
  2. Hochgesetzte Bremsleuchte
  3. Heckscheibe:

    • Heckscheibenbeheizung ⇒ Heizen, Lüften, Kühlen 
    • Heckscheibenwischer ⇒ Scheibenwischer und -wascher 
    • Scheibenantenne ⇒ Verbraucherinformationen 
  4. Rückleuchten ⇒ Licht ⇒ Glühlampenwechsel 
  5. Bereich der:

    • Taste zum Öffnen der Gepäckraumklappe ⇒ Gepäckraumklappe 
    • Rückfahrkamera (Rear View) ⇒ Rückfahrkamera (Rear View) 
    • Kennzeichenbeleuchtung ⇒ Glühlampenwechsel 
  6. Rückfahrscheinwerfer und Rückstrahler
  7. Ultraschallsensoren des:

    • ParkPiloten ⇒ ParkPilot 
    • Parklenkassistenten ⇒ Parklenkassistent (Park Assist) 
  8. Anhängevorrichtung ⇒ Anhängerbetrieb 
  9. Aufnahme der hinteren Abschleppöse hinter einer Abdeckung ⇒ An- und Abschleppen 

Die Positionen ④, ⑥ und ⑦ sind an der gleichen Stelle links und rechts vorhanden.
