Volkswagen Tiguan Reparaturanleitung: Aufbau des Kältemittelkreislaufes

Kältemittelkreislauf mit Expansionsventil und einem Verdampfer

  1. Verdampfer
  2. Expansionsventil
  3. Ventil zum Absaugen, füllen und messen
  4. Flüssigkeitsbehälter mit Trocknerbeutel / Trocknerpatrone
  5. Kondensator
  6. Klimakompressor

Volkswagen Tiguan. N00-10140

Hinweis

Pfeile zeigen Fließrichtung des Kältemittels.

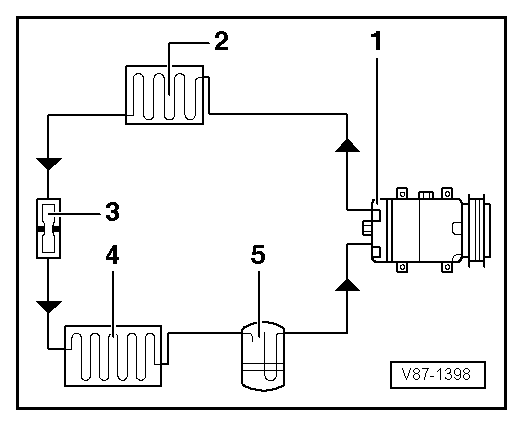

Kältemittelkreislauf mit Drossel und Auffangbehälter

  1. Klimakompressor
  2. Kondensator
  3. Drossel
  4. Verdampfer
  5. Auffangbehälter mit Trocknerbeutel

Volkswagen Tiguan. V87-1398

Hinweis

Pfeile zeigen Fließrichtung des Kältemittels.

    Bauteile des Kältemittelkreislaufes
    Vorsicht!Nicht frei gegebene Werkzeuge oder Materialien (z. B. Leckstoppadditive) können Beschädigungen/Beeinträchtigungen an dem System verursachen.Es dürfen nur vom Hersteller frei ...

    Absaug- und Füllventile für Schnellkupplungen der Klima-Service-Station am Kältemittelkreislauf
    Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel Drehmomentschlüssel -V.A.G 1783- (2... 10 Nm) mit "Einsteckknarre 1/4" -VAS 6234- ACHTUNG! Es besteht Gefahr durc ...
