Volkswagen Tiguan Reparaturanleitung: Nebelscheinwerfer

Allgemeine Beschreibung

Hinweis

Die vordere Stoßfängerabdeckung am Tiguan wird ausstattungsabhängig in 2 Versionen mit unterschiedlichen Böschungswinkeln (18º und 28º) verbaut. Der Aus- und Einbau der Lampe für Nebelscheinwerfer bzw. des Nebelscheinwerfers erfolgt bei beiden Versionen in gleicher Weise.

Fehlererkennung und Fehleranzeige:

Die Bordnetzsteuerung ist mit einer Eigendiagnose ausgestattet, die die Fehlersuche an den Nebelscheinwerfern erleichtert.

Zur Fehlersuche ist der → Fahrzeugdiagnosetester zu verwenden.

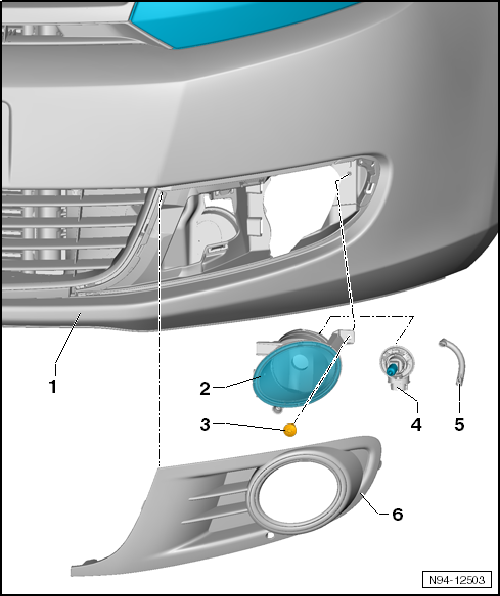

Montageübersicht Nebelscheinwerfer

  1. Stoßfängerabdeckung vorn
  2. Nebelscheinwerfergehäuse
    • aus- und einbauen
  3. Befestigungsschraube
    • 1,5 Nm
  4. Lampe für Nebelscheinwerfer links -L22- bzw. Lampe für Nebelscheinwerfer rechts -L23- und Lampe für Kurvenlicht links -L148- bzw. Lampe für Kurvenlicht rechts -L149-
    • Lampe HB4 12V, 51W
    • aus- und einbauen
  5. Entlüfterschlauch
  6. Blende

Nebelscheinwerfer aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

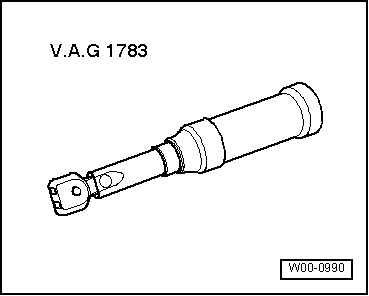

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Tiguan. W00-0990

Hinweis

Die Abbildungen zeigen den Aus- und Einbau des linken Nebelscheinwerfers. Der Aus- und Einbau des rechten Nebelscheinwerfers erfolgt sinngemäß.

Ausbauen:

  • Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.
  • Stoßfängerabdeckung vorn ausbauen → Karosserie-Montagearbeiten Außen;

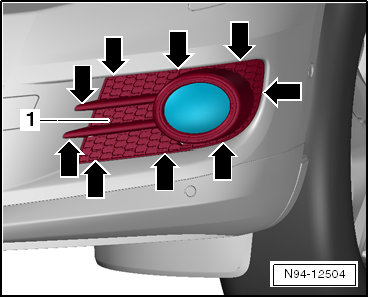

  • Blende -1- aus den Verrastungen -Pfeile- in der Stoßfängerabdeckung clipsen und abnehmen.

Volkswagen Tiguan. N94-12504

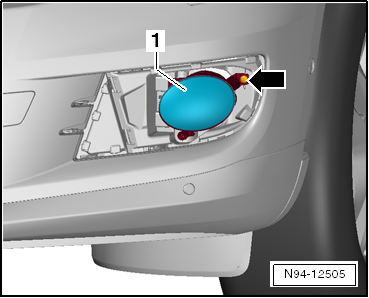

  • Befestigungsschraube -Pfeil- herausschrauben.
  • Nebelscheinwerfergehäuse -1-, unter Berücksichtigung der angeschlossenen Leitungslängen, aus der Stoßfängerabdeckung herausschwenken.

Volkswagen Tiguan. N94-12505

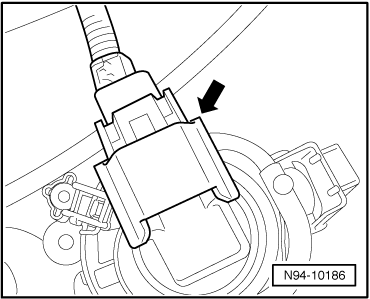

  • Stecker -Pfeil- entriegeln und abziehen.
  • Nebelscheinwerfergehäuse abnehmen.

Volkswagen Tiguan. N94-10186

Einbauen:

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

  • Schraubverbindung mit dem in der Montageübersicht angegebenen Anzugsdrehmoment festziehen.
  • Funktion des Scheinwerfers prüfen.
  • Nebelscheinwerfereinstellung prüfen und ggf. einstellen.

Lampe für Nebelscheinwerfer / statisches Kurvenlicht aus- und einbauen

Hinweis

  • Die Glühlampe im Nebelscheinwerfergehäuse übernimmt die Funktion des Nebelscheinwerfers und ausstattungsabhängig zusätzlich die Funktion des statischen Kurvenlichts.
  • Die Abbildungen zeigen den Aus- und Einbau am linken Nebelscheinwerfer. Der Aus- und Einbau am rechten Nebelscheinwerfer erfolgt sinngemäß.

Ausbauen:

  • Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.
  • Nebelscheinwerfer ausbauen.

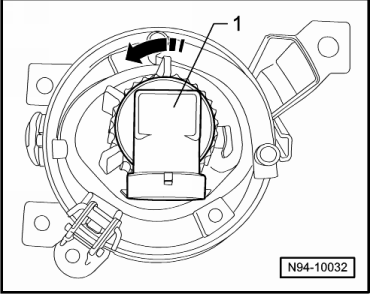

  • Die Lampenfassung mit der Lampe für Nebelscheinwerfer / statisches Kurvenlicht -1- in -Pfeilrichtung- drehen und aus dem Nebelscheinwerfer herausnehmen.

Volkswagen Tiguan. N94-10032

Die Lampe für den Nebelscheinwerfer / statisches Kurvenlicht ist mit der Lampenfassung fest verbunden und nicht einzeln zu ersetzen.

Lampe für Nebelscheinwerfer: HB4 12V, 51W

Einbauen:

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

  • Funktionen des Scheinwerfers prüfen.
  • Nebelscheinwerfereinstellung prüfen und ggf. einstellen.
