Volkswagen Tiguan Reparaturanleitung: Heckscheibenwaschanlage

Allgemeine Beschreibung

Hinweis

Zusätzliche Informationen:

  • → Bedienungsanleitungen
  • → Nr.404
  • → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte

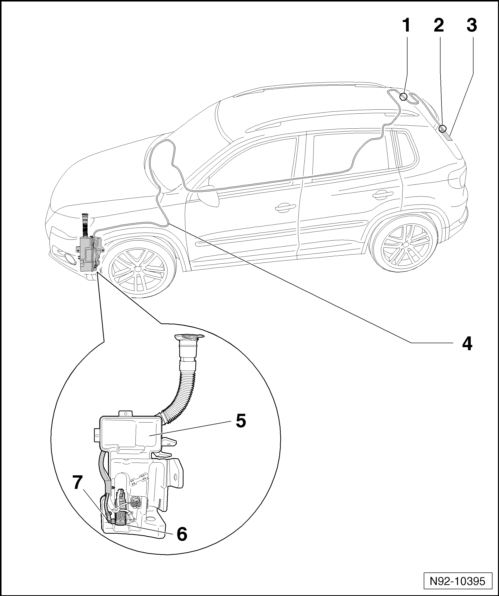

Montageübersicht der Heckscheibenwaschanlage

  1. Anschlussstück
    • Trennstelle Leitungsstrang Innenraum an Leitungsstrang Heckklappe
    • Übersicht Schlauchkupplungen der Waschwasserleitungen
  2. Winkelanschlussstück
    • Anschluss an Spritzdüse für Heckscheibenwaschanlage
    • Übersicht Schlauchkupplungen der Waschwasserleitungen
  3. Spritzdüse für Heckscheibenwaschanlage
    • Spritzdüse ersetzen
    • Spritzdüse einstellen
  4. Schlauch
    • Schlauchreparatur
  5. Behälter für Scheibenwaschanlage
    • aus- und einbauen
  6. Front- und Heckscheibenwaschpumpe -V59-
    • aus- und einbauen
  7. Winkelanschlussstück
    • Anschluss an Front- und Heckscheibenwaschpumpe -V59-
    • Übersicht Schlauchkupplungen der Waschwasserleitungen

Spritzdüse ersetzen

Ausbauen:

  • Wischerarm in die Endablage laufen lassen.
  • Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.
  • Die Abdeckkappe des Heckscheibenwischerarms hochklappen.

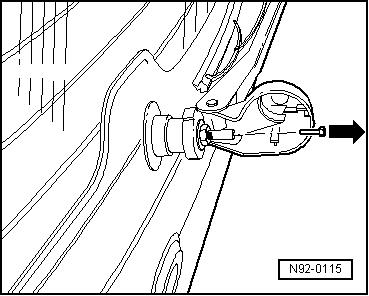

  • Die Spritzdüse mit einer geeigneten Zange aus der Wischerarmwelle herausziehen -Pfeil-.

Volkswagen Tiguan. N92-0115

Einbauen:

  • Die Spritzdüse, mit nach oben weisender Spritzöffnung, bis zum Anschlag in die Wischerarmwelle hineinschieben.
  • Spritzdüse für Heckscheibenwaschanlage einstellen.

Spritzdüse für Heckscheibenwaschanlage einstellen

  • Spritzdüsen für Heckscheibenwaschanlage einstellen
