Volkswagen Tiguan Reparaturanleitung: Verstärker für das Soundsystem

Volkswagen Tiguan Reparaturanleitung / Kommunikation / Verstärker für das Soundsystem

Hinweis

  • Bei Beanstandungen ist es unbedingt erforderlich, die Funktion und die Bedienung des Radios bzw. des Radio-Navigationssystems zu kennen.
  • Zusätzliche Informationen → Bedienungsanleitungen.
  • Bei Instandsetzungsarbeiten oder Fehlersuche, →  Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" verwenden → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
  • Wird die Batterie wieder angeklemmt, denken Sie bitte daran die Fahrzeugausstattungen (Radio, Uhr, Komfortelektrik usw.) entsprechend des Reparaturleitfadens und/oder der Bedienungsanleitung zu prüfen.

Allgemeine Beschreibung

Der Verstärker für das Soundsystem dient der Klangerweiterung des Radios bzw. des Radio-Navigationssystems.

Er ist für die entsprechend geeigneten Radios und Radio-Navigationssysteme als Sonderausstattung erhältlich.

Der Verstärker ist in 8-Kanal-Technik ausgeführt.

Die Ansteuerung der Signaleingänge am Verstärker erfolgt über die Lautsprecherausgänge des Radios bzw. Radio-Navigationssystems.

Der Verstärker ist unter dem linken Vordersitz eingebaut.

Verstärker aus- und einbauen.

Volkswagen Tiguan. N91-0338

Fehlersuche

Der Verstärker ist mit Eigendiagnose ausgestattet.

Zur Fehlersuche ist der Fahrzeugdiagnosetester oder Nachfolgegeräte in der Funktion "Geführte Fehlersuche" zu verwenden.

Verstärker aus- und einbauen

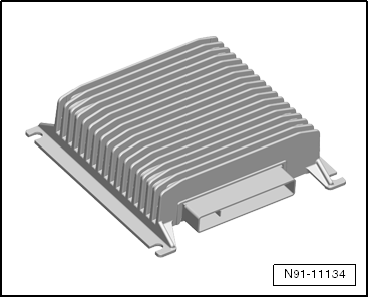

Ansicht vom 8-Kanal-Verstärker:

Volkswagen Tiguan. N91-11134

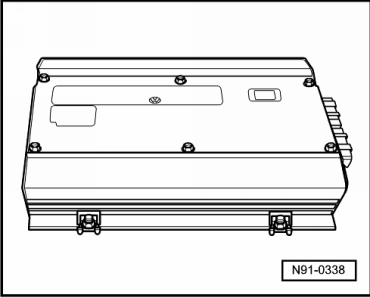

Ansicht vom 10-Kanal-Verstärker:

Volkswagen Tiguan. N91-0338

Ausbauen:

Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:

  • Schalten Sie die Zündung und alle elektrischen Verbraucher aus und ziehen Sie den Zündschlüssel ab.

Der Verstärker ist unter dem linken Vordersitz eingebaut.

  • Bewegen Sie den Sitz in seine oberste und hinterste Stellung.

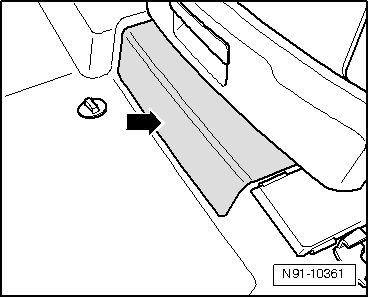

  • Clipsen Sie die Abdeckung -Pfeil- unten am Sitz aus.

Volkswagen Tiguan. N91-10361

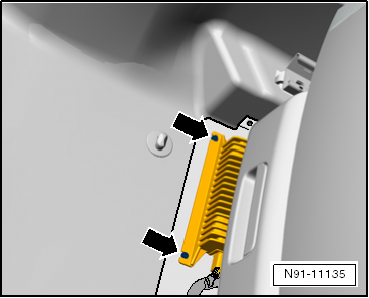

  • Drehen Sie die Schrauben -Pfeile - am Verstärker heraus.
  • Nehmen Sie den Verstärker so weit heraus, bis Sie an die Steckverbindungen des Verstärkers herankommen.

Volkswagen Tiguan. N91-11135

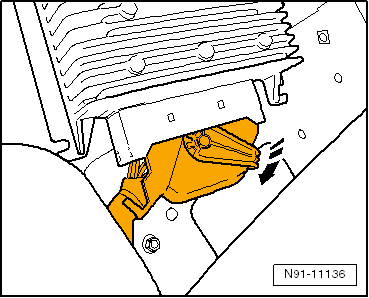

  • Die Steckverbindung am Verstärker in -Pfeilrichtung- entriegeln und herausziehen.

Volkswagen Tiguan. N91-11136

Hinweis

Die Steckverbindungen können in der Anzahl und der Art und Weise der Demontage bei den verschiedenen Verstärkerausführungen variieren.

  • Nehmen Sie den Verstärker heraus.

Volkswagen Tiguan. N91-11136

Einbauen:

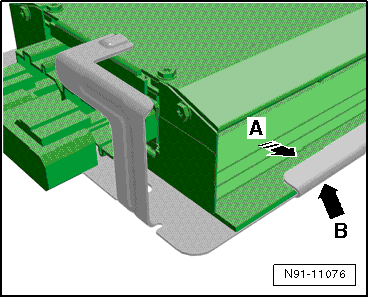

  • Verstärker in Pfeilrichtung -A- in den Falz -B- der Halterung schieben.

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge!

Volkswagen Tiguan. N91-11076
