Volkswagen Tiguan Reparaturanleitung: Radios und Radio-Navigationssysteme allgemein

Volkswagen Tiguan Reparaturanleitung / Kommunikation / Radios und Radio-Navigationssysteme allgemein

Radios und Radio-Navigationssysteme aus- und einbauen

Hinweis

Beachten Sie bitte beim Ein- und Ausbau die Kapitel für die einzelnen Geräte.

  • Radioanlage "RCD 210"
  • Radioanlage "RCD 300"
  • Radioanlage "RCD 310"
  • Radioanlage "RCD 500"
  • Radioanlage "RCD 510"
  • Radioanlage "Premium 7"
  • Radioanlage "Premium 8"
  • Radio/Navigationssystem "RNS 300"
  • Radio/Navigationssystem "RNS 315"
  • Radio/Navigationssystem "RNS 310"
  • Radio/Navigationssystem "RNS 510"

Ausbauen:

Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:

  • Nehmen Sie im Gerät verbliebene CDs ggf. heraus → Bedienungsanleitung.
  • Schalten Sie die Zündung und alle elektrischen Verbraucher aus und ziehen Sie den Zündschlüssel ab.

Führen Sie nun bitte folgenden Arbeitsablauf durch:

  • Bauen Sie die Blende in der Schalttafelmitte aus, → Karosserie-Montagearbeiten;

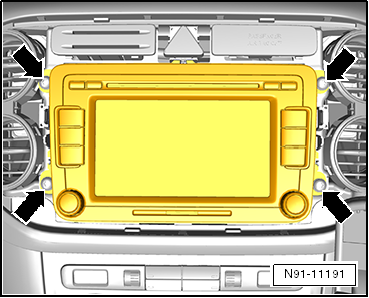

  • Drehen Sie die Schrauben -Pfeile- am Radio heraus.
  • Ziehen Sie das Radio so weit aus dem Einbauschacht heraus, bis Sie an die Steckverbindungen auf der Rückseite des Radios herankommen.

Volkswagen Tiguan. N91-11191

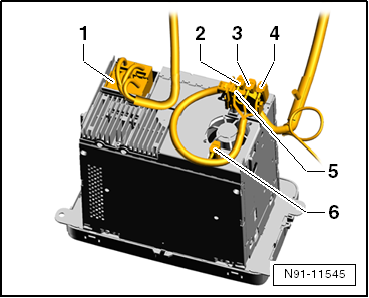

Steckverbindungen -1- bis -6-:

  1. Mehrfachsteckverbindung, Quadblock
  2. Steckverbindung Antenne Navigation
  3. Steckverbindung Antenne Radio
  4. Steckverbindung Antenne Radio
  5. Mehrfachsteckverbindung für Videosignale
  6. Steckverbindung für Videosignal der Rückfahrkamera

Volkswagen Tiguan. N91-11545

Hinweis

Die Anzahl und der Einbauort der Anschlüsse am Gerät variieren zwischen den verschiedenen Radios bzw. Radio-Navigationssystemen.

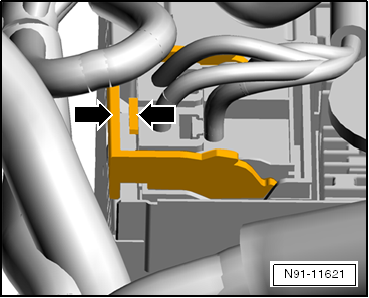

  • Sicherungsmechanik der Mehrfachsteckverbindung in Richtung der -Pfeile- zusammendrücken.

Volkswagen Tiguan. N91-11621

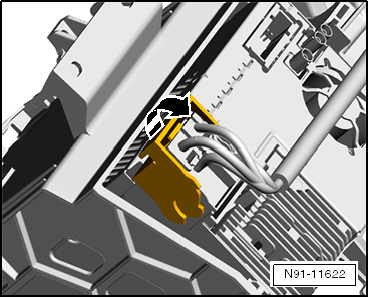

  • Verriegelungsbügel in Richtung des -Pfeils- schwenken. Die Steckverbindung wird dabei herausgedrückt.

Volkswagen Tiguan. N91-11622

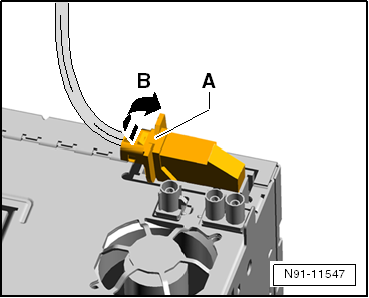

  • An der Steckverbindung für Audio/Video die Sicherung -A- drücken und Bügel in Richtung -B- schwenken. Die Steckverbindung wird dabei herausgedrückt.

Volkswagen Tiguan. N91-11547

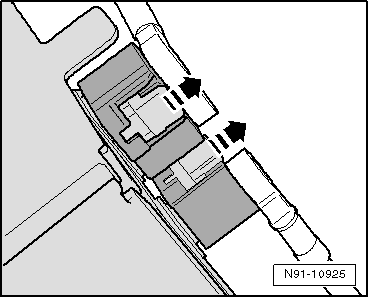

  • An allen Antennenanschlüssen die Sicherungsmechanik entriegeln -Pfeile- und Steckverbindungen herausziehen.

Volkswagen Tiguan. N91-10925

Einbauen:

  • Steckverbindungen am Radio aufstecken und verriegeln.
  • Radio gerade in die Schalttafel einschieben.

Hinweis

Beim Einschieben des Radios keinesfalls auf das Display oder die Bedientasten drücken, da das Radio dabei Schaden nehmen könnte.

  • Befestigen Sie das Radio mit den 4 Schrauben -Pfeile-.
  • Bauen Sie die Blende in der Schalttafelmitte wieder ein.

Der weitere Einbau geschieht sinngemäß in umgekehrter Reihenfolge.

  • Die Anti-Diebstahl-Codierung ggf. deaktivieren:
  • Radioanlage "RCD 210"
  • Radioanlage "RCD 300"
  • Radioanlage "RCD 310"
  • Radioanlage "RCD 500"
  • Radioanlage "RCD 510"
  • Radio-Navigationssystem "RNS 310"
  • Radio-Navigationssystem "RNS 315"
  • Radio-Navigationssystem "RNS 510"
  • Die Codierung des Radio/Radio-Navigationssystems prüfen und Radio/Radio-Navigationssystem ggf. neu codieren.

Volkswagen Tiguan. N91-11191

Codierung des Radios, Bauteile anpassen Radio.

Codierung des Radio-Navigationssystems, Bauteile anpassen Radio-Navigationssystem.

Bauteile anpassen Radio

Benötigte Spezialwerkzeuge, Betriebseinrichtungen, Prüf- und Messgeräte sowie Hilfsmittel

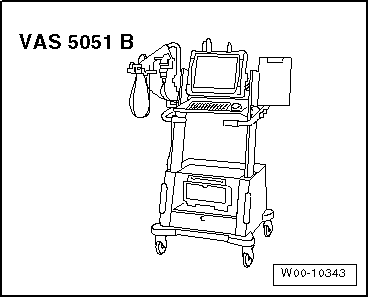

  • Fahrzeugdiagnosetester
  • Diagnoseleitung -VAS 5051/5a- oder -VAS 5051/6a- oder -VAS 5052/3-

Volkswagen Tiguan. W00-10343

Bauteile anpassen Radio:

Wählen Sie im Fahrzeugdiagnosetester die "Geführten Funktionen" oder "Geführte Fehlersuche" aus.

Nachdem alle Steuergeräte abgefragt wurden:

  • Taste "Sprung" drücken.
  • "Funktions-/Bauteilauswahl" auswählen.
  • "Karosserie" auswählen.
  • "Elektrische Anlage" auswählen.
  • "01-eigendiagnosefähige Systeme" auswählen.
  • "Radioanlage" auswählen.
  • "Funktionen Radio" auswählen.

Bauteile anpassen Navigationssystem

Benötigte Spezialwerkzeuge, Betriebseinrichtungen, Prüf- und Messgeräte sowie Hilfsmittel

  • Fahrzeugdiagnosetester
  • Diagnoseleitung -VAS 5051/5a- oder -VAS 5051/6a- oder -VAS 5052/3-

Volkswagen Tiguan. W00-10343

Bauteile anpassen Navigationssystem:

Wählen Sie im Fahrzeugdiagnosetester die "Geführten Funktionen" oder "Geführte Fehlersuche" aus.

Nachdem alle Steuergeräte abgefragt wurden:

  • Taste "Sprung" drücken.
  • "Funktions-/Bauteilauswahl" auswählen.
  • "Karosserie" auswählen.
  • "Elektrische Anlage" auswählen.
  • "01-eigendiagnosefähige Systeme" auswählen.
  • "Radio-Navigationssystem" auswählen.
  • "Funktionen " auswählen.
  • "Navigationssystem codieren" auswählen.

Fehlersuche

Die Radioanlage ist mit Eigendiagnose ausgestattet.

Zur Fehlersuche ist der Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" zu verwenden.
