Volkswagen Tiguan Reparaturanleitung: Abgasrohre/Schalldämpfer

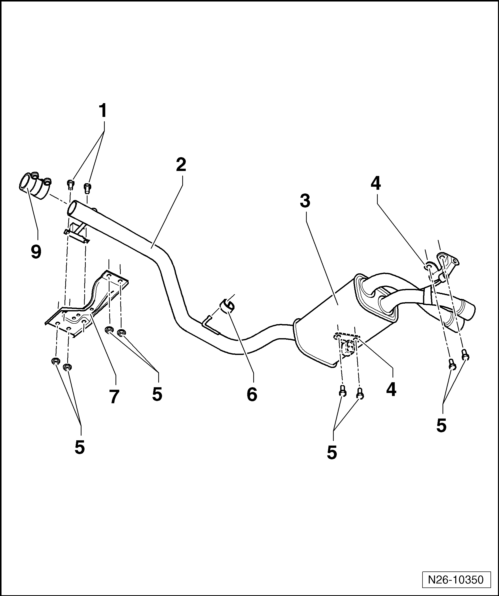

Montageübersicht - Schalldämpfer

Montageübersicht - Schalldämpfer, Tiguan

Hinweis

  • Abgaskrümmer aus- und einbauen.
  • Nach Montagearbeiten an der Abgasanlage darauf achten, dass die Abgasanlage nicht verspannt wird und ausreichend Abstand zum Aufbau hat. Gegebenenfalls Klemmhülse lösen und Schalldämpfer und Abgasrohr so ausrichten, dass überall ausreichend Abstand zum Aufbau vorhanden ist und die Aufhängungen gleichmäßig belastet werden.
  • Selbstsichernde Muttern sind zu ersetzen.

  1. 25 Nm
  2. Abgasrohr
  3. Nachschalldämpfer
    • Abgasanlage spannungsfrei einrichten
  4. Aufhängung
    • mit Haltering
    • bei Beschädigung ersetzen
  5. 25 Nm
  6. Aufhängung
    • bei Beschädigung ersetzen
  7. Tunnelbrücke
  8. im Bild nicht vergeben
  9. Klemmhülse
    • Einbaulage und Anzugsdrehmoment

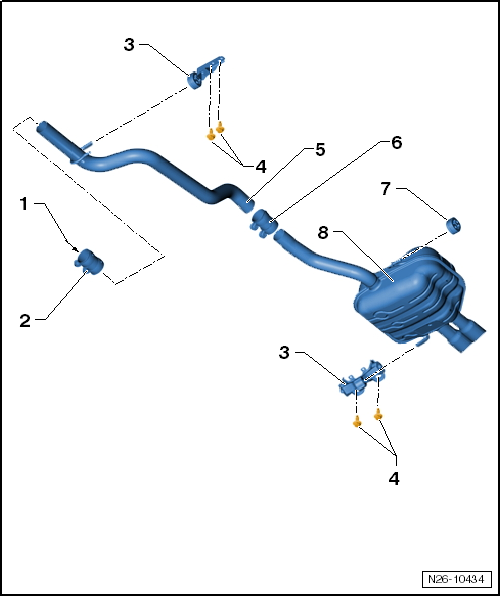

Montageübersicht - Schalldämpfer; Fahrzeuge mit SCR-System

  1. Vom Reduktionsmittelkatalysator
  2. Klemmhülse
    • vor dem Anziehen Abgasanlage in kaltem Zustand spannungsfrei einrichten
    • Verschraubungen gleichmäßig anziehen
    • Anzugsdrehmoment
  3. Aufhängung
    • bei Beschädigung ersetzen
  4. 25 Nm
    • ersetzen
  5. Abgasrohr
  6. Klemmhülse
    • vor dem Anziehen Abgasanlage in kaltem Zustand spannungsfrei einrichten
    • Verschraubungen gleichmäßig anziehen
    • Anzugsdrehmoment
  7. Haltering
    • bei Beschädigung ersetzen
  8. Nachschalldämpfer

Abgasanlage spannungsfrei einrichten

  • Der Motor muss kalt sein

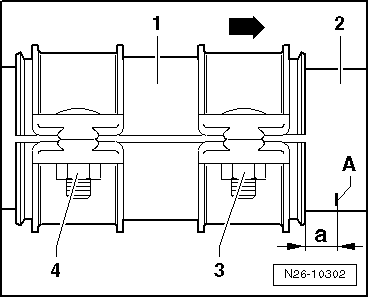

  • Verschraubungen -3 und 4- der Klemmhülse vorn -1- lösen.
  • Klemmhülse vorn -1- zur Markierung -A- auf dem Abgasvorrohr -2- ausrichten (-Pfeil- zeigt in Fahrtrichtung).
  • Maß -a-
  • Die Verschraubungen müssen rechts sein und dürfen nicht über die Unterkante der Klemmhülse hinausragen.

Volkswagen Tiguan. N26-10302

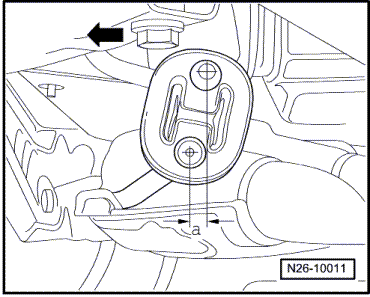

  • Nachschalldämpfer so weit nach vorn in die Klemmhülse schieben, bis das Maß -a- zwischen Aufhängung/Karosserie und Aufhängung/Nachschalldämpfer von 15 ... 17 mm erreicht ist. -Pfeil- zeigt in Fahrtrichtung.
  • Nachschalldämpfer waagerecht ausrichten.
  • In diesem Zustand Verschraubungen der Klemmhülse festziehen. Einbaulage und Anzugsdrehmoment.

Volkswagen Tiguan. N26-10011

Einbaulage Klemmhülse

Hinweis

Gleitender Einsatz von Klemmhülsen mit durchgehender Schelle.

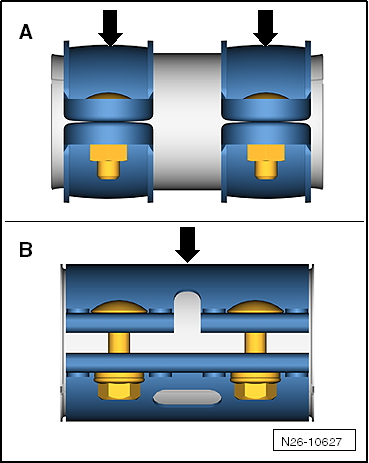

Anzugsdrehmoment und Einbaumaß der Klemmhülse

Klemmhülse -A- mit 2 einzelnen Schellen.

Anzugsdrehmoment 25 Nm

Einbaumaß -a- 5 mm (nur für Klemmhülse vorn)

Klemmhülse -B- mit durchgehender Schelle.

Anzugsdrehmoment 35 Nm

Einbaumaß -a- 8,5 mm (nur für Klemmhülse vorn)

Volkswagen Tiguan. N26-10627

Einbaumaß -a- für Fahrzeuge mit Markierung auf dem Abgasvorrohr

  1. Klemmhülse
  2. Abgasvorrohr
  1. Einbaumaß
  1. Markierung

Volkswagen Tiguan. N26-10302

Einbaulage der Klemmhülse vorn

  • Klemmhülse so einbauen, dass das Schraubenende -Pfeil- nicht über die Unterkante der Klemmhülse hinausragt.
  • Verschraubung zeigt nach rechts

Volkswagen Tiguan. N26-0468

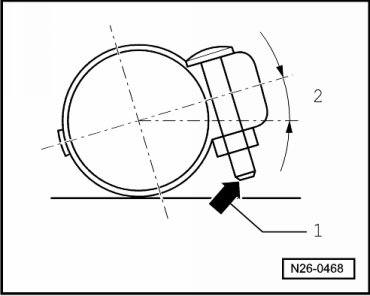

Einbaulage der Klemmhülse hinten

  • Klemmhülse so einbauen, dass das Schraubenende -Pfeil- nicht über die Unterkante der Klemmhülse hinausragt.
  • Verschraubung zeigt nach hinten
