Volkswagen Tiguan Reparaturanleitung: Elektrische Bauteile
Einbauorteübersicht - elektrische Bauteile
Einbauorteübersicht - elektrische Bauteile, Schaltgetriebe
Geber für Getriebe-Neutralstellung -G701--Pfeil -
Einbauort: im Bereich der Schalteinheit unterhalb des Schalter für Rückfahrleuchten -F4- neben dem Anlasser.
Geber für Getriebe-Neutralstellung -G701- aus- und einbauen.
Schalter für Rückfahrleuchten -F4--2 -
Einbauort: im Bereich der Schalteinheit neben dem Masseband -1- und dem Anlasser -3-.
Schalter für Rückfahrleuchten -F4- aus- und einbauen.
Einbauorteübersicht - elektrische Bauteile, Kupplungsbetätigung

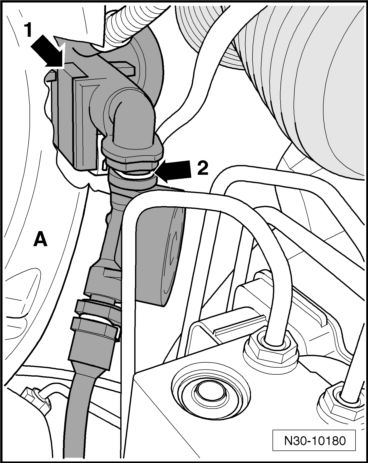

Kupplungspositionsgeber -G476--Pfeil 1-
Einbauort:
Im Motorraum unterhalb des Nachlaufschlauchs am Kupplungsgeberzylinder -Pfeil 2-, in der Nähe des Bremskraftverstärkers -A-.
Der Kupplungspositionsgeber -G476- wird durch diesen teilweise den Bremskraftverstärker -A- abgedeckt..
Kupplungspositionsgeber -G476- aus- und einbauen.
Übersicht Kraftübertragung
Übersicht Kraftübertragung Frontantrieb
Benennung
Pfeile in Fahrtrichtung
Motor
Kupplung
Schaltgetriebe
Antriebswelle
Abtriebswelle 1. und 2. Gang
Abtriebswelle Rückwär ...
