Volkswagen Tiguan Reparaturanleitung: Kennzeichnung
Kennzeichnung Schaltgetriebe
Es gibt eine Getriebevariante für Frontantrieb und eine Getriebevariante für Allradantrieb.
Beide Getriebevarianten sind in diesem Reparaturleitfaden beschrieben.

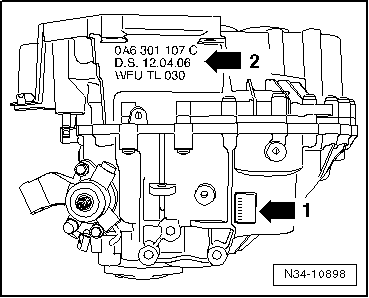

Anordnung am Schaltgetriebe -Pfeil 1- und -Pfeil 2-

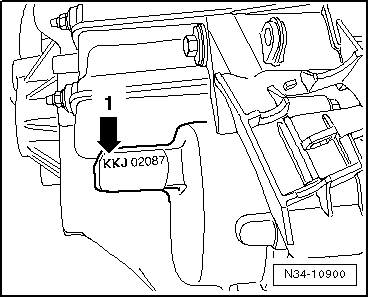

Kennbuchstaben und Baudaten des Schaltgetriebes -Pfeil 1-.

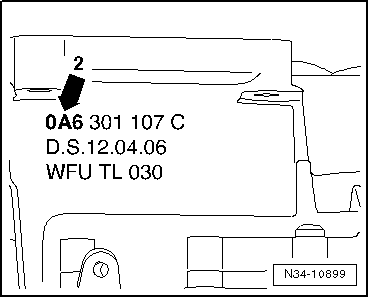

Schaltgetriebe 0A6 -Pfeil 2-
| Beispiel: | KKJ | 02 | 08 | 7 |
| I | I | I | I | |
| I | I | I | I | |
| Kennbuchstaben | Tag | Monat | Jahr 2007 der Fertigung |
Zusätzliche Daten sind fertigungsbedingt.
Hinweis
Die Kennbuchstaben des Getriebes sind auch in den Fahrzeugdatenträgern des Fahrzeuges aufgeführt.
Kennzeichnung Winkelgetriebe
Das Winkelgetriebe 0AU ist dem 6-Gang-Schaltgetriebe 0A6 Allradantrieb zugeordnet.

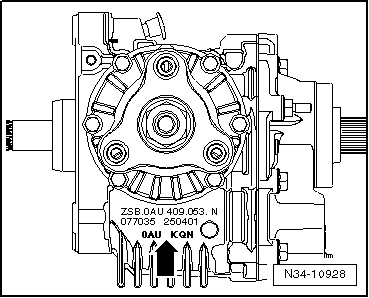

Kennbuchstaben und Teilenummer des Winkelgetriebes -Pfeil-

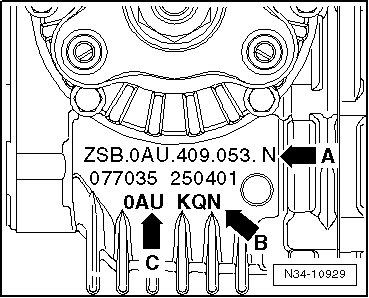

-Pfeil A- Teilenummer des Winkelgetriebes
-Pfeil B- Kennbuchstaben des Winkelgetriebes
-Pfeil C- Winkelgetriebe 0AU
- Wenn die Kennbuchstaben nicht vorhanden sind, kann eine Zuordnung über die Teilenummer erfolgen → Elektronischen Ersatzteilkatalog "ETKA".
Zusätzliche Daten sind fertigungsbedingt.
Technische Daten
...
Kennbuchstaben, Aggregatezuordnung, Übersetzungen, Füllmengen
Das 6-Gang-Schaltgetriebe 0A6 wird in folgende Fahrzeuge eingebaut.
Schaltgetriebe, Tiguan Frontantrieb
Schaltgetriebe
6 Gang 0A6 Frontantrieb
Kennbuchstaben
K ...
