Volkswagen Tiguan Reparaturanleitung: Steuergerät für Allradantrieb -J492- - Montageübersicht, Tiguan, Passat CC, CC 2010 ►, Sharan 2011 ► und Golf 2009 ►

Volkswagen Tiguan Reparaturanleitung / Kardanwelle und Achsantrieb hinten / Achsantr., Ausglgetr., Diffsperre. / Steuergerät für Allradantrieb -J492- - Montageübersicht, Tiguan, Passat CC, CC 2010 ►, Sharan 2011 ► und Golf 2009 ►

Die Haldex-Kupplung wurde weiterentwickelt. Mit Einsatz des Tiguan 2008 ► hat eine neue Haldex-Kupplung (Generation "Haldex IV") eingesetzt. Sie wird auch in den Passat CC, CC 2010 ►, Sharan 2011 ► und in den Golf 2009 ► eingebaut.

Informationen finden Sie im:

  • Nr.414

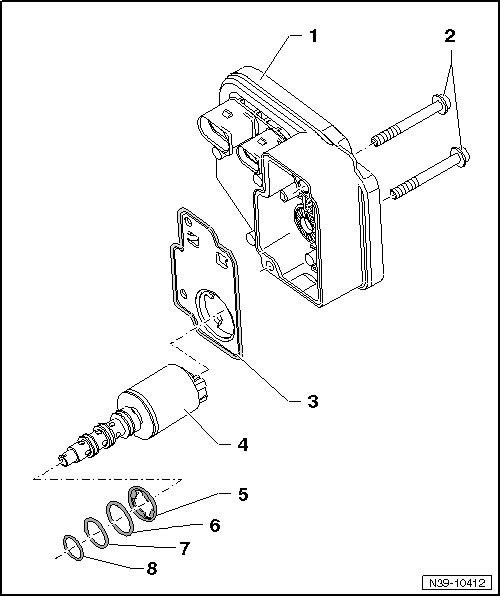

  1. Steuergerät für Allradantrieb -J492-
    • ist mit dem Ventil für Steuerung des Öffnungsgrads der Kupplung -N373- kalibriert
    • immer mit dem Ventil gemeinsam ersetzen
    • aus- und einbauen
  2. Schraube, 6 Nm
  3. Deckel
    • mit aufvulkanisierter Dichtung
    • bleibt beim Ausbauen des Steuergerätes am Steuergerät oder am Gehäuse der Haldex-Kupplung kleben
    • immer ersetzen
  4. Ventil für Steuerung des Öffnungsgrads der Kupplung -N373-
    • ist mit dem Steuergerät für Allradantrieb -J492- kalibriert
    • immer mit dem Steuergerät gemeinsam ersetzen
    • aus- und einbauen
  5. Dichtring
    • auf richtigen Sitz der Zentrierlippen in der Nut achten
    • mit Hochleistungs-Öl für Haldex-Kupplung benetzen und einsetzen
    • immer ersetzen
  6. Dichtring
    • Durchmesser 12 mm
    • mit Hochleistungs-Öl für Haldex-Kupplung benetzen und einsetzen
    • immer ersetzen
  7. Dichtring
    • Durchmesser 11 mm
    • mit Hochleistungs-Öl für Haldex-Kupplung benetzen und einsetzen
    • immer ersetzen
  8. Dichtring
    • Durchmesser 10 mm
    • mit Hochleistungs-Öl für Haldex-Kupplung benetzen und einsetzen
    • immer ersetzen

Steuergerät für Allradantrieb -J492- aus- und einbauen

Steuergerät für Allradantrieb -J492- ausbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Innensechskantschlüssel 4 mm
  • Drehmomentschlüssel 2...10 Nm -V.A.G 1783-

Volkswagen Tiguan. W00-0990

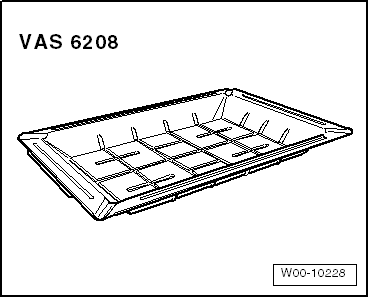

  • Auffangwanne für Werkstattkräne -VAS 6208-
  • Zündung ausschalten.

Volkswagen Tiguan. W00-10228

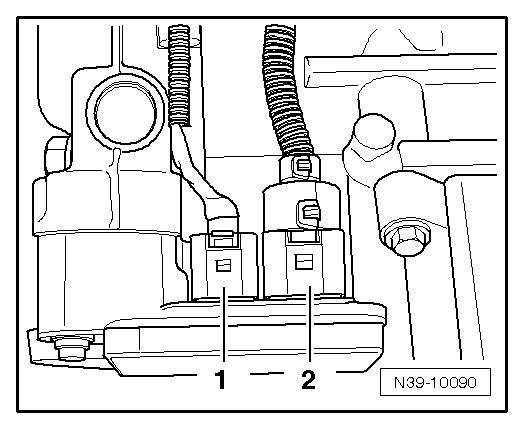

  • Steckverbindungen -1- und -2- am Steuergerät oben trennen.
  • Auffangwanne unter den Achsantrieb stellen.

Volkswagen Tiguan. N39-10090

  • Schrauben -Pfeile- herausdrehen.

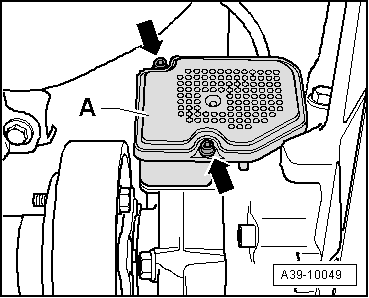

  • Steuergerät -A- vorsichtig abnehmen.

Volkswagen Tiguan. A39-10049

  • Gegebenenfalls den Deckel  vom Gehäuse der Haldex-Kupplung abnehmen, Ventil -Pfeil- weiter festhalten.

Volkswagen Tiguan. N39-10416

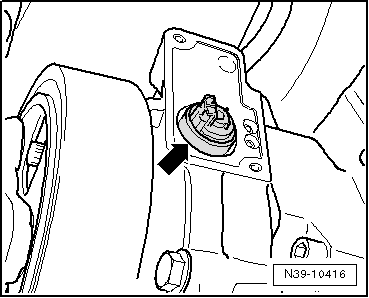

  • Ventil für Steuerung des Öffnungsgrads der Kupplung -N373--Pfeil- mit einem Lappen abdecken, mit einer Zange am Ventilkörper greifen und herausziehen.

Volkswagen Tiguan. N39-10416

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Hinweis

Die Dichtringe für das Ventil haben unterschiedliche Innendurchmesser.

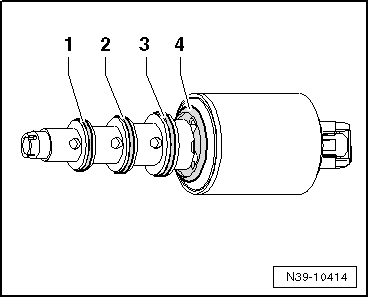

  • -1- Innen - Ø 10 mm
  • -2- Innen - Ø 11 mm
  • -3- Innen - Ø 12 mm
  • -4- Dichtring am Ventilkörper

Volkswagen Tiguan. N39-10414

  • Zuerst Dichtring -1- mit Haldexöl benetzen und auf das Ventil für Steuerung des Öffnungsgrads der Kupplung -N373- aufsetzen.
  • Danach Dichtring -2--3- und -4-.
  • Zentrierlippen (4 Stück) von Dichtring -4- in die Nut drücken.

Volkswagen Tiguan. N39-10414

  • Neuen Deckel -2- auf das Steuergerät -1- aufsetzen.

Hinweis

Der Deckel passt nur in einer Position.

Volkswagen Tiguan. N39-10413

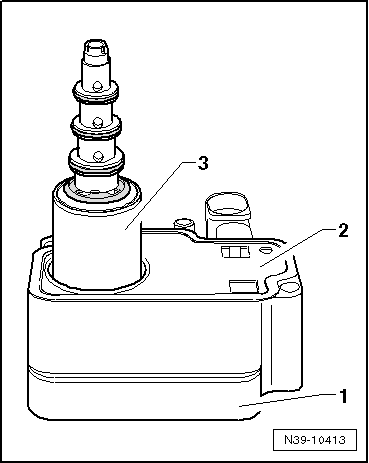

  • Ventil für Steuerung des Öffnungsgrads der Kupplung -N373--3- in das Steuergerät -1- einsetzen.

Hinweis

Das Ventil passt nur in einer Position.

Volkswagen Tiguan. N39-10413

  • Steuergerät -A- vorsichtig aufsetzen und Schrauben -Pfeile- mit Anzugsdrehmoment festziehen.
  • Ölstand in der Haldex-Kupplung prüfen.

Volkswagen Tiguan. A39-10049

Pumpe für Haldex-Kupplung -V181- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel 2...10 Nm -V.A.G 1783-

Volkswagen Tiguan. W00-0990

  • Auffangwanne für Werkstattkräne -VAS 6208-

Volkswagen Tiguan. W00-10228

Ausbauen

  • Zündung ausschalten.
  • Auffangbehälter unterstellen.

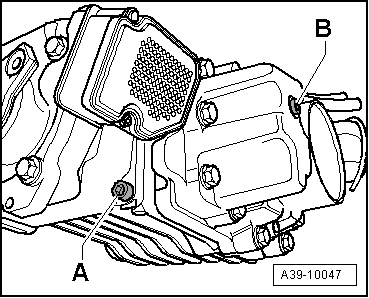

  • Ablassschraube -A- herausschrauben und Hochleistungs-Öl für Haldex-Kupplung vollständig ablassen.
  • Ablassschraube -A- mit neuem Dichtring einschrauben und mit 30 Nm anziehen.

Volkswagen Tiguan. A39-10047

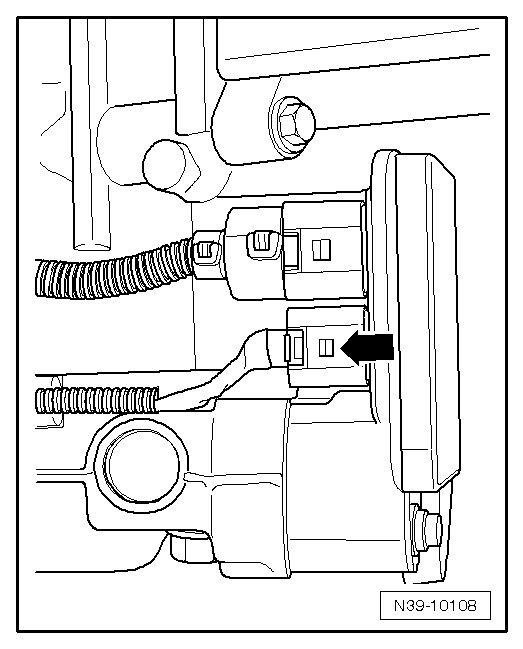

  • Stecker -Pfeil- für die Pumpe vom Steuergerät abziehen.
  • Leitungsstrang vom Gehäuse abziehen.
  • Auffangbehälter unter den Achsantrieb stellen.

Volkswagen Tiguan. N39-10108

  • Befestigungsschrauben -1- der Pumpe herausdrehen.
  • Pumpe -Pfeil- aus dem Gehäuse der Haldex-Kupplung herausziehen.

Volkswagen Tiguan. A39-10050

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

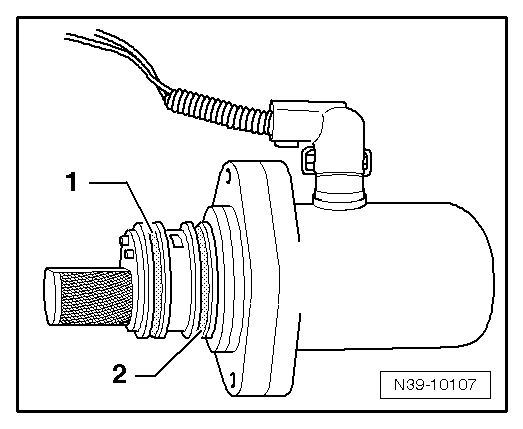

  • O-Ringe -1- und -2- ersetzen.
  • O-Ringe -1- und -2- dünn mit Hochleistungs-Öl für Haldex-Kupplung bestreichen.

Volkswagen Tiguan. N39-10107

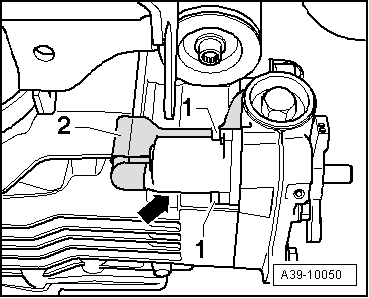

  • Pumpe -Pfeil- bis zum Anschlag in das Gehäuse der Haldex-Kupplung drücken.
  • Schrauben -1- mit Anziehdrehmoment festziehen.

Volkswagen Tiguan. A39-10050

  • Leitungsstrang an der Haldex-Kupplung oben festclipsen und Stecker -Pfeil- am Steuergerät aufstecken.
  • Hochleistungs-Öl für Haldex-Kupplung auffüllen und Ölstand in der Haldex-Kupplung prüfen.

Volkswagen Tiguan. N39-10108

Anzugsdrehmoment

Bauteil   Nm
Pumpe an Haldex-Kupplung 6
    Haldex-Kupplung "Generation Haldex IV" auf Funktion prüfen
    Hinweis Die Prüfung der Haldex-Kupplung wird während einer Probefahrt mit dem Fahrzeugdiagnose-u. Service-Informationssystem -VAS 5052- durchgeführt. Benötigte Spezialwerkzeuge, Prüf- und Mes ...

    Haldex-Kupplung - Montageübersicht
    Die Haldex-Kupplung wird bei eingebautem Achsantrieb aus- und eingebaut. Sechskantschraube, 50 Nm 4 Stück Haldex-Kupplung mit Steuergerät aus- und einbauen Golf 2004 ► und P ...
