Volkswagen Tiguan Reparaturanleitung: Dichtring für Flansch/Kardanwelle am Achsantrieb hinten ersetzen (Achsantrieb eingebaut)

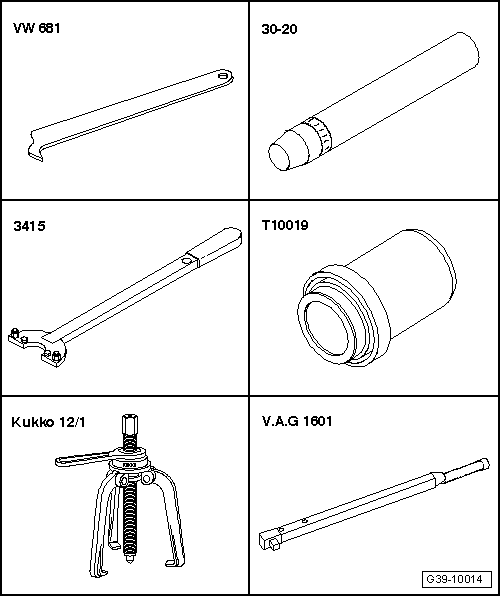

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Ausdrückhebel -VW 681-
• Treibhülse -30-20-
• Gegenhalter -3415-
• Druckstück -T10019-
• Abziehvorrichtung -Kukko 12/1-
• Drehmomentschlüssel -V.A.G 1601-

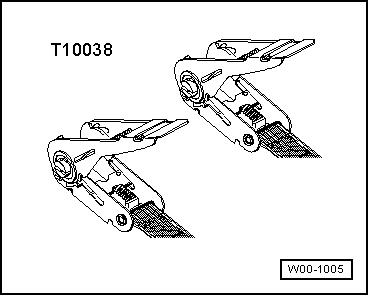

• Spanngurt -T10038-

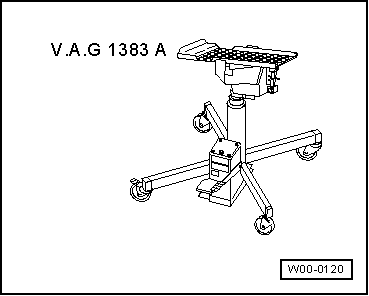

• Motor- und Getriebeheber -V.A.G 1383 A- mit Universalaufnahme -V.A.G 1359/2-
• Sicherungsmittel -D 000 600-
• Schraube M10 x 25
• Innensechskantschraube M8 x 15

Ausbauen

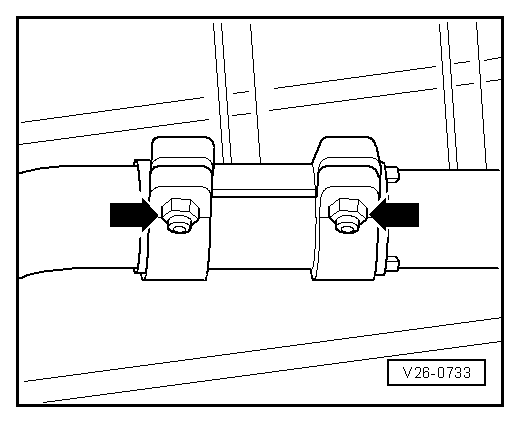

• Trennen Sie die Abgasanlage an der Klemmhülse -Pfeile- und bauen Sie den hinteren Teil der Abgasanlage aus.

Hinweis

Das Abkoppelelement der Abgasanlage darf nicht mehr als 10 º geknickt werden - Beschädigungsgefahr.

• Bauen Sie die Gelenkscheibe hinten aus:
  • Golf
  • Passat

Golf

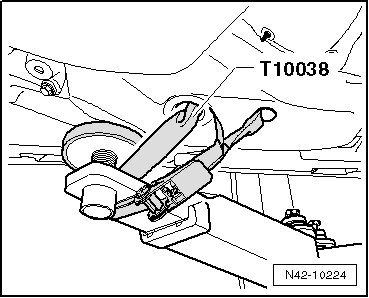

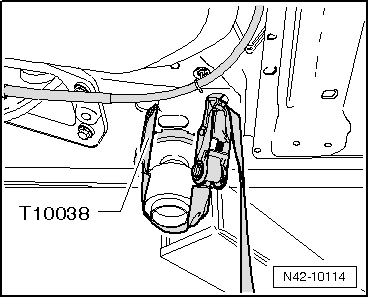

• Verzurren Sie das Fahrzeug mit den Spanngurten -T10038- an der Hebebühne.

Passat

• Verzurren Sie das Fahrzeug mit den Spanngurten -T10038- an der Hebebühne.

Fortsetzung für alle Fahrzeuge

ACHTUNG!

Wird das Fahrzeug nicht verzurrt, besteht die Gefahr das es von der Hebebühne abrutschen kann.

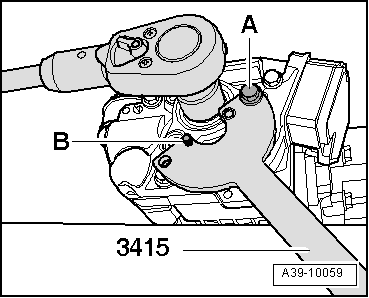

• Sechskantmutter für den Flansch/Kardanwelle abschrauben.

1. Sechskantschrauben M10 x 25
2. Innensechskantschraube M8 x 15 (wird von der Rückseite in den Gegenhalter -3415- eingedreht)

• Ziehen Sie den Flansch/Kardanwelle ab. Bei Schwergängigkeit Abziehvorrichtung -Kukko 12/1- verwenden.

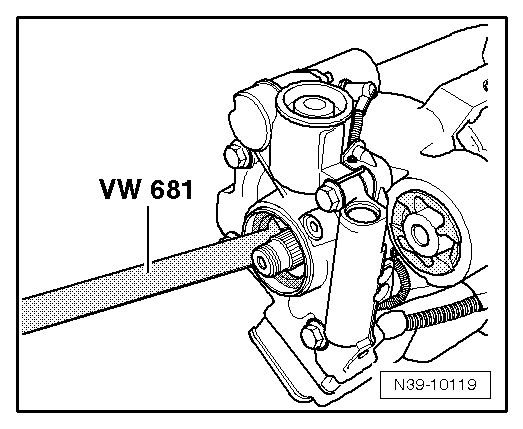

• Dichtring mit dem Ausdrückhebel -VW 681- ausziehen.

Einbauen

• Neuen Dichtring vor dem Einbau am Außendurchmesser und zwischen den Dichtlippen mit Hochleistungs-Öl für Haldex-Kupplung leicht ölen.

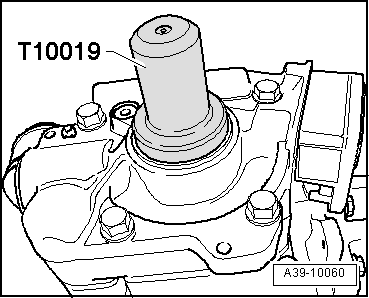

• Neuen Dichtring mit Druckstück -T10019- bis Anschlag eintreiben. Dabei Dichtring nicht verkanten.
• Flansch/Kardanwelle mit Treibhülse -30 - 20- auftreiben.

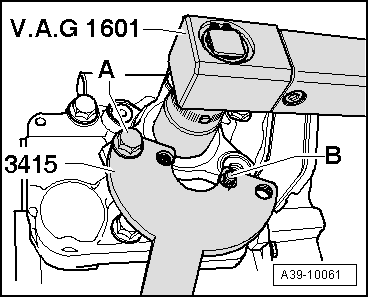

• Neue Sechskantmutter mit Sicherungsmittel -D 000 600- einsetzen und mit Anziehdrehmoment  festziehen.

1. Sechskantschrauben M10 x 20
2. Innensechskantschraube M8 x 15 (wird von der Rückseite in den Gegenhalter -3415- eingedreht)

• Bauen Sie die Gelenkscheibe hinten ein:
  • Golf
  • Passat
• Bauen Sie die Abgasanlage ein und richten Sie anschließend die Abgasanlage spannungsfrei ein
• Ölstand in der Haldex-Kupplung prüfen

Anzugsdrehmoment
