Volkswagen Tiguan Reparaturanleitung: Gummimetalllager am Achsantrieb hinten ersetzen

Gummimetalllager am Achsantrieb hinten ersetzen, Passat mit Achsantrieb 01Z, Tiguan, Passat CC, CC 2010 ► und Sharan 2011 ►

Hinweis

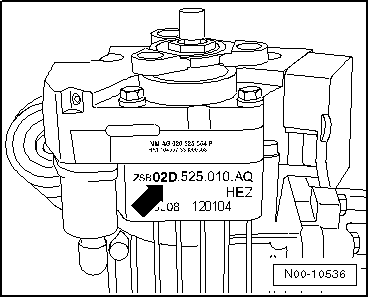

Die Kennzeichnung -Pfeil- auf der "Unterseite" des Achsantriebes gibt Auskunft darüber, welcher Achsantrieb verbaut ist.

Beispiel der Kennzeichnung an einem Achsantrieb "02D"

Volkswagen Tiguan. N00-10536

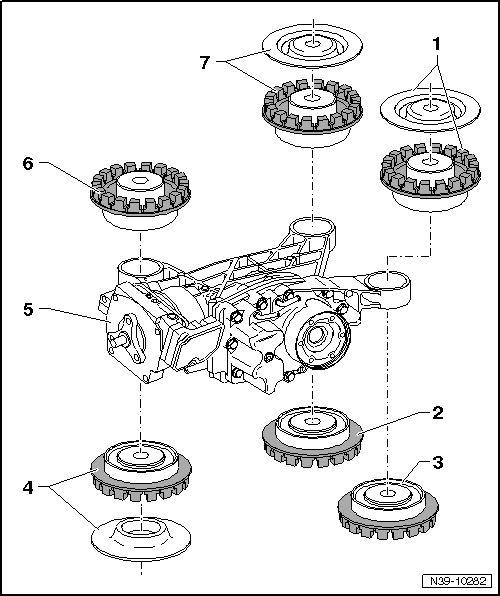

Gummimetalllager - Montageübersicht

Hinweis

Gummimetalllager "Paarweise" (Lager oben und unten) ersetzen.

  1. Gummimetalllager "hinten oben"
    • mit Anschlagscheibe
    • Zuordnung → Elektronischer Teilekatalog "ETKA"
    • zum Aus- und einbauen Anschlagscheibe abnehmen
    • ausbauen
    • einbauen
  2. Gummimetalllager "hinten unten"
    • ohne Anschlagscheibe
    • Zuordnung → Elektronischer Teilekatalog "ETKA"
    • ausbauen
    • einbauen
  3. Gummimetalllager "hinten unten"
    • ohne Anschlagscheibe
    • Zuordnung → Elektronischer Teilekatalog "ETKA"
    • ausbauen
    • einbauen
  4. Gummimetalllager "vorn unten"
    • mit Anschlagscheibe
    • Zuordnung → Elektronischer Teilekatalog "ETKA"
    • zum Aus- und einbauen Anschlagscheibe abnehmen
    • ausbauen
    • einbauen
  5. Achsantrieb hinten
    • zum Ersetzen der Gummimetalllager ausbauen
  6. Gummimetalllager "vorn oben"
    • ohne Anschlagscheibe
    • Zuordnung → Elektronischer Teilekatalog "ETKA"
    • ausbauen
    • einbauen
  7. Gummimetalllager "hinten oben"
    • mit Anschlagscheibe
    • Zuordnung → Elektronischer Teilekatalog "ETKA"
    • zum Aus- und einbauen Anschlagscheibe abnehmen
    • ausbauen
    • einbauen

Gummimetalllager ausbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Druckstück 3291/1 aus Montagevorrichtung -3291-
  • Spindel aus Montagevorrichtung -3292-
  • Druckstück 3348 und 3348/1 aus Montagevorrichtung -3348-
  • Innenauszieher -Kukko 21/7--1-
  • Gegenstütze -Kukko 22/2--4-

Lager "oben" ausziehen

ACHTUNG!

Schutzhandschuhe tragen.

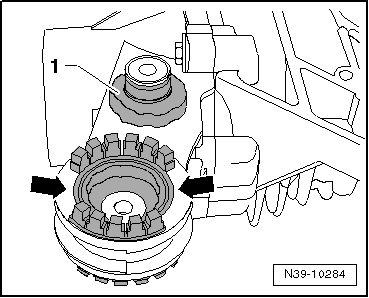

Damit die Gegenstütze aufgesetzt werden kann:

  • Zwei Stücke -Pfeile- aus dem Kragen des Lagers herausbrechen.

Volkswagen Tiguan. N39-10284

  • Metallkern -1- heraustrennen.

Volkswagen Tiguan. N39-10284

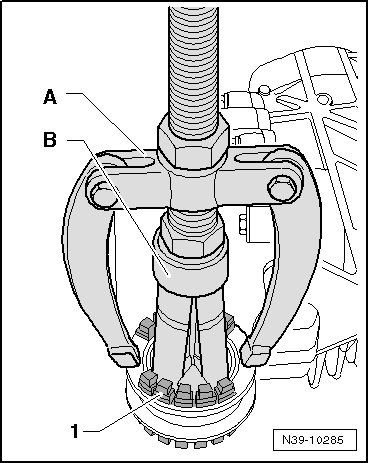

  • Gummimetalllager -1- herausziehen.
  1. Gegenstütze -Kukko 22-2-
  2. Innenauszieher -Kukko 21-7-

Volkswagen Tiguan. N39-10285

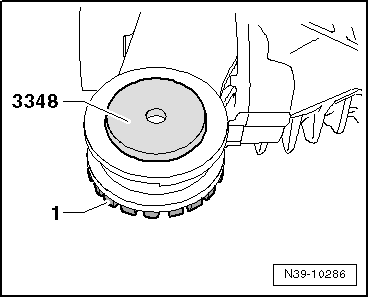

Gummimetalllager "unten" austreiben

  • Gummimetalllager -1- mit Druckstück -3348- und Kunststoffhammer austreiben.

Volkswagen Tiguan. N39-10286

Gummimetalllager einbauen

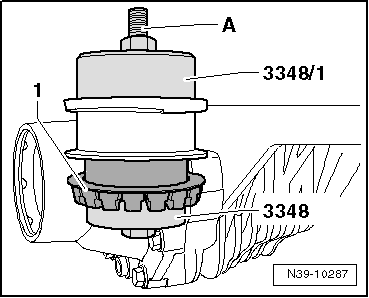

Gummimetalllager "unten" einziehen

  • Lager soweit einziehen, bis der Kragen am gesamten Umfang am Achsantrieb anliegt.

Volkswagen Tiguan. N39-10287

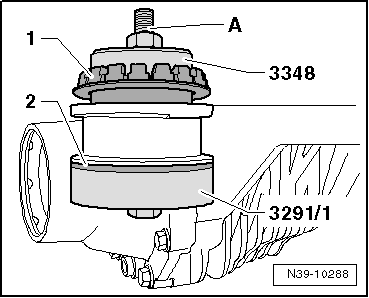

Gummimetalllager "oben" einziehen

  • Lager soweit einziehen, bis der Kragen am gesamten Umfang am Achsantrieb anliegt.
  • Anschlagscheiben montieren, Einbauort.

Volkswagen Tiguan. N39-10288
