Volkswagen Tiguan Reparaturanleitung: Lackaufbau

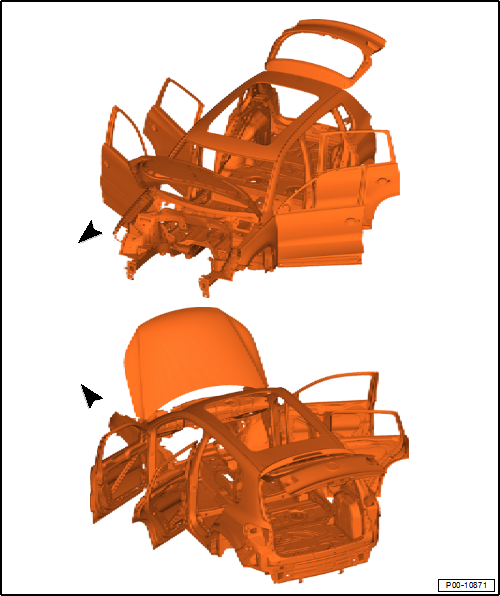

Lackaufbau der Werkslackierung, KTL-Grundierung

KTL-Grundierung

  • Kathodische Tauchlackierung

Hinweis

Unter der KTL-Grundierung ist die Rohkarosserie phosphatiert.

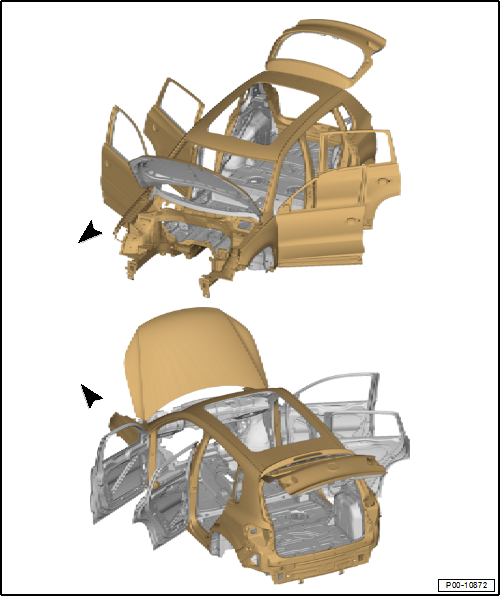

Lackaufbau der Werkslackierung, Füller

Füller

  • Füller
  • Es werden nur die farblich dargestellten Bereiche der Karosserie gefüllert.

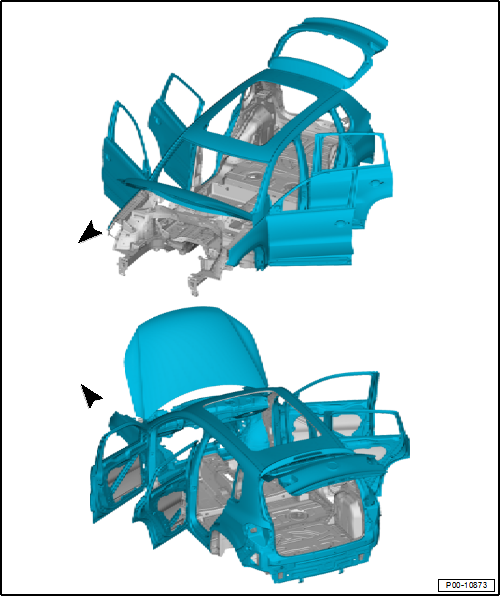

Lackaufbau der Werkslackierung, Basislack

Basislack

  • Basislack
  • Es werden nur die farblich dargestellten Bereiche der Karosserie mit Basislack lackiert.

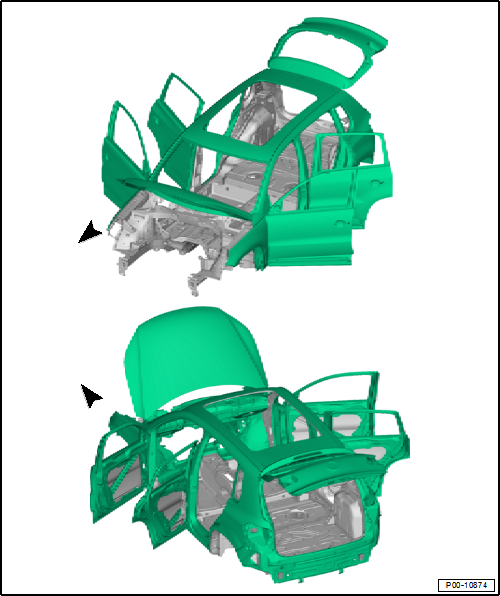

Lackaufbau der Werkslackierung, Klarlack

Klarlack

  • Klarlack
  • Es werden nur die farblich dargestellten Bereiche der Karosserie mit Klarlack lackiert.

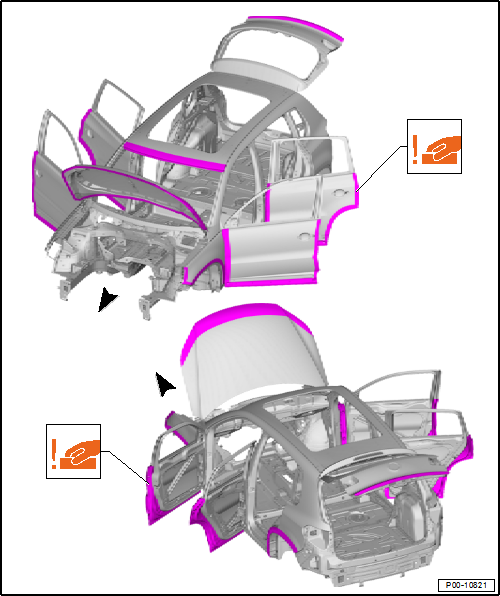

Steinschlag gefährdete Bereiche

Steinschlag gefährdete Bereiche an der Karosserie

Karosserie Gesamtübersicht

Hinweis

  • Bei den markierten Bereichen handelt es sich um Steinschlag gefährdete Bereiche.
  • Beim Schleifen dieser Bereiche sind Schichtstärken des Lackaufbaus zu beachten und Durchschliffstellen zu vermeiden. Nur so kann der Korrosionsschutz langfristig gewährleistet werden.



  • Es ist zu empfehlen, die markierten Bereiche vorsichtig von Hand zu schleifen, um ein "Durchschleifen" der KTL-Grundierung zu vermeiden.
    Symbolerklärungen
    Schleifen Durchschliffstellen vermeiden Es ist zu empfehlen, die markierten Bereiche vorsichtig von Hand zu schleifen, um ein "Durchschleifen" der KTL-Grundierung zu vermeiden. Nahtabdich ...

    Abdeckstellen
    Abdeckstellen der Karosserie vorn Abdeckstellen Motorraum im Bereich Wasserkasten Gewinde und Anlagefläche frei von Abdichtmasse Anlageflächen frei von Wachsanhäufungen Gewinde und Anlag ...
