Volkswagen Tiguan Reparaturanleitung: 2K-HS-Brillant-Klarlack

Benennung:

• 2K-HS-Brillant-Klarlack -L2K 769 K04 A5-

Ausgabe 10.2010

Produktbeschreibung

Der 2K-HS-Brillant-Klarlack ist ein hochglänzender, VOC-konformer High-Solid-Klarlack aus dem 2K-Acryl-System.

Eigenschaften:

• sehr hohe Standfestigkeit
• hohe Verarbeitungssicherheit
• sehr guter Glanz und Fülle
• variabel einsetzbar durch Verdünnungszugabe
• Verarbeitung in 2 Spritzgängen

Anwendungstechnische Informationen

Untergrund

Geeignete Vorlacke:

• Wassergrundlacke

Verarbeitung

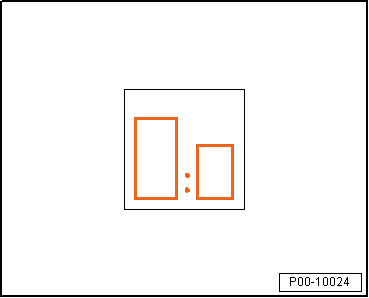

Mischungsverhältnis:

• 3:1 volumenmäßig mit:

• 2K-VHS-Härter -LHA 009 051 A2-/-LVM 009 051 A5-
• 2K-VHS-Härter, kurz -LHA 009 050 A2-
• 2K-VHS-Härter, lang -LHA 009 052 A2-/-LHA 009 052 A3-
• 2K-VHS-Härter, extra lang -LHA 009 053 A2-
• Die Auswahl des Härters ist abhängig von Temperatur und Objektgröße. Siehe anwendungstechnische Information 2K-VHS-Härter.

Verdünnbar mit:

• 2K-Verdünnung, spezial -LVM 009 200 A2/A5-

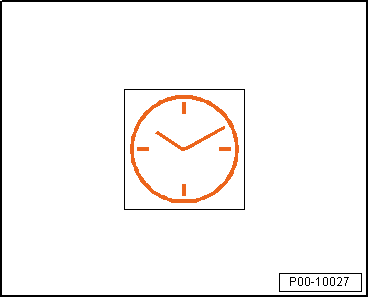

Verarbeitungs-/Topfzeit:

• Spritzfertige Einstellung 60-75 Minuten bei +20 ºC

Auftragsart "Spritzgang"

• Verarbeitungsviskosität 4 mm bei +20 ºC, DIN 53211

Verdünnungszugabe von 10 % bei +20 ºC Materialtemperatur

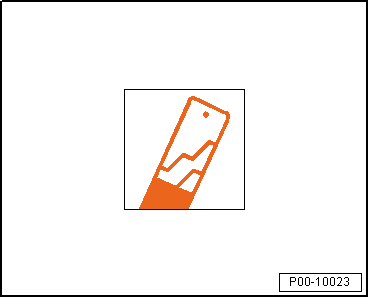

• Bei Verdünnungszugabe ist beim Mischen ein Messstab zu verwenden.

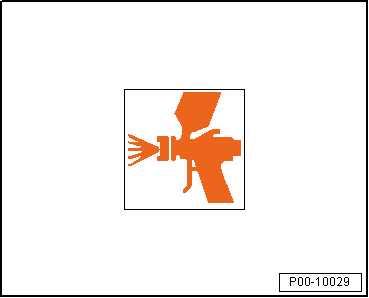

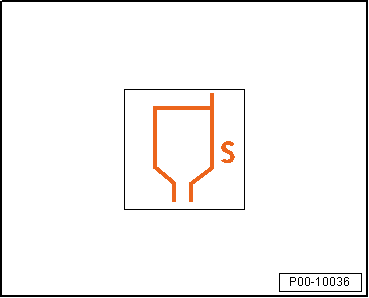

Verarbeitungsviskosität 4 mm Fließbecherpistole "Compliant" und "HVLP":

DIN 4 mm: 18-21 Sekunden

• Spritzdüse einstellen (siehe Herstellerangaben): "Compliant" 1,2-1,3 mm.
• Spritzdüse einstellen (siehe Herstellerangaben): "HVLP" 1,2-1,3 mm.
• Spritzdruck einstellen (siehe Herstellerangaben): "Compliant" 2,0-2,5 bar.
• Zerstäuberdruck einstellen (siehe Herstellerangaben): "HVLP" 0,7 bar.

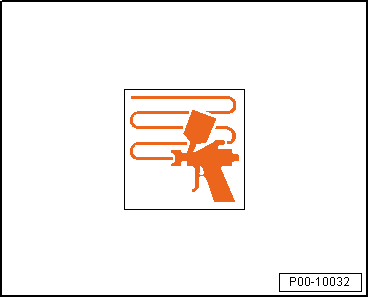

• In 2 Spritzgängen auftragen, mit 5-10 Minuten Zwischenablüftzeit. Der erste Spritzgang wird verhalten, aber dennoch geschlossen appliziert.
• Die empfohlene Trockenschichtdicke beträgt 50-70 um.

Trocknung

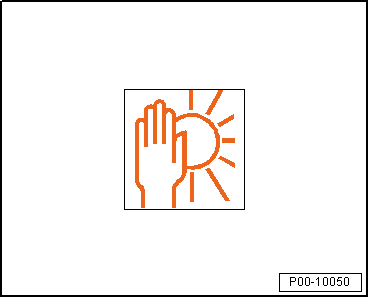

Die Endablüftzeit bei forcierter Trocknung beträgt mindestens 10 Minuten.

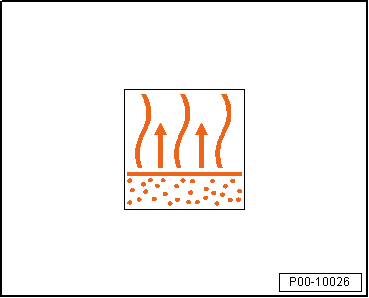

Die forcierte Trocknung bei +60-65 ºC Objekttemperatur beträgt 35-40 Minuten.

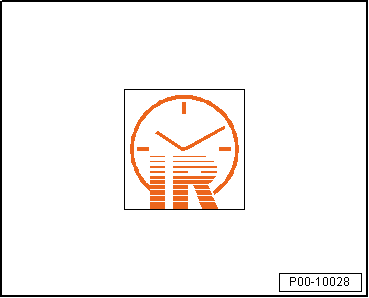

Die Endablüftzeit bei Infrarottrocknung beträgt mindestens 5-10 Minuten.

Infrarottrocknung mittelwelliger Strahler 15-20 Minuten und kurzwelliger Strahler 10-15 Minuten

Besondere Hinweise

Elastifizierung bei starren und halbstarren Kunststoffen:

• Das Stammmaterial muss zuerst mit 15 % Elastikzusatz -ALZ 011 001- vermischt werden.
• Mischung mit 2K-VHS-Härtern, 3:1 mit 10 % 2K-Verdünnung, spezial -LVM 009 200 A2/A5- (Trocknung verlängert sich).

Kenndaten

Lagerung

Gewährleistete Lagerstabilität des 2K-HS-Brillant-Klarlack -L2K 769 K04 A5- beträgt 48 Monate ab Produktionsdatum. Spätestens verarbeitbar bis zum auf dem Etikett angegebenen Datum bei Lagerung in geschlossenen Originalgebinden bei +20 ºC.
