Volkswagen Tiguan Reparaturanleitung: 3-Punkt-Sicherheitsgurt, hinten, Mitte, aus- und einbauen

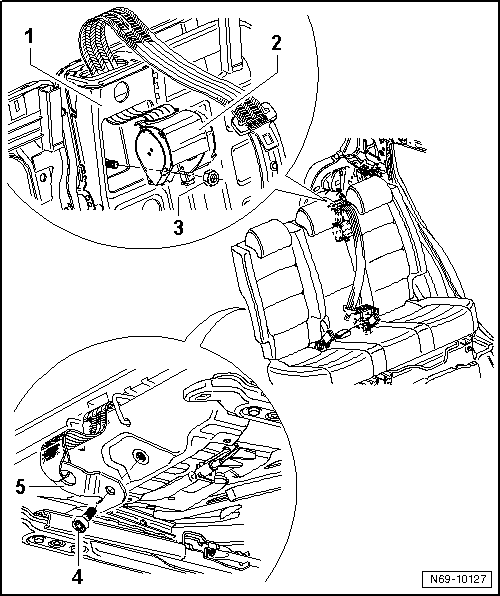

Montageübersicht

1. Konsole
2. Gurtaufrollautomat
3. Sechskantmutter
   • 40 Nm
4. Schraube
   • 40 Nm
5. Gurtendbeschlag

Ausbauen

• Bauen Sie das linke Segment der Hintersitzbank aus
• Bauen Sie den Bezug und das Polster, Lehne, aus

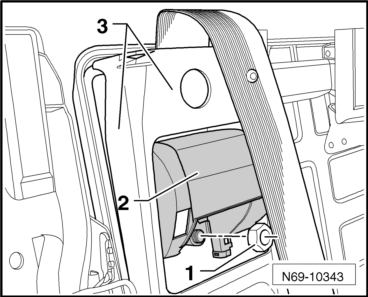

• Schrauben Sie die Mutter -1- ab (40 Nm) und nehmen Sie den Gurtaufrollautomaten -2- aus der Konsole -1- heraus.

Einbauen

• Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Gurtschlösser, hinten, aus- und einbauen

Ausbauen

linkes Gurtschloss

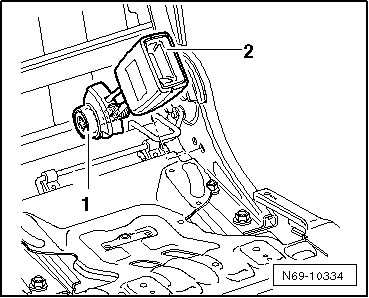

• Klappen Sie die Lehne vom linken Segment der Hintersitzbank vor, bis das Sitzkissen nach vorn fährt.
• Halten Sie das Sitzkissen in dieser Position und klappen Sie die Lehne zurück.
• Drehen Sie die Schraube -2- heraus (40 Nm) und nehmen Sie das Gurtschloss -1- für den linken Sicherheitsgurt vom Sitzgestell ab.

mittleres Gurtschloss

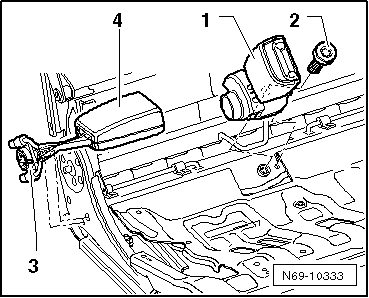

• Bauen Sie das linke Segment der Hintersitzbank aus
• Bauen Sie die Blende, Lehnenverstellung, Sitzbank, aus
• Drehen Sie die Schraube -3- heraus (40 Nm) und nehmen Sie das Gurtschloss -4- für den Sicherheitsgurt, Mitte, vom Sitzgestell ab.

rechtes Gurtschloss

• Klappen Sie die Lehne vom rechten Segment der Hintersitzbank vor, bis das Sitzkissen nach vorn fährt.
• Halten Sie das Sitzkissen in dieser Position und klappen Sie die Lehne zurück.
• Drehen Sie die Schraube -5- heraus (40 Nm) und nehmen Sie das Gurtschloss -6- für den rechten Sicherheitsgurt vom Sitzgestell ab.

Einbauen

• Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
