Volkswagen Tiguan Reparaturanleitung: Schriftzüge

Montagehinweise für Schriftzüge und Embleme

Hinweis

  • Die Schriftzüge lassen sich nicht beschädigungsfrei ausbauen.
  • Erwärmen Sie die Schriftzüge oder Embleme vor der Demontage mit einem Heißluftgebläse -V.A.G 1416-.
  • Es ist ausschließlich der Klebstoffentferner -D 002 000 10- zu verwenden.
  • Achten Sie darauf, dass die Klebeflächen staub- und fettfrei sind.
  • Kleben Sie die Schriftzüge oder Embleme unmittelbar nach der Reinigung auf.
  • Ziehen Sie die Schutzfolie erst unmittelbar vor der Montage ab.
  • Die Verarbeitungstemperatur beträgt ca. 21 ºC.

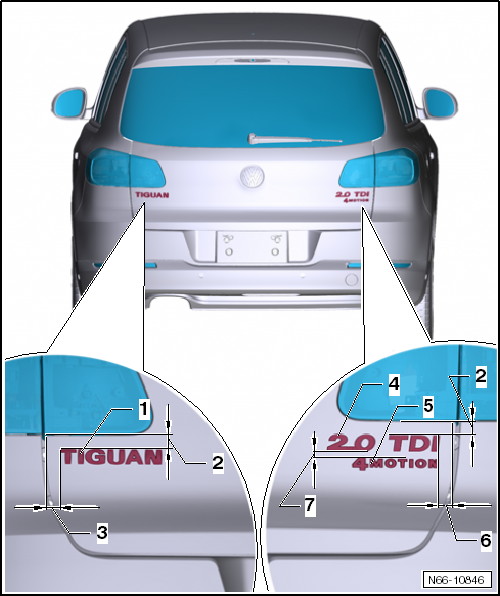

Maße Schriftzüge hinten

  1. Schriftzug
    • Modellbezeichnung
  2. Höhenmaß
    • von Unterkante Schlussleuchte bis zum Schriftzug 23 mm
  3. Seitenmaß
    • von Außenkante Heckklappe bis zum Schriftzug 25 mm
  4. Schriftzug
    • Motorbezeichnung
  5. Schriftzug
    • Zusatzbezeichnung
  6. Seitenmaß
    • von Außenkante Heckklappe bis zum Schriftzug 37 mm
  7. Höhenmaß
    • zwischen den Schriftzügen 10 mm

Maße Schriftzüge seitlich

Mehrausstattung Volkswagen R GmbH "R-Line"

Hinweis

  • Die Schriftzüge lassen sich nicht beschädigungsfrei ausbauen.
  • Die Angaben der Maße erfolgten für die linke Seite. Die rechte Seite ist sinngemäß daraus abzuleiten.

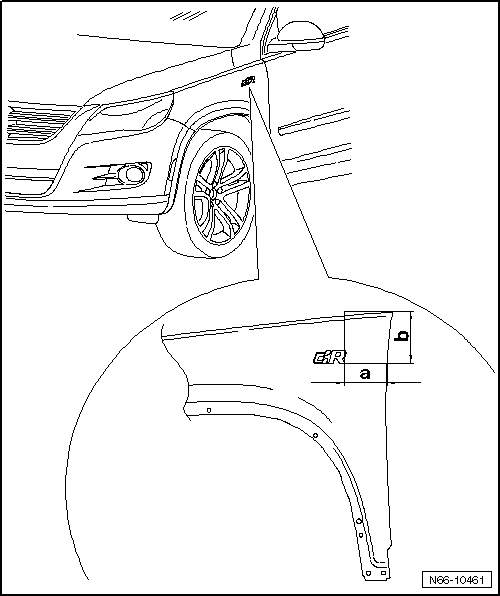

Maße Schriftzug Kotflügel links

  1. Maß a = 95 mm
    • Übertragen Sie das -Maß a - vom Endpunkt Schriftzug bis Kotflügelkante.
  2. Maß b = 130 mm
    • Übertragen Sie das -Maß b - vom Endpunkt Schriftzug bis Kotflügel Oberkante.
    Sonderanbauteile
    Mehrausstattung Volkswagen R GmbH "R-Line" HinweisWeitere Auskünfte zu den Sonderanbauteilen erhalten Sie über der Volkswagen R GmbH Hotline.Sicherheitsvorschriften Die Sonderanbauteile sind ...
