Volkswagen Tiguan Reparaturanleitung: Kotflügel

Werkzeuge

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

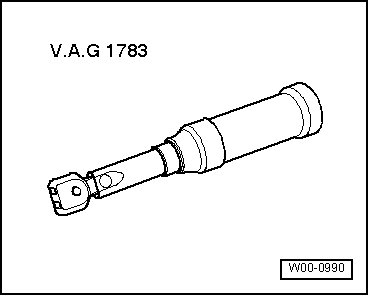

  • Drehmomentschlüssel 2... 10 Nm -V.A.G 1783-

Volkswagen Tiguan. W00-0990

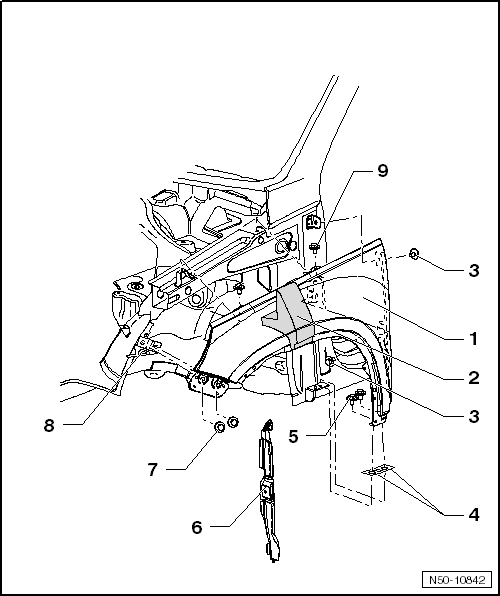

Kotflügel vorn Montageübersicht

Hinweis

Die Darstellung erfolgt für die linke Seite. Für die rechte Seite ist sinngemäß daraus abzuleiten.

  1. Kotflügel
    • aus- und einbauen
  2. Schaumteil
    • zwischen Kotflügel und Längsträger oben eingesteckt
  3. Schraube
    • 2 Stück, an der A-Säule
    • Anzugsdrehmoment: 7,5 Nm
  4. Zink-Zwischenlage
    • Zinkzwischenlage -AKL 381 035 50-
  5. Schraube
    • 2 Stück, am Unterholm
    • Anzugsdrehmoment: 7,5 Nm
  6. Schließteil Kotflügel
    • aus- und einbauen
  7. Schraube
    • 2 Stück, an der Kotflügelstrebe
    • Anzugsdrehmoment: 7,5 Nm
  8. Kotflügelstrebe
    • aus- und einbauen
  9. Schraube
    • 2 Stück am Kotflügel Anschlussstück
    • Anzugsdrehmoment: 7,5 Nm

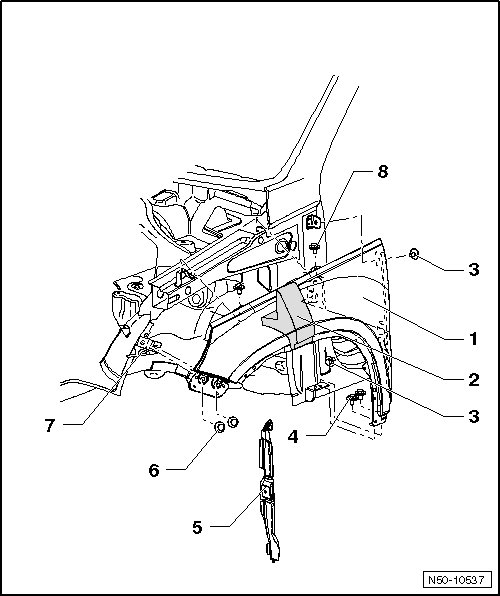

Kotflügel aus- und einbauen

Hinweis

Der Aus- und Einbau erfolgt nur für den linken Kotflügel. Der Aus- und Einbau des rechten Kotflügels ist sinngemäß daraus abzuleiten.

Ausbauen

  • Stoßfängerabdeckung vorn ausbauen
  • Radhausschalen ausbauen
  • Halter für Stoßfängerabdeckung ausbauen
  • Schließteil für Kotflügel -5- ausbauen
  • Drehen Sie die Schrauben -3, 4 und 6- heraus.
  • Ziehen Sie das Schaumteil -2- zwischen dem Kotflügel und Längsträger heraus.
  • Drehen Sie die Schrauben -8- heraus.
  • Nehmen Sie den Kotflügel -1- vorsichtig ab.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

  • Zwischen Kotflügel und Unterholmen ist unbedingt die Zinkzwischenlage -AKL 381 035 50- einzufügen.
  • Anzugsdrehmomente der Schrauben entnehmen Sie der Montageübersicht.
  • Auf Parallelität und Spaltmaße ist zu achten.

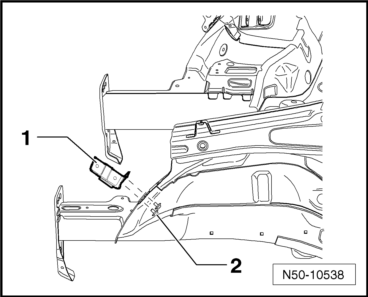

Kotflügelstrebe aus- und einbauen

Hinweis

Der Aus- und Einbau erfolgt nur für die linke Kotflügelstrebe. Der Aus- und Einbau der rechten Kotflügelstrebe ist sinngemäß daraus abzuleiten.

Ausbauen

  • Der Kotflügel ist ausgebaut.
  • Drehen Sie die Schrauben -2- heraus und nehmen Sie die Kotflügelstrebe -1- ab.

Volkswagen Tiguan. N50-10538

Einbauen

  • Montieren Sie die Kotflügelstrebe -1-.
  • Die Kotflügelstrebe wird zusammen mit dem Kotflügel zur Haube und Stoßfänger angepasst
  • Anzugsdrehmomente: Schrauben -2- 7,5 Nm.

Volkswagen Tiguan. N50-10538

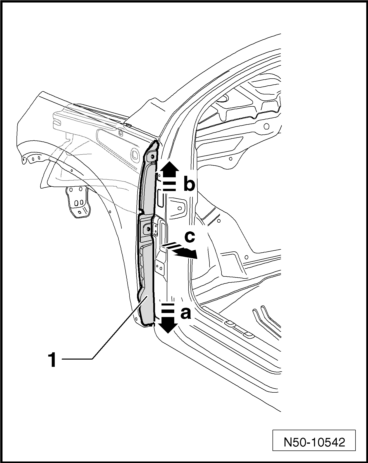

Schließteil für Kotflügel

Ausbauen

  • Bauen Sie die Radhausschale aus
  • Drücken Sie das Schließteil aus der mittleren Verrastung
  • Ziehen Sie das Schließteil zuerst aus der oberen -Pfeil b-, dann aus der unteren -Pfeil a- Aufnahme

Volkswagen Tiguan. N50-10542

Einbauen

  • Stecken Sie das Schließteil zuerst in die unteren -Pfeil b-, dann in die obere -Pfeil b- Aufnahme.
  • Drücken Sie die mittlere Verrastung -Pfeil c- auf die Aufnahme.

Volkswagen Tiguan. N50-10542
