Bedienungs- und Anzeigeeinheit aus- und einbauen
Ausbauen
Hinweis

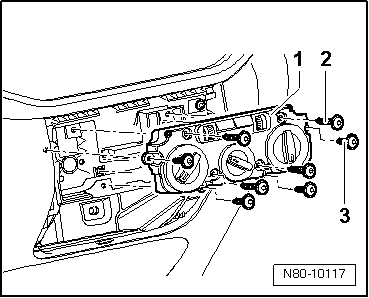

Anzugsdrehmoment der Schrauben -2- und -3-: 1,5 +- 0,2 Nm.
Hinweis

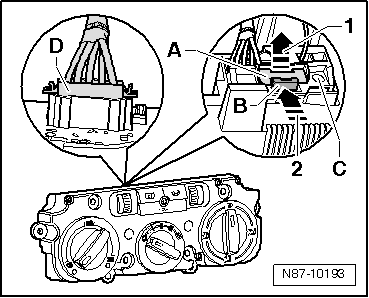

Das Bild zeigt die Ausführung "Climatic". Die Vorgehensweise zum Entriegeln der Stecker ist die Gleiche.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist zu beachten, dass die Drehknöpfe die gleiche Position haben wie beim Ausbau.

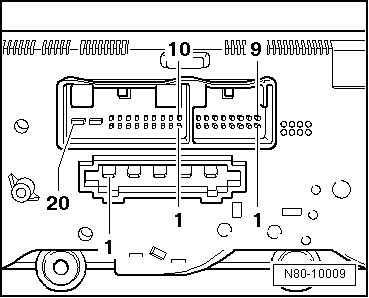

Kammerbelegung der Mehrfachsteckverbindungen an der Rückseite der Regulierung für Heiz- und Frischluft
5 - polig - Steckverbindung Gebläse
16- polig - Steckverbindung
20- polig - Steckverbindung
