Volkswagen Tiguan Reparaturanleitung: Leuchten und Schalter im Kofferraum

Kofferraumleuchte -W3-

Die Kofferraumleuchte ist in die linke Seitenverkleidung im Kofferraum eingebaut.

Kofferraumleuchte -W3- aus- und einbauen

Hinweis

Beim Aus- und Einbau von Bauteilen im Sichtbereich (Schaltern, Abdeckungen, Verkleidungen usw.) sind die Bereiche, an denen ein Hebelwerkzeug (Demontagekeil -VAS 3409-, Schraubendreher) angesetzt wird, mit handelsüblichem Klebeband abzukleben.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

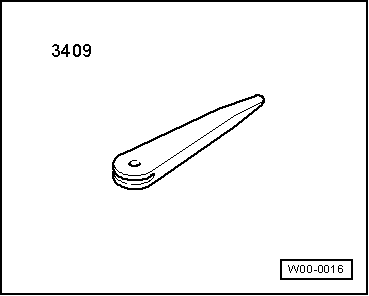

Demontagekeil -VAS 3409-

Ausbauen:

• Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

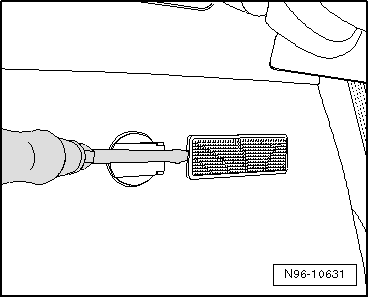

• Die Leuchte mit dem Demontagekeil -VAS 3409- oder einem Schraubendreher aus der Seitenverkleidung heraushebeln.

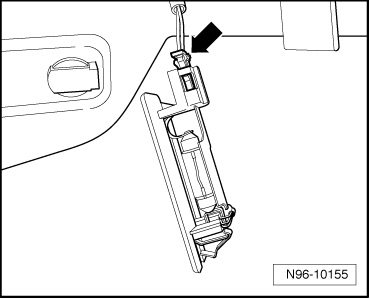

• Stecker -Pfeil- entriegeln und abziehen und die Kofferraumleuchte -W3- abnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Lampe für Kofferraumbeleuchtung ersetzen

Ausbauen:

• Kofferraumleuchte ausbauen.

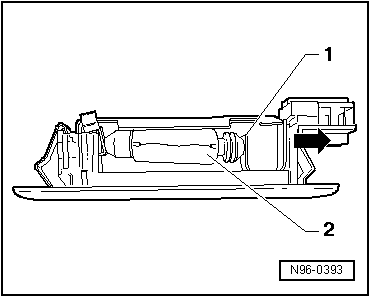

• Das Kontaktblech -1- der Leuchte nach außen drücken und die Soffitte -2- aus der Fassung nehmen.

Lampe für Kofferraumbeleuchtung: Soffitte 12V, 10W

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Taster für Entriegelung in Heckklappengriff -E234-

Taster für Entriegelung in Heckklappengriff -E234- aus- und einbauen

Der Taster für Entriegelung in Heckklappengriff -E234- ist in den Grifftaster in der Heckklappe integriert und kann nicht einzeln ersetzt werden.

Im Schadensfall muss der komplette Grifftaster ersetzt werden → Karosserie-Montagearbeiten Außen;
