Volkswagen Tiguan Reparaturanleitung: Kennzeichenleuchte

Kennzeichenleuchte -X-

Kennzeichenleuchte -X- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

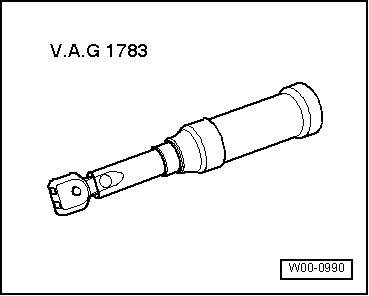

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen:

• Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

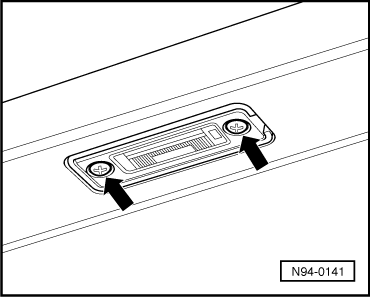

• Die Befestigungsschrauben -Pfeile- herausschrauben.
• Die Kennzeichenleuchte, unter Berücksichtigung der angeschlossenen Leitungslängen, herausziehen.

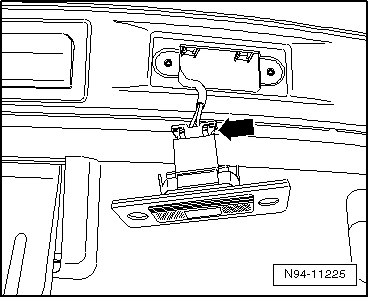

• Stecker -Pfeil- entriegeln und abziehen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Hinweis

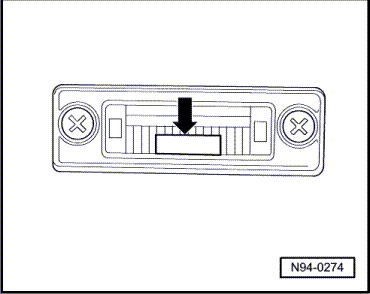

Auf der Streuscheibe der Kennzeichenleuchte ist ein kleiner silberfarbener Blendschutzstreifen -Pfeil- aufgebracht. Dieser muss beim Einbau der Streuscheibe immer der Stoßfängerseite zugewandt sein.

• Befestigungsschrauben -Pfeile- mit 1,2 Nm festziehen.

Lampe für Kennzeichenleuchte ersetzen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen:

• Kennzeichenleuchte ausbauen.

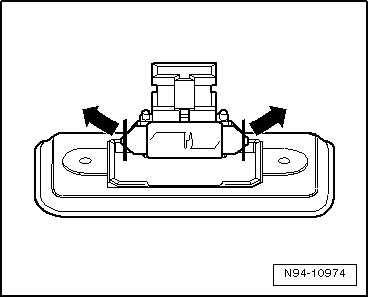

• Die Kontaktbleche in Pfeilrichtung drücken und die Glühlampe entnehmen.

Glühlampe für Kennzeichenleuchte -X-: Soffitte 12V, 5W

Einbauen:

Hinweis

Auf der Streuscheibe der Kennzeichenleuchte ist ein kleiner silberfarbener Blendschutzstreifen -Pfeil- aufgebracht. Dieser muss beim Einbau der Streuscheibe immer der Stoßfängerseite zugewandt sein.

• Befestigungsschrauben mit 1,2 Nm festschrauben.
