Allgemeine Beschreibung

Hinweis

Zusätzliche Informationen:

• → Bedienungsanleitungen
• → Nr.404
• → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte

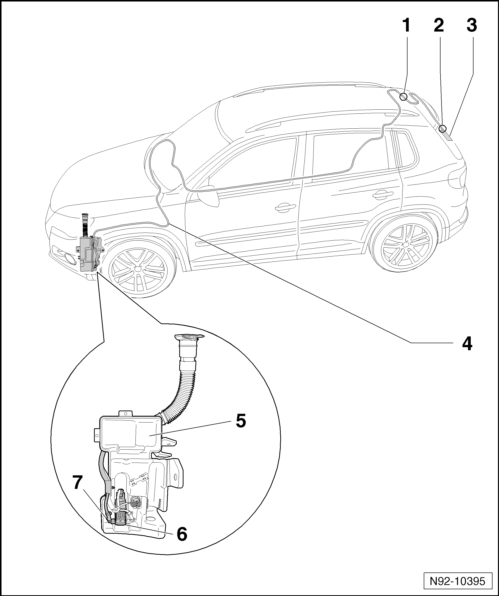

Montageübersicht der Heckscheibenwaschanlage

1. Anschlussstück
   • Trennstelle Leitungsstrang Innenraum an Leitungsstrang Heckklappe
   • Übersicht Schlauchkupplungen der Waschwasserleitungen
2. Winkelanschlussstück
   • Anschluss an Spritzdüse für Heckscheibenwaschanlage
   • Übersicht Schlauchkupplungen der Waschwasserleitungen
3. Spritzdüse für Heckscheibenwaschanlage
   • Spritzdüse ersetzen
   • Spritzdüse einstellen
4. Schlauch
   • Schlauchreparatur
5. Behälter für Scheibenwaschanlage
   • aus- und einbauen
6. Front- und Heckscheibenwaschpumpe -V59-
   • aus- und einbauen
7. Winkelanschlussstück
   • Anschluss an Front- und Heckscheibenwaschpumpe -V59-
   • Übersicht Schlauchkupplungen der Waschwasserleitungen

Spritzdüse ersetzen

Ausbauen:

• Wischerarm in die Endablage laufen lassen.
• Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.
• Die Abdeckkappe des Heckscheibenwischerarms hochklappen.

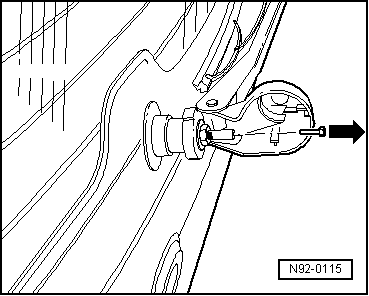

• Die Spritzdüse mit einer geeigneten Zange aus der Wischerarmwelle herausziehen -Pfeil-.

Einbauen:

• Die Spritzdüse, mit nach oben weisender Spritzöffnung, bis zum Anschlag in die Wischerarmwelle hineinschieben.
• Spritzdüse für Heckscheibenwaschanlage einstellen.

Spritzdüse für Heckscheibenwaschanlage einstellen

• Spritzdüsen für Heckscheibenwaschanlage einstellen
