Volkswagen Tiguan Reparaturanleitung: Spannungsregler für Drehstromgenerator

Spannungsregler aus- und einbauen, Hersteller: Bosch

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

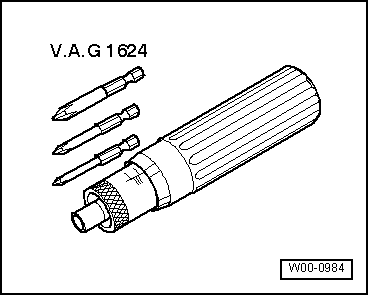

• Drehmomentschraubendreher -V.A.G 1624-

Ausbauen:

• Drehstromgenerator ausbauen.

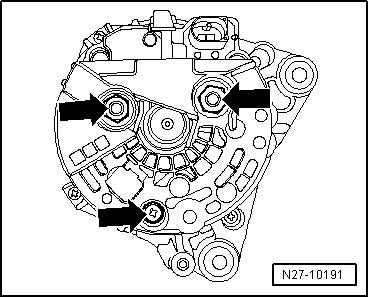

• Die Befestigungsschraube und -muttern -Pfeile- (4,5 Nm) herausschrauben und die Abschirmkappe vom Generator abnehmen.

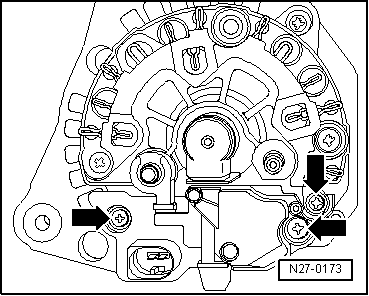

• Die Befestigungsschrauben des Spannungsreglers -Pfeile- (2 Nm) abschrauben.
• Den Spannungsregler aus dem Generator herausnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

• Die Schraubverbindungen mit den vorgeschriebenen Anzugsdrehmomenten anziehen.

• M5 Befestigungsschraube Abschirmkappe an Generator - 4,5 Nm
• M4 Befestigungsschraube Spannungsregler an Generator - 2 Nm

Spannungsregler aus- und einbauen, Hersteller: Valeo

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

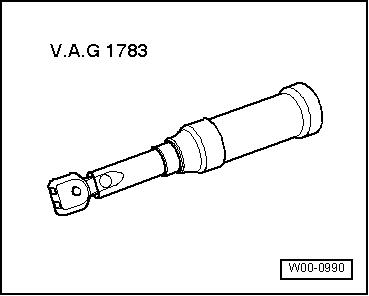

• Drehmomentschlüssel -V.A.G 1783/-

Ausbauen:

• Drehstromgenerator ausbauen.

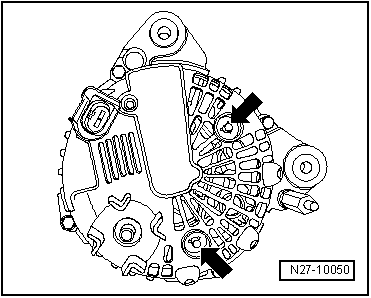

• Die Klemmringe -Pfeile- ausbauen und die Abschirmkappe vom Generator abnehmen.

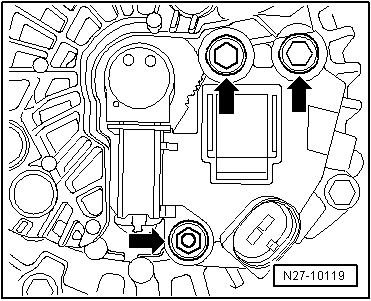

• Die Befestigungsschrauben des Spannungsreglers -Pfeile- (2 Nm) abschrauben.
• Den Spannungsregler aus dem Generator herausnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

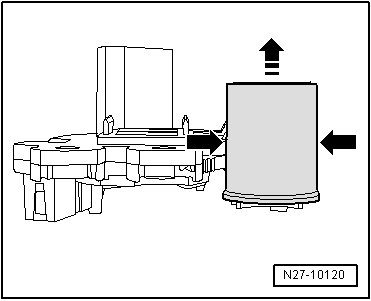

• Die Rastnasen -Pfeile- entriegeln und die Abschirmkappe vom Spannungsregler abziehen.

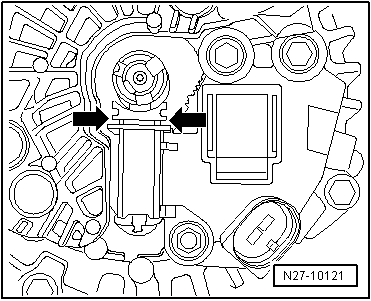

• Die Kohlebürsten in das Gehäuse des Spannungsreglers drücken und den Spannungsregler in den Generator einsetzen.
• Die Schraubverbindungen mit den vorgeschriebenen Anzugsdrehmomenten anziehen.
• Spannungsregler an Generator 2 Nm.
• Abschirmkappe an Generator 4,5 Nm

• Die Abschirmkappe in die Führungsschienen -Pfeile- schieben, bis sie hörbar einrastet.
