Volkswagen Tiguan Reparaturanleitung: Batterie ab- und anklemmen

Batterie-Nachladung oder Fremdstart an Fahrzeugen mit Start-Stopp-System:

Bei Nachladung oder Fremdstart an Fahrzeugen mit Start-Stopp-System Folgendes beachten: Mithilfe des Ladekabels zuerst die Pluspole verbinden; dann die Karosserie-Masse verbinden. Auf diese Weise wird sichergestellt, dass der Batteriesensor nicht überbrückt wird. Die direkte Aufladung der Batterie am Minuspol führt dazu, dass der Batteriesensor überbrückt wird und die Batteriedaten während des Ladevorgangs nicht vom Sensor erfasst werden. Die im Diagnose-Interface für Datenbus abgelegten Werte zum Batteriezustand stimmen dann nicht mehr mit den Werten der geladenen Batterie überein.

ACHTUNG!

Verletzungsgefahr! Warnhinweise und Sicherheitsvorschriften beachten !

Montageübersicht

  1. Batteriepolklemme Masseleitung
    • Hinweise zur Verschraubung der Batteriepole beachten.
    • Bei Fahrzeugen mit Start-Stopp-System ist hier zusätzlich das Steuergerät für Batterieüberwachung -J367- (Batteriesensor) angebaut. Hinweise beachten.
  2. Befestigungsmutter Batteriepolklemme Masseleitung
    • M6
    • 6 Nm
  3. Batteriepolklemme Plusleitung
    • Hinweise zur Verschraubung der Batteriepole beachten.
  4. Befestigungsmutter Batteriepolklemme Plusleitung
    • M6
    • 6 Nm
  5. Batterie
    • Bei Fahrzeugen mit Start-Stopp-System: Hinweise zum Ersetzen der Batterie beachten.
    • abklemmen
    • anklemmen
  6. Klemmplatte
    • Montagehinweis beachten
  7. Befestigungsschraube Klemmplatte
    • M8x35
    • 20 Nm

Batterie abklemmen

Hinweis

  • Durch das Abklemmen der Batterie-Masseleitung (Stromunterbrechung) wird das sichere Arbeiten an der elektrischen Anlage ermöglicht.
  • Das Abklemmen der Batterie-Plusleitung ist nur für den Ausbau der Batterie erforderlich.

Volkswagen Tiguan. N27-10651

  • Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

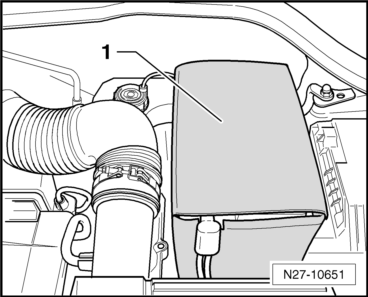

  • Den Deckel der Batteriemanschette -1- öffnen.

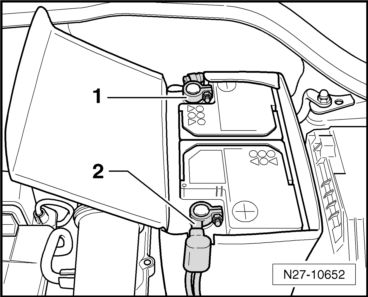

  • Zuerst die Batteriepolklemme der Masseleitung -1- vom Batterie-Minuspol abschrauben.
  • Anschließend die Batteriepolklemme der Plusleitung -2- vom Batterie-Pluspol abschrauben.

Volkswagen Tiguan. N27-10652

Batterie anklemmen

Vorsicht!

Hinweise zur Verschraubung der Batteriepole beachten.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

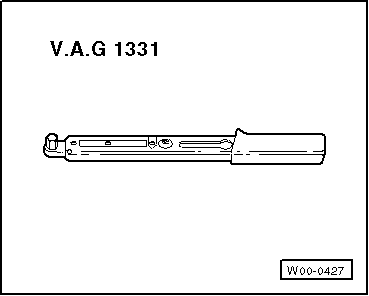

  • Drehmomentschlüssel -V.A.G 1331-

Volkswagen Tiguan. W00-0427

Hinweis

Nach dem Anklemmen der Batterie und dem Einschalten der Zündung leuchtet die Kontrollleuchte für ESP und ASR -K155- dauerhaft. Die Kontrollleuchte erlischt automatisch, wenn mit 15 bis 20 km/h eine Wegstrecke geradeaus gefahren wird. Dadurch wird der Geber für Lenkwinkel -G85- wieder aktiviert.

Vorsicht!

Zum Ab- und Anklemmen der Batterie müssen Sie die Vorgehensweise, wie im Reparaturleitfaden beschrieben, einhalten.

Der Schlauch für die Zentralentgasung der Batterie darf nicht geknickt, verschlossen und / oder beschädigt sein. Die Batteriegase sind gesundheitsschädlich und explosiv. Den Schlauch sorgfältig verlegen und darauf achten, dass die Batterie frei und nicht in den Fahrzeuginnenraum entgasen kann.

  • Die Batteriepolklemme der Plusleitung -2- auf den Pluspol der Batterie stecken. Die Befestigungsschraube mit dem in der Montageübersicht vorgeschriebenen Anzugsdrehmoment anziehen.
  • Die Batteriepolklemme der Masseleitung -1- auf den Minuspol der Batterie stecken. Die Befestigungsschraube mit dem in der Montageübersicht vorgeschriebenen Anzugsdrehmoment anziehen.
  • Die in der Tabelle aufgeführten Arbeitsschritte abarbeiten.

Volkswagen Tiguan. N27-10652

Arbeitsschritte nach dem Anklemmen der Batterie

Arbeitsschritt durchgeführt
Zündung mit dem Zündschlüssel: einschalten und wieder ausschalten.
Ereignisspeicher auslesen: → Fahrzeugdiagnosetester.
Uhr: Uhrzeiteinstellung prüfen, ggf. neu stellen.
Elektrische Fensterheber: Alle Fenster ganz öffnen und wieder schließen.
Funktionsprüfung: alle elektrischen Verbraucher.

Ggf. kann die Tabelle ausgedruckt werden.
