Volkswagen Tiguan Reparaturanleitung: Lambdasonde ersetzen

Hinweis

  • Die Leitungen der Lambdasonde dürfen nicht in Stand gesetzt werden, da es dadurch zu Fehlfunktionen kommen kann.
  • Sofern erforderlich der Einheitssonde beiliegende Anbauteile, Kabelbinder oder Markierungsbänder nach Vorlage der defekten Sonde setzen.
  • Identifizieren Sie gegebenenfalls die Lambdasonde anhand des Schutzrohrs.

LSF Lambdasonde ( 4 polig ) ersetzen

Hinweis

  • Sofern erforderlich der Einheitssonde beiliegende Anbauteile, Kabelbinder oder Markierungsbänder nach Vorlage der defekten Sonde setzen.
  • Die Leitungen der Lambdasonde dürfen nicht in Stand gesetzt werden, da es dadurch zu Fehlfunktionen kommen kann.

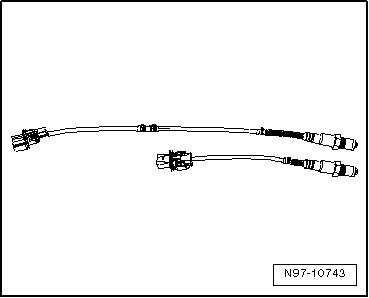

Volkswagen Tiguan. N97-10743

  • Bauen Sie die defekte Lambdasonde aus.
  • Legen Sie die beiden Lambdasonden nebeneinander, sodass die Sensorgehäuse auf einer Höhe sind.
  • Überlänge der Einheitssonde (ca. 50 - 250 mm) durch Zurückbinden auf länge der defekten Sonde und mit Kabelbindern fixieren, -1-
  • Prüfen Sie, ob das Steckgehäuse der Lambdasonde mit der Bordnetzseite kompatibel ist.
  • Ersetzen Sie ggf. den Bordnetzstecker mit dem mitgelieferten Steckgehäuse der Lambdasonde.

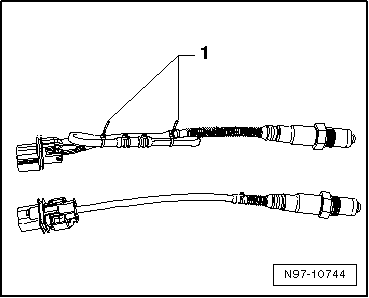

Volkswagen Tiguan. N97-10744

Hinweis

  • Das Steckergehäuse ist nur bei älteren Fahrzeugen zu ersetzen. Bei neuen Fahrzeugen passt die Codierung der Steckergehäuse.
  • Achten Sie auf die Pinbelegung. Zur besseren Übersicht sind die einzelnen Pins im neuen Steckergehäuse mit einer Farbkennzeichnung markiert.
  • Zusätzliche Hinweise befinden sich auf dem Beileger der neuen Lambdasonde.

- Bauen Sie die neue Lambdasonde in das Fahrzeug ein.

LSU Lambdasonde ( 6 polig ) ersetzen

Hinweis

  • Sofern erforderlich der Einheitssonde beiliegende Anbauteile, Kabelbinder oder Markierungsbänder nach Vorlage der defekten Sonde setzen.
  • Die Leitungen dürfen nicht gecrimpt oder geschnitten werden, da sonst die Funktion der Lambdasonde beeinträchtigt wird.

Volkswagen Tiguan. N97-10743

  • Bauen Sie die alte Lambdasonde aus.
  • Legen Sie die beiden Lambdasonden nebeneinander, sodass die Sensorgehäuse auf einer Höhe sind.
  • Überlänge der Einheitssonde (ca. 50 - 250 mm) durch Zurückbinden auf länge der defekten Sonde und mit Kabelbindern fixieren -1-.
  • Bauen Sie die neue Lambdasonde in das Fahrzeug ein.

Volkswagen Tiguan. N97-10744

Schutzrohrvarianten der Einheitslambdasonden

Hinweis

Zusätzlich zur Identifizierung über die Teilenummer, kann auch noch eine Identifikation über das Schutzrohr erfolgen.

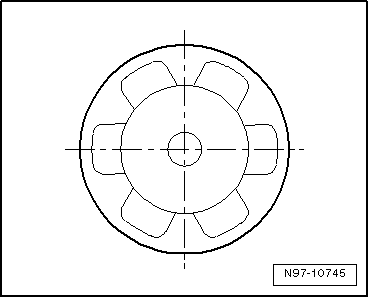

Variante D1, 6 Öffnungen zu je 3,5 mm

Volkswagen Tiguan. N97-10745

Wird nur verwendet bei Lambdasonden LSF - 4 polig.

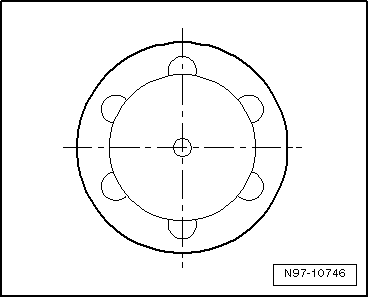

Variante D2, 6 Öffnungen zu je 2 mm

Volkswagen Tiguan. N97-10746

Werden verwendet bei Lambdasonden LSF - 4 polig und LSU - 6 polig.

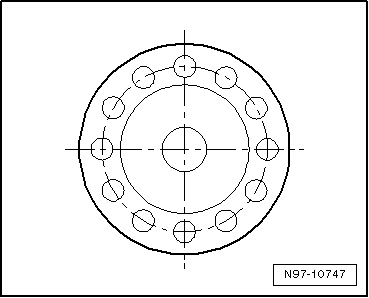

Variante D4, 12 Öffnungen zu je 1,4 mm

Volkswagen Tiguan. N97-10747

Werden verwendet bei Lambdasonden LSF - 4 polig und LSU - 6 polig.
