Volkswagen Tiguan Reparaturanleitung: Anschluss für externe Audioquellen -R199- aus- und einbauen
Volkswagen Tiguan Reparaturanleitung / Kommunikation / Anschluss für externe Audioquellen -R199- aus- und einbauen
Hinweis
- Zusätzliche Informationen, → Bedienungsanleitungen.
- Wird die Batterie wieder angeklemmt, denken Sie bitte daran die Fahrzeugausstattungen (Radio, Uhr, Komfortelektrik usw.) entsprechend des Reparaturleitfadens und/oder der Bedienungsanleitung zu prüfen.
Die Aux in Buchse ist in der Mittelkonsole verbaut.

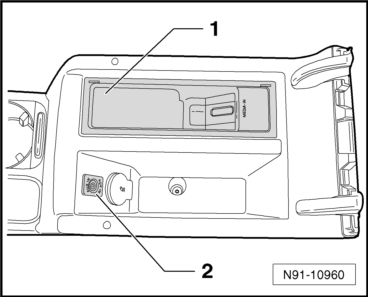

Einbauort der Aux - in Buchse -2-

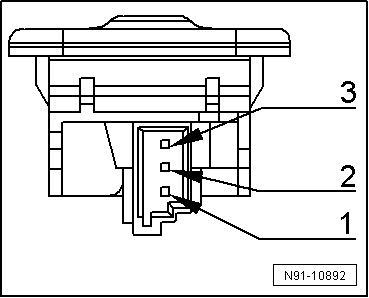

Pinbelegung der Aux - in Buchse
- Audiosignal Links
- Spannungsversorgung, Klemme 31 minus
- Audiosignal rechts
Aux - In Buchse aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
- Demontagekeil -3409-
- Bauen Sie ggf. den CD-Wechsler aus.
- Bauen Sie den hinteren Teil der Mittelkonsole aus → Karosserie-Montagearbeiten Innen;

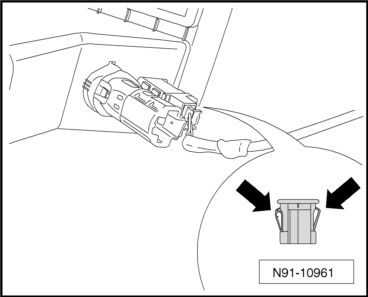

- Drücken Sie die Klammern -Pfeile- der Aux - In Buchse mit Hilfe vom Demontagekeil -3409- zusammen und schieben Sie die Aux - In Buchse aus der Halterung.

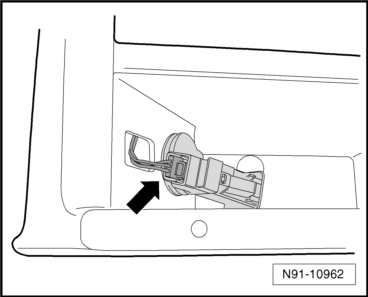

- Trennen Sie die Steckverbindung.
Einbauen:
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
