Volkswagen Tiguan Reparaturanleitung: Bremsleitungen

Trennstelle Unterboden

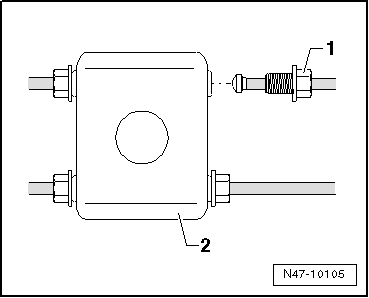

Verbindung alt:

  1. Rohrschraube, 14 Nm
  2. Verteilerstück, beim Anziehen gegenhalten.

Volkswagen Tiguan. N47-10105

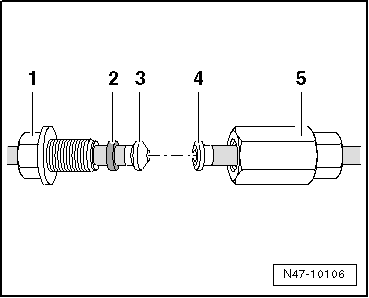

Verbindung neu:

  1. Rohrschraube, 14 Nm
  2. Ring
  3. Bördel F
  4. Bördel E, nicht bördelbar
  5. Mutter, beim Anziehen gegenhalten.

Volkswagen Tiguan. N47-10106

Bremsleitungsreparatur

Mit dem Bördelgerät für Bremsleitungen -VAS 6056- lassen sich Bremsleitungen mit 5 mm Rohraußendurchmesser bördeln, ohne dabei die Beschichtung zu beschädigen. Damit können in bestimmten Fällen Teilstücke von Bremsleitungen kostengünstiger ersetzt werden.

Arbeiten mit dem Bördel-Gerätesatz V.A.G. 1356 sind auf Grund der Beschichtung und dem Durchmesser der schwarzen Bremsleitungen nicht zulässig.

Hinweis

  • Bremsleitungen dürfen nur bis max. 90º gebogen werden, sonst knicken sie ab oder weisen Verformungen auf, die den Leitungsquerschnitt in unzulässiger Weise einengen.
  • Bremsleitungen vorzugsweise am Fahrzeugboden trennen.
  • Die Lage der Zwischenstücke ist so auszuwählen, dass sie nicht an beweglichen Teilen scheuern können.
  • Spindel nicht fetten, nur mit Spiritus reinigen.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

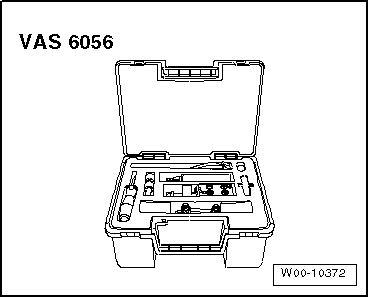

  • Bördelgerät für Bremsleitungen -VAS 6056-
  • Bremsen- Füll- und Entlüftungsgerät -VAS 5234-

Volkswagen Tiguan. W00-10372

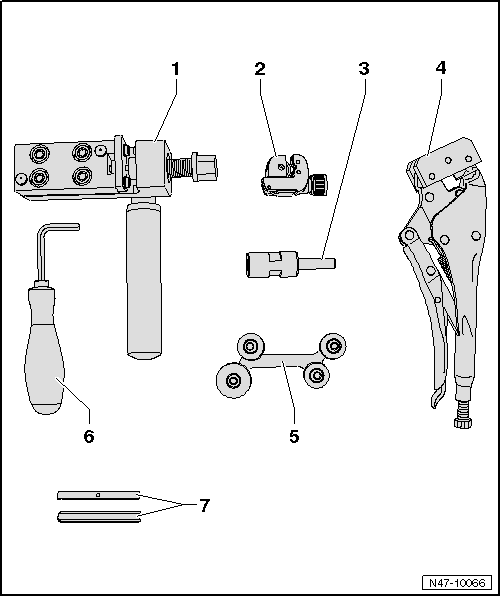

Auflistung der einzelnen Werkzeuge:

  1. Bördelgerät -VAS 6056/1-
    • in dem Bördelgerät -VAS 6056/1- sind die Bördelbacken -VAS 6056/6- enthalten
  2. Rohrabschneider -VAS 6056/2-
  3. Bremsleitungs-Schälwerkzeug -VAS 6056/3-
    • Die Madenschrauben (im Schaft und seitlich) sind justiert und dürfen nicht verstellt werden!
  4. Gripzange mit Kunststoffspannbacken -VAS 6056/4-
  5. Rohrbiegewerkzeug -VAS 6056/5-
  6. Winkelschraubendreher SW6
  7. Bördelbacken -VAS 6056/7-

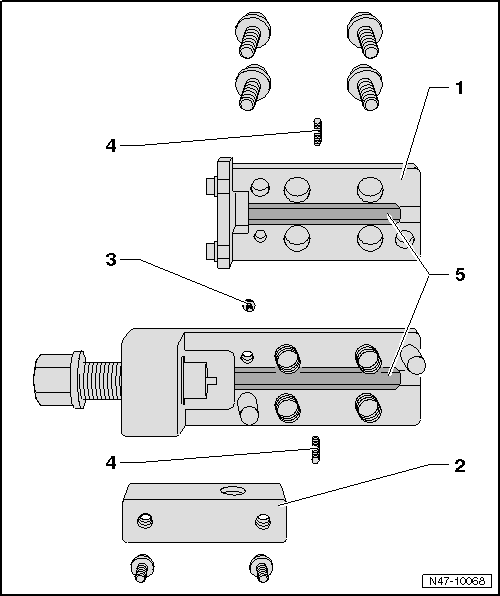

Bördelgerät - Montageübersicht

  1. Bördelgerät Oberteil
    • zum Wechseln der Bördelbacken abschrauben
  2. Befestigung für Handgriff
    • muss abgeschraubt werden um an die Halteschraube für das Oberteil zu gelangen
  3. Halteschraube
    • für Bördelgerät Oberteil
  4. Madenschrauben für Bördelbacken
    • zentrieren und halten die Bördelbacken
    • 2 mm Innensechskant
  5. Bördelbacken
    • unterschiedlich
    • ontageanweisung

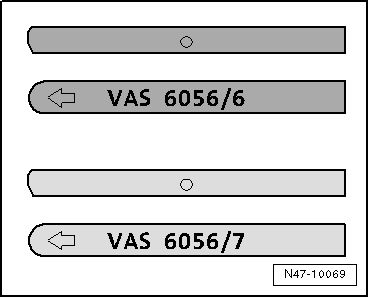

Montageanweisung Bördelbacken:

  • VAS 6056/6 (dunkel) für schwarze Bremsleitungen
  • VAS 6056/7 (hell) für grüne Bremsleitungen

Volkswagen Tiguan. N47-10069

Hinweis

Der Pfeil, auf der abgerundeten Seite der Bördelbacken, muss zum Gehäuserand zeigen und die gerade Seite der Bördelbacken muss zur Spindel eingebaut sein, sonst wird der Bördelkopf nicht richtig ausgebildet.

Arbeitsanleitung

  • Schrauben Sie die betroffene Bremsleitung am Bremssattel oder Radbremszylinder ab, dabei auslaufende Bremsflüssigkeit auffangen und vorschriftsmäßig entsorgen.

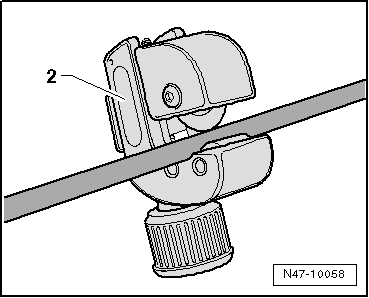

  • Trennen Sie die Bremsleitung an geeigneter Stelle (gerades, frei zugängliches Stück) mit dem Rohrabschneider -2- durch.
  • Auszutauschendes Stück entfernen.
  • Bremsleitungsoberfläche entfetten.

Volkswagen Tiguan. N47-10058

  • Klemmen Sie die Bremsleitung in der Gripzange -4- so fest, dass ca. 50 mm aus den Kunststoffspannbacken herausschauen.

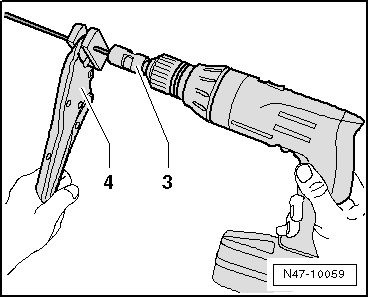

  • Spannen Sie das Schälwerkzeug -3- in eine Bohrmaschine und setzen es auf die Bremsleitung auf.
  • Schälen Sie mit langsamer Drehzahl der Bohrmaschine und unter leichtem Druck gegen die Bremsleitung die Beschichtung von der Bremsleitung ab.

Volkswagen Tiguan. N47-10059

Die Länge der Abschälung wird von dem Anschlag im Schälwerkzeug vorgegeben.

  • Ziehen Sie das Schälwerkzeug von der Bremsleitung und entfernen Sie die Schälrückstände.

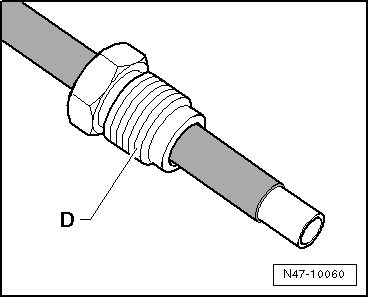

  • Nehmen Sie die Gripzange ab und schieben die Rohrschraube -D- auf die Bremsleitung.

Volkswagen Tiguan. N47-10060

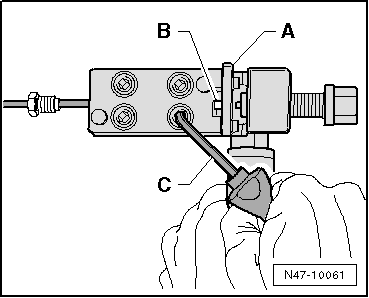

  • Schieben Sie die Bremsleitung -B- gegen den Anschlag -A- im Bördelgerät.

Volkswagen Tiguan. N47-10061

Hinweis

Die Bremsleitung muss beim Festziehen der Innensechskantschrauben am Anschlag anliegen, sonst wird der Bördelkopf nicht richtig erzeugt.

  • Spannen Sie die Bremsleitung im Bördelgerät, soweit vor bis sich die Bremsleitung nicht mehr verschieben lässt. Klappen Sie dann den Anschlag -A- hoch und ziehen Sie jetzt die Innensechskantschrauben mit dem Winkelschraubendreher -C- über Kreuz fest.
  • Drehen Sie die Spindel bis zum Anschlag in das Bördelgerät.
  • Drehen Sie die Spindel wieder zurück.
  • Lösen Sie die Innensechskantschrauben über Kreuz.
  • Nehmen Sie die Bremsleitung aus dem Bördelgerät, reinigen und überprüfen Sie die Bremsleitung und den Bördelkopf.

Volkswagen Tiguan. N47-10063

Den im Fahrzeug verbliebenden Teil der Bremsleitung kurz spülen:

  • Bremsen- Füll- und Entlüftungsgerät -VAS 5234- anschließen, den Schlauch der Entlüfterflasche auf den Bördelkopf der Bremsleitung stecken und das Bremsen- Füll- und Entlüftungsgerät -VAS 5234- kurz laufen lassen, bis etwas Bremsflüssigkeit durchgelaufen ist.
  • Die neu einzufügende Bremsleitung mit Druckluft ausblasen.

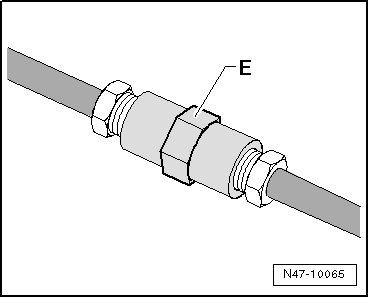

  • Die Bremsleitungen mit dem Verbindungsstück -E- zusammenfügen.
  • Bremsleitung montieren.
  • Bremsanlage entlüften.

Volkswagen Tiguan. N47-10065

    Bremskraftverstärker aus- und einbauen
    Bremskraftverstärker aus- und einbauen, Linkslenker Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel Bremsen- Füll- und Entlüftungsgerät -VAS 5234- Entriegelungsw ...
