Geber für Kraftstoffvorratsanzeige aus- und einbauen

Geber für Kraftstoffvorratsanzeige -G- aus- und einbauen, Motorkennbuchstaben CFFB, CFFD, CFGB, CFGC, CFFA, CLJA

Ausbauen

• Kraftstofffördereinheit ausbauen.
• Stecker der Leitungen -1- und -2- entriegeln und abziehen.

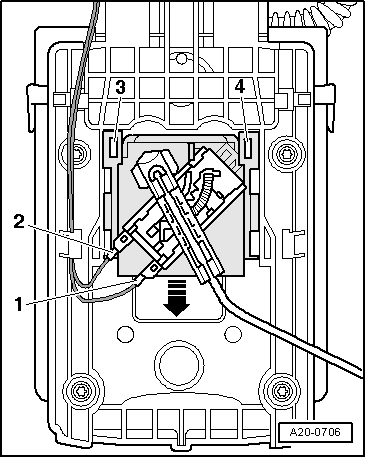

• Befestigungslaschen -3- und -4- mit Schraubendreher anheben und Geber für Kraftstoffvorrat nach unten abziehen -Pfeil-.

Einbauen

• Geber für Kraftstoffvorrat in den Führungen an der Kraftstofffördereinheit einsetzen und bis zum Einrasten nach oben drücken.
• Die Stecker anklemmen und die sichere Verrastung durch Gegenziehen prüfen.
• Kraftstofffördereinheit einbauen.

Kraftstoffvorratsgeber 2 -G169- aus- und einbauen

• Saugstrahlpumpe aus- und einbauen.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Schweißdraht (2 mm Materialstärke)

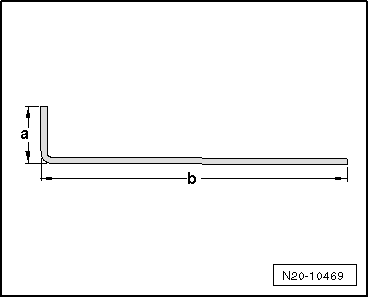

• Einen Schweißdraht von 80 mm Länge wie gezeigt biegen.

Maß -a-: 10 mm

Maß -b-: 70 mm

Ausbauen

• Vorsichtig die beiden Kabelbinder öffnen.
• Stecker der Leitungen für den Kraftstoffvorratsgeber 2 -G169--2- entriegeln und abziehen.

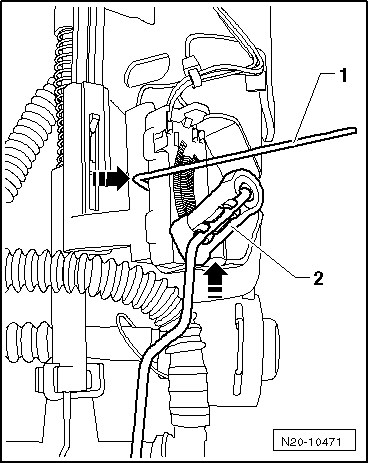

• Den Schweißdraht -1- in -Pfeilrichtung- in die Aussparung unter dem Geber drücken.
• Gleichzeitig den Kraftstoffvorratsgeber 2 -G169--2- in -Pfeilrichtung- von den Führungen schieben.

Einbauen

• Kraftstoffvorratsgeber 2 -G169- in den Führungen einsetzen und bis zum Einrasten nach unten drücken.
• Die Stecker anklemmen und die sichere Verrastung prüfen.
• Kraftstofffördereinheit einbauen.
