Volkswagen Tiguan Reparaturanleitung: Abgastemperaturregelung

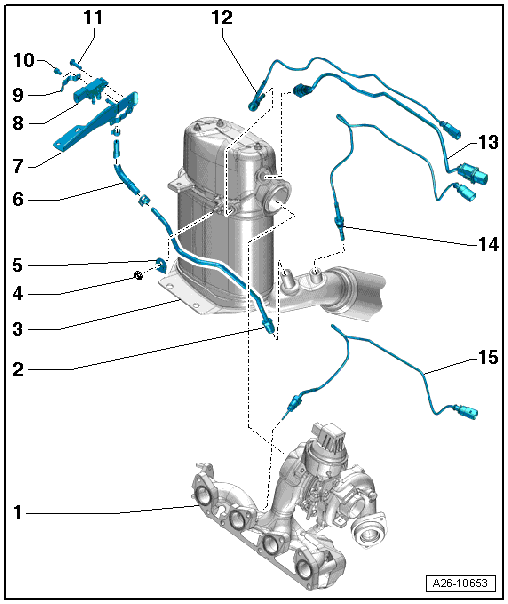

Montageübersicht - Abgastemperaturregelung
Vorsicht!
Die Gewinde der Abgastemperaturgeber -G495- und -G648- sind beschichtet. NICHT zusätzlich mit Heißschraubenpaste fetten und zwingend mit dem unten angegebenen Anzugsdrehmoment anziehen. Es kann ansonsten zum Lösen der Verschraubung und nachfolgenden Ausfällen kommen.
- Abgasturbolader
- Steuerleitung, 45 Nm
- wenn nicht verbaut, mit Blindstopfen verschlossen
- Partikelfilter
- 9 Nm
- Halter
- am Partikelfilter festgeschraubt
- Schlauch
- Halter
- für Differenzdruckgeber -G505-
- Differenzdruckgeber -G505-
- aus- und einbauen
- Halter
- 4,5 Nm
- 8 Nm
- Abgastemperaturgeber 3 -G495-, 60 Nm
- aus- und einbauen
- Gewinde des Gebers beschichtet
- nicht zusätzlich fetten oder ölen
- Lambdasonde -G39- mit Heizung für Lambdasonde -Z19-
- aus- und einbauen
- Abgastemperaturgeber 4 -G648-, 60 Nm
- aus- und einbauen
- Gewinde des Gebers beschichtet
- nicht zusätzlich fetten oder ölen
- Abgastemperaturgeber 1 -G235-, 45 Nm
- aus- und einbauen
- mit Heißschraubenpaste einstreichen; Heißschraubenpaste
Abgastemperaturgeber aus- und einbauen
Abgastemperaturgeber 1 -G235- aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

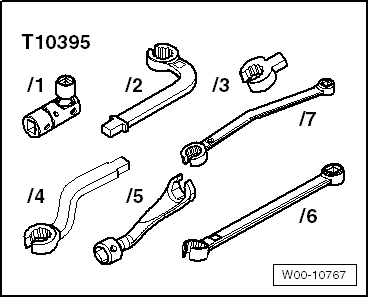

- Werkzeugsatz SW 17 -T10395-
Ausbauen

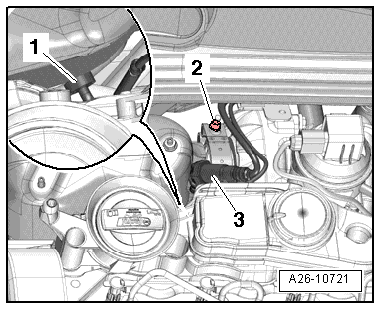

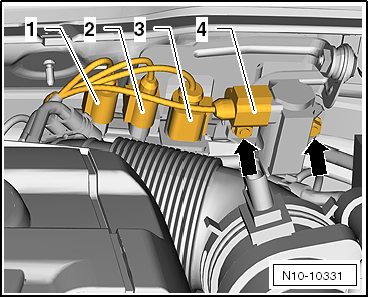

- Elektrische Steckverbindung -3- für Abgastemperaturgeber 1 -G235- trennen und elektrische Leitung frei legen.
Hinweis
Die Verschraubung wird von unten erreicht.

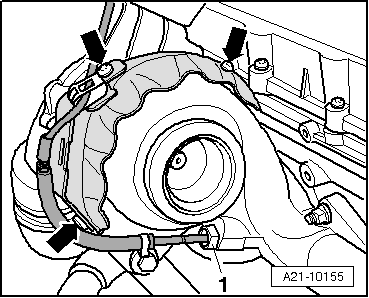

- Abgastemperaturgeber 1 -G235--Pos. 1- aus dem Abgaskrümmer herausschrauben.
Einbauen
- Anzugsdrehmoment
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Hinweis
- Gewinde des Abgastemperaturgebers mit Heißschraubenpaste einstreichen; Heißschraubenpaste.
- Kabelbinder beim Einbau wieder an der gleichen Stelle anbringen.
Einbaulage des Abgastemperaturgebers -G235-:

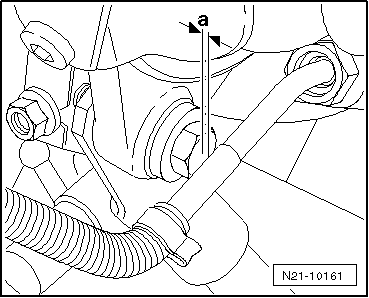

- Abgewinkelter Schaft muss einen Abstand -a- = 3 ... 5 mm zur Verschraubung der Stütze für Abgasturbolader haben.
- Elektrische Anschlüsse und Verlegung.
Abgastemperaturgeber 3 -G495- aus- und einbauen
Vorsicht!
Die Gewinde der Abgastemperaturgeber -G495- und -G648- sind beschichtet. NICHT zusätzlich mit Heißschraubenpaste fetten und zwingend mit dem angegebenen Anzugsdrehmoment anziehen. Es kann ansonsten zum Lösen der Verschraubung und nachfolgenden Ausfällen kommen.
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
- Werkzeugsatz SW 17 -T10395-
Ausbauen
- Lambdasonde -G39- mit Heizung für Lambdasonde -Z19- ausbauen.
- Elektrische Steckverbindung für Abgastemperaturgeber 3 -G495- trennen und elektrische Leitung frei legen.

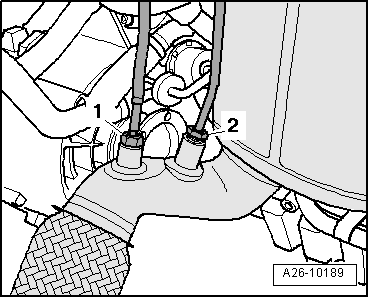

Golf, Golf Plus, Touran, Tiguan, Stecker für Abgastemperaturgeber 3 -G495--Pos. 1-
Passat und CC, Stecker für Abgastemperaturgeber 3 -G495--Pos. 2-
- Abgastemperaturgeber 3 -G495--Pos. 1- herausschrauben.
Einbauen
- Anzugsdrehmoment
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Hinweis
Kabelbinder beim Einbau wieder an der gleichen Stelle anbringen.
Einbaulage des Abgastemperaturgebers 3 -G495--Pos. 1-:
- Abgewinkeltes Ende zur Fahrzeugseite links.

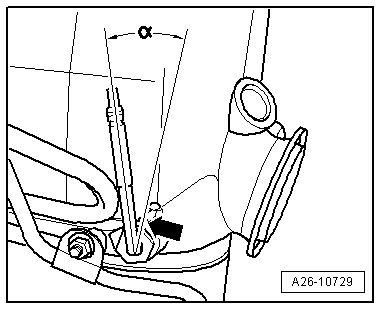

- Winkel -α- zur Markierung -Pfeil- = etwa 17º.
- Anzugsdrehmoment
- Lambdasonde -G39- mit Heizung für Lambdasonde -Z19- einbauen.
- Elektrische Anschlüsse und Verlegung.
Abgastemperaturgeber 4 -G648- aus- und einbauen
Vorsicht!
Die Gewinde der Abgastemperaturgeber -G495- und -G648- sind beschichtet. NICHT zusätzlich mit Heißschraubenpaste fetten und zwingend mit dem angegebenen Anzugsdrehmoment anziehen. Es kann ansonsten zum Lösen der Verschraubung und nachfolgenden Ausfällen kommen.
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
- Werkzeugsatz SW 17 -T10395-
Ausbauen

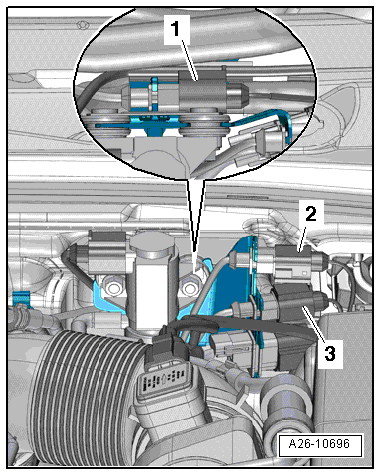

- Elektrische Steckverbindung -2- für Abgastemperaturgeber 4 -G648- trennen und elektrische Leitung frei legen.
Golf, Golf Plus, Tiguan, Touran, Stecker für Abgastemperaturgeber 4 -G648--Pos. 2-
Passat und CC, Stecker für Abgastemperaturgeber 4 -G648-

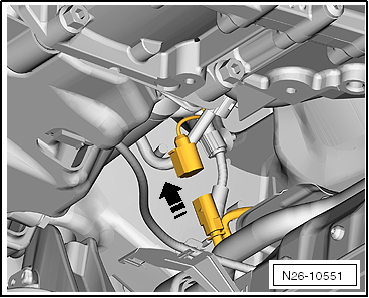

- Abgastemperaturgeber 4 -G648--Pos. 1- aus dem Abgasrohr hinter dem Partikelfilter herausschrauben.
Einbauen
- Anzugsdrehmoment
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
- Elektrische Anschlüsse und Verlegung.
Abgasreinigung
Montageübersicht - Abgasreinigung
Abgasvorrohr mit Partikelfilter - Montageübersicht
Hinweis
Abgaskrümmer aus- und einbauen.
Nach Montagearbeiten an der Abgasanlage darauf achten, dass die ...
Abgasrückführung
Montageübersicht - Abgasrückführung
9 Nm
Rohr für Abgasrückführung
mit Entkopplungselement; Entkopplungselement nicht biegen - Gefahr
von Rissbildung
9 Nm
Dich ...
