Volkswagen Tiguan Reparaturanleitung: Kühlmittelpumpe/Kühlmittelregelung

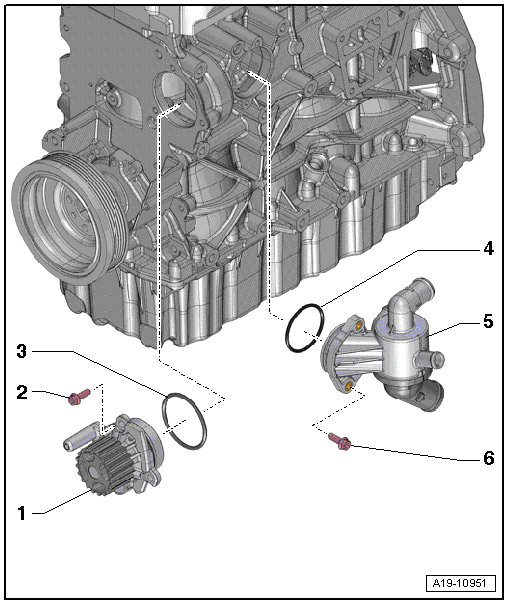

Montageübersicht - Kühlmittelpumpe/Kühlmittelregler

  1. Kühlmittelpumpe
    • aus- und einbauen
  2. 15 Nm
  3. O-Ring
    • ersetzen
  4. O-Ring
    • ersetzen
  5. 4/2-Wege-Ventil mit Kühlmittelregler
    • der Kühlmittelregler befindet sich innerhalb des 4/2-Wege-Ventils und kann nicht einzeln getauscht werden
    • aus- und einbauen
  6. 15 Nm

Kühlmittelpumpe aus- und einbauen

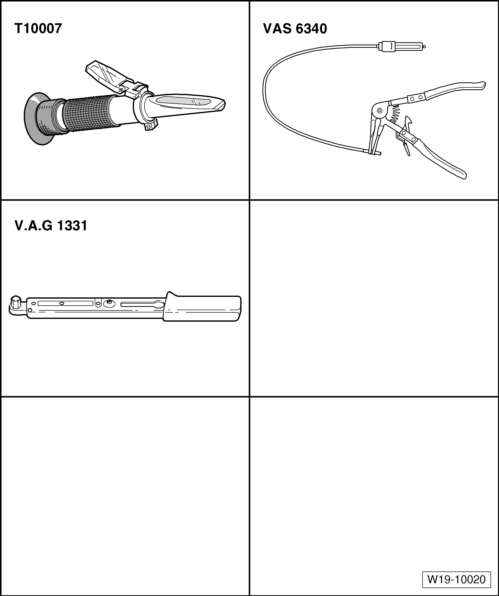

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Refraktometer -T10007A-
  • Drehmomentschlüssel (5 ... 50 Nm) -V.A.G 1331-
  • Schlauchklemmenzange -VAS 6340-

Ausbauen

Hinweis

Dichtungen und Dichtringe ersetzen.

  • Kühlmittel ablassen
  • Keilrippenriemen ausbauen
  • Zahnriemen ausbauen

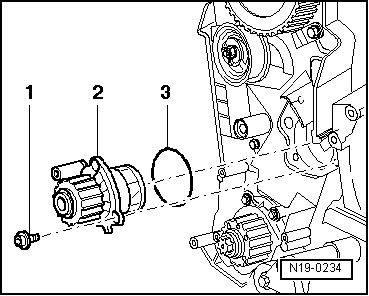

  • Befestigungsschrauben -1- der Kühlmittelpumpe -2- herausschrauben und Kühlmittelpumpe vorsichtig herausnehmen.

Volkswagen Tiguan. N19-0234

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

  • Den neuen O-Ring -3- mit Kühlmittel benetzen.
  • Kühlmittelpumpe -2- in den Zylinderblock einsetzen und die Befestigungsschrauben -1- mit 15 Nm festziehen.

Volkswagen Tiguan. N19-0234

Hinweis

Der Verschlussstopfen der Kühlmittelpumpe zeigt nach unten.

  • Zahnriemen einbauen.
  • Keilrippenriemen einbauen.
  • Kühlmittel auffüllen.

4/2-Wege-Ventil mit Kühlmittelregler aus- und einbauen

Hinweis

Der Kühlmittelregler befindet sich innerhalb des 4/2-Wege-Ventils und kann nicht einzeln getauscht werden.

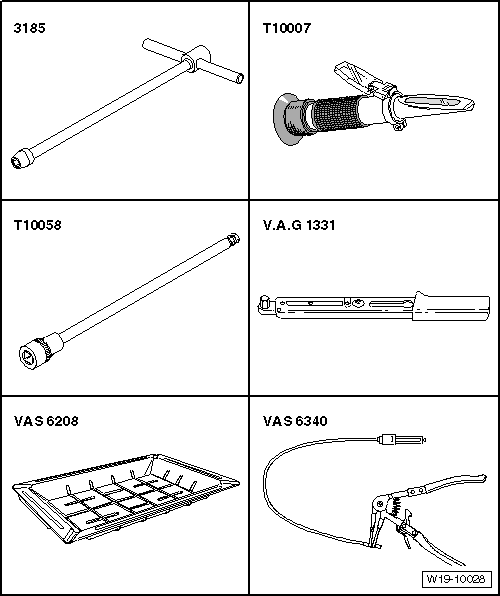

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Gelenkschlüssel Schlüsselweite 10 -3185-
  • Refraktometer -T10007A-
  • Steckeinsatz -T10058-
  • Drehmomentschlüssel -V.A.G 1331/-
  • Auffangwanne für Werkstattkräne -VAS 6208-
  • Schlauchklemmenzange -VAS 6340-

Ausbauen

Hinweis

Dichtungen und Dichtringe ersetzen.

  • Kühlmittel ablassen.
  • Motorabdeckung abbauen.
  • Luftfiltergehäuse mit Luftmassenmesser und dem Verbindungsrohr ausbauen.
  • Batterie ausbauen

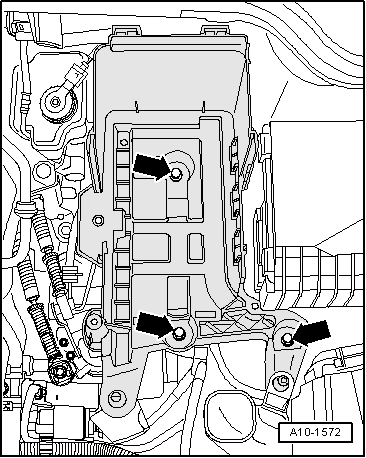

  • Batterieträger ausbauen, dazu die Befestigungsschrauben -Pfeile- herausdrehen.

Volkswagen Tiguan. A10-1572

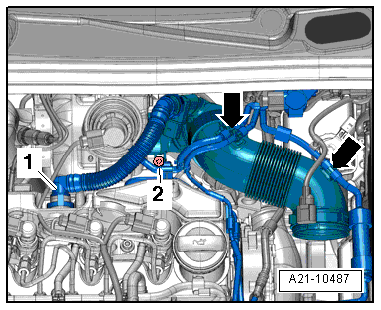

  • Schlauch -1- für Kurbelgehäuseentlüftung von der Zylinderkopfhaube abbauen. Dazu die Entriegelungstasten drücken.
  • Unterdruckschläuche -Pfeile- am Luftführungsrohr frei legen.

Volkswagen Tiguan. A21-10487

  • Schraube -2- herausdrehen, das Luftführungsrohr mit Ansaugstutzen nach hinten schwenken und vom Abgasturbolader abnehmen.

Volkswagen Tiguan. A21-10487

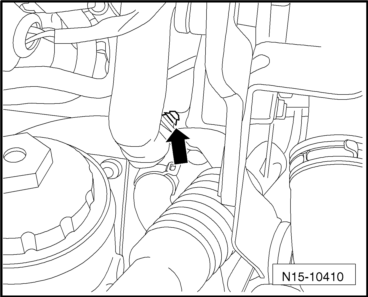

  • Leitungsstrang aus dem Halter -Pfeil- clipsen.

Volkswagen Tiguan. N15-10410

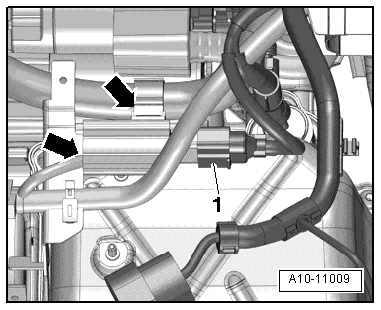

  • Leitungsstränge -Pfeile- und elektrische Steckverbindung -1- am Halter freilegen.

Volkswagen Tiguan. A10-11009

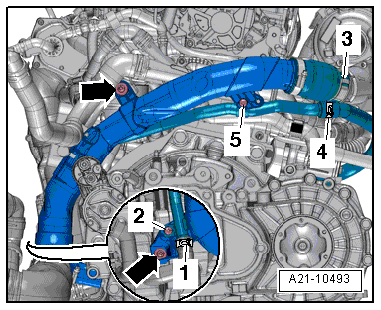

  • Schrauben -2, 5- und -Pfeile- herausdrehen.
  • Die elektrischen Leitungen und Schläuche mit dem Abdrückhebel -80 - 200- am Luftführungsrohr links freilegen.
  • Schlauchschelle -3- lösen und das Luftführungsrohr links abnehmen.

Volkswagen Tiguan. A21-10493

Kühlmitteltemperaturgeber aus- und einbauen

Kühlmitteltemperaturgeber am Kühlerausgang -G83- aus- und einbauen

Ausbauen

  • Motor kalt.

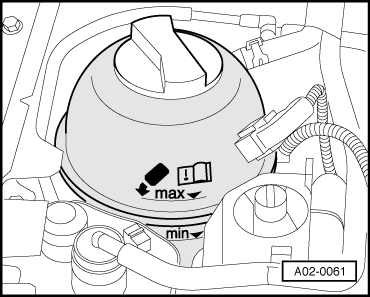

  • Verschlussdeckel für Kühlmittelausgleichsbehälter kurz öffnen, um Restdruck im Kühlsystem abzubauen.
  • Motorabdeckung ausbauen.

Volkswagen Tiguan. A02-0061

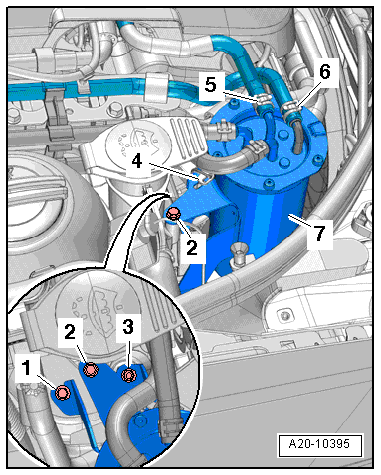

  • Schraube -1- lösen.
  • Schraube -2- und die Mutter -3- herausdrehen.
  • Halter -4- vom Kraftstofffilter abnehmen, Kraftstofffilter -7- mit angeschlossenen Kraftstoffschläuchen -5- und -6- zur Seite legen.

Volkswagen Tiguan. A20-10395

  • Stecker -2- am Kühlmitteltemperaturgeber am Kühlerausgang -G83- abziehen.

Hinweis

Um austretendes Kühlmittel aufzufangen, einen Lappen unter legen.

  • Halteklammer -1- abziehen und Kühlmitteltemperaturgeber am Kühlerausgang -G83- aus dem Anschlussstutzen am Kühlmittelrohr ziehen.

Volkswagen Tiguan. A19-10745

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

  • O-Ring ersetzen.
  • Um zu vermeiden, dass Kühlmittel verloren geht, den neuen Kühlmitteltemperaturgeber am Kühlerausgang -G83- sofort in das Kühlmittelrohr einsetzen.
  • Kühlmittelstand prüfen.
