Volkswagen Tiguan Reparaturanleitung: Ein- und Auslassventile
Ventilmaße
Hinweis
Ein- und Auslassventile dürfen nicht nachgearbeitet werden. Nur das Einschleifen ist zulässig.

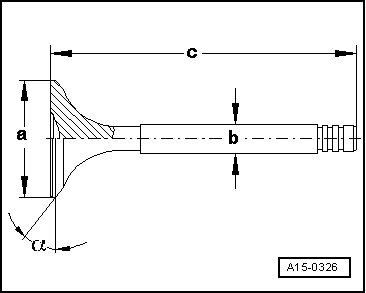

| Maß | Einlassventil | Auslassventil | |
| Ø a | mm | 28,10 | 26,00 |
| Ø b | mm | 5,975 | 5,965 |
| c | mm | 99,30 | 99,10 |
| α | ∠º | 45 | 45 |
Ventilsitze nacharbeiten
Hinweis
Die Ventilsitze dürfen wegen der engen Toleranzen nicht nachgearbeitet werden.
Ventilführungen prüfen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

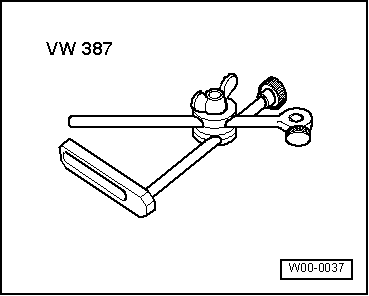

- Universal-Messuhrhalter -VW 387-

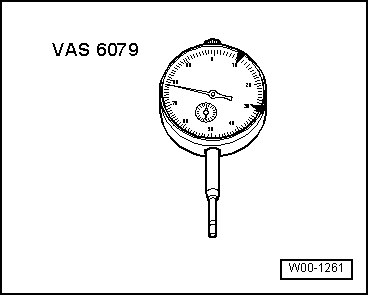

- Messuhr -VAS 6079-
Arbeitsablauf
Hinweis
- Wenn das Ventil im Rahmen einer Reparatur ersetzt wird, zur Messung neues Ventil verwenden.
- Wegen der unterschiedlichen Schaftdurchmesser darf nur ein Einlassventil in der Einlassführung und ein Auslassventil in der Auslassführung verwendet werden.

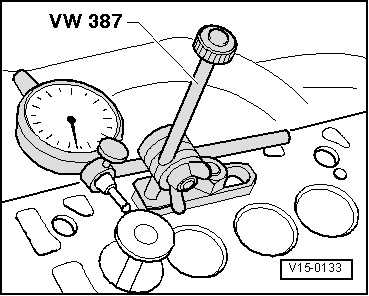

- Messuhr -VAS 6079- mit Universal-Messuhrhalter -VW 387- am Zylinderkopf befestigen.
- Ventil in die Ventilführung stecken.
- Das Ventilschaftende muss mit der Führung abschließen.
- Kippspiel ermitteln.
- Verschleißgrenze: 1,0 mm.
- Wenn die Verschleißgrenze überschritten wird, Messung mit neuen Ventilen wiederholen.
- Wenn die Verschleißgrenze weiterhin überschritten wird, Zylinderkopf wechseln.
Hinweis
Die Ventilführungen können nicht gewechselt werden.
Ventile prüfen
- Ventile am Schaft und an der Sitzfläche auf Einlaufspuren prüfen.
- Wenn deutliche Einlaufspuren zu erkennen sind, Ventil wechseln.
Ventiltrieb
Montageübersicht - Ventiltrieb
Vorsicht!
Beschädigungsgefahr von Ventilen und Kolbenböden nach Arbeiten am
Ventiltrieb.
Weil sich die hydraulischen Ausgleichselemente setzen müssen, darf d ...
