Volkswagen Tiguan Reparaturanleitung: Motorabdeckung

Motorabdeckung aus- und einbauen

Ausbauen

Vorsicht!

Der Halter für die Motorabdeckung an der Zylinderkopfhaube kann bei unsachgemäßer Demontage abbrechen. Motorabdeckung unbedingt nach der folgenden Anweisung abbauen.

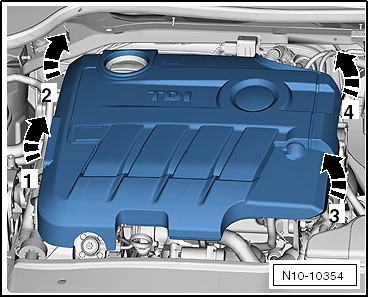

  • Motorabdeckung in den Bereichen der -Pfeile- und in der eingezeichneten Reihenfolge nach oben aus den Befestigungen ziehen. Dazu so weit wie möglich unter die Motorabdeckung greifen.

Volkswagen Tiguan. N10-10354

Einbauen

Vorsicht!

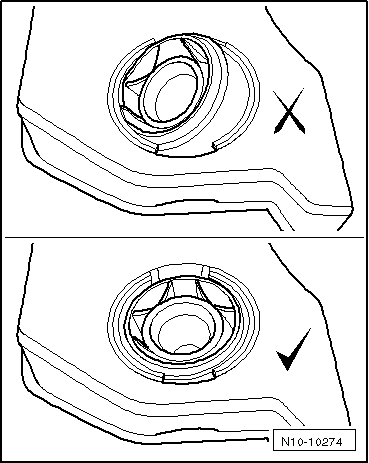

Vor der Montage der Motorabdeckung ist die korrekte Position der 4 Befestigungselemente (Kugelpfannen) zu prüfen. Ggf. sind diese wieder in ihre Position zu bringen. Es kommt ansonsten zu Schäden an der Motorabdeckung.

  • Wenn Notwendig, die Kugelpfannen der Motorabdeckung in die korrekte Position drücken.
  • Die Motorabdeckung auf die Befestigungspunkte setzen und an den Ecken in die Verrastung drücken.

Volkswagen Tiguan. N10-10274
