Volkswagen Tiguan Betriebsanleitung: Abmessungen

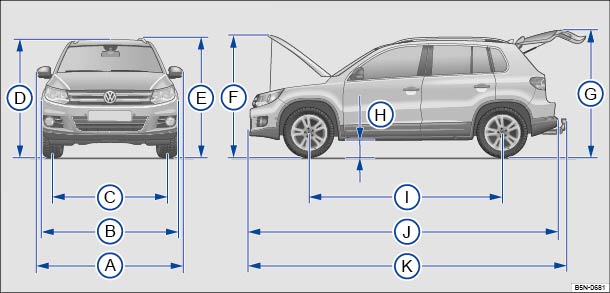

Abb. 20 Abmessungen.
Lesen und beachten Sie zuerst die einleitenden
Informationen und Sicherheitshinweise⇒
Einleitung
zum Thema Die Angaben in der Tabelle gelten für das deutsche Grundmodell in der Basisausstattung.
Durch andere Felgen- und Reifengrößen, Mehrausstattungen, unterschiedliche Fahrzeugausstattungen und den nachträglichen Anbau von Zubehör sowie bei Sonderfahrzeugen und bei Fahrzeugen für andere Länder können die angegebenen Werte abweichen.
| Legende für ⇒ Abb. 20 : | Wert | |
|---|---|---|
| Ⓐ | Breite (von Außenspiegel zu Außenspiegel) | 2041 mm |
| Ⓑ | Breite | 1809 mm |
| Breite mit Radhausverbreiterung | 1863 mm | |
| Ⓒ | Spurweite vorn | 1549 – 1575 mm |
| Spurweite hinten | 1551 – 1577 mm | |
| Ⓓ | Höhe bei Leergewichta) bis Dachoberkante | 1665 mm |
| Ⓔ | Maximale Höhe bei Leergewichta) | 1701 mm |
| Ⓕ | Höhe bei geöffneter Motorraumklappe und Leergewichta) | 1868 mm |
| Ⓖ | Höhe bei geöffneter Gepäckraumklappe und Leergewichta) | 2043 mm |
| Ⓗ | Bodenfreiheit im fahrbereiten Zustandb) zwischen den Achsen | 193 mm |
| Ⓘ | Radstand | 2605 mm |
| Ⓙ | Länge bei Standard-Front (von Stoßfänger zu Stoßfänger) | 4426 mm |
| Länge bei Offroad-Front (von Stoßfänger zu Stoßfänger) | 4433 mm | |
| Ⓚ | Länge bei Standard-Front mit angebauter Anhängekupplung (wenn werkseitig geliefert) | 4519 mm |
| Länge bei Offroad-Front mit angebauter Anhängekupplung (wenn werkseitig geliefert) | 4526 mm | |
| Minimaler Wendekreisdurchmesser | 12 m | |
Hinweis
- Parkplätze mit hochstehenden Bordsteineinfassungen oder festen Begrenzungen vorsichtig befahren. Diese aus dem Boden ragenden Gegenstände können beim Ein- und Ausparken den Stoßfänger und andere Fahrzeugteile beschädigen.
- Vorsichtig durch Senken und über Grundstückseinfahrten, Rampen, Bordsteine und andere Gegenstände fahren. Tief liegende Fahrzeugteile wie Stoßfänger, Spoiler und Teile des Fahrwerks, Motors oder der Abgasanlage können beim Überfahren beschädigt werden.
a) Leergewicht ohne Fahrer, ohne Zuladung.
b) Leergewicht mit Fahrer (75 kg) und Betriebsflüssigkeiten.
