Volkswagen Tiguan Betriebsanleitung: Kindersitz mit ISOFIX befestigen

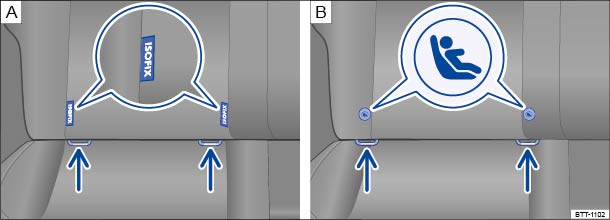

Abb. 80 Am Fahrzeugsitz: Kennzeichnung der ISOFIX-Verankerungspunkte für Kindersitze.

Abb. 81 Prinzipdarstellung: ISOFIX-Kindersitz mit Rastarmen einbauen.

Übersicht Einbau mit ISOFIX

Die folgende Tabelle zeigt die Einbaumöglichkeiten von ISOFIX-Kindersitzen an den ISOFIX-Verankerungspunkten der einzelnen Fahrzeugplätze.

• Größenklasse: die Angabe der Größenklasse entspricht dem für den Kindersitz zulässigen Körpergewicht. Bei Kindersitzen mit Zulassung universal oder semi-universal ist die Größenklasse auf dem ECE-Prüfsiegel angegeben. Die Angabe der Größenklasse ist am jeweiligen Kindersitz angebracht.

• X: Sitzplatz nicht für die Befestigung eines ISOFIX-Kindersitzes dieser Gruppe geeignet.

• IL-SU: geeigneter Sitzplatz für den Einbau eines ISOFIX-Kindersitzes mit der Zulassung semi-universal. Fahrzeugliste des Kindersitzherstellers beachten.

• IUF: geeigneter Sitzplatz für den Einbau eines ISOFIX-Kindersitzes mit der Zulassung universal.

Kindersitze mit ISOFIX einbauen

Der Einbauort der ISOFIX-Verankerungspunkte ist entweder durch ein Symbol oder durch Etiketten mit dem Schriftzug ISOFIX gekennzeichnet ⇒ Abb. 80 .

• Beachten und befolgen Sie die Hinweise ⇒ Grundsätzliches zum Einbau und zur Nutzung von Kindersitzen .

• Die Rastarme des Kindersitzes in Pfeilrichtung auf die ISOFIX-Verankerungen ⇒ Abb. 81  schieben. Der Kindersitz muss sicher und hörbar einrasten.

• Zugprobe an beiden Seiten des Kindersitzes durchführen, ob der Kindersitz richtig eingerastet ist.

Verwendung von Einführhilfen

Wenn Verankerungspunkte für Kindersitze nicht direkt zugänglich sind, lässt sich der Ein-/Ausbau von Kindersitzen durch Einführhilfen erleichtern. Dazu zunächst Einführhilfen an den Verankerungspunkten anbringen. Anschließend Kindersitz gemäß Einbauanleitung befestigen.

Hinweis

• Vor dem Vorklappen der Rücksitze oder wenn der Kindersitz ausgebaut wird, Einführhilfen immer von den Verankerungspunkten abziehen.
