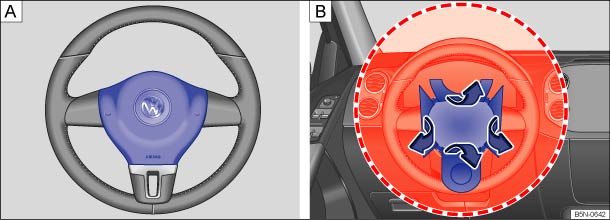

Abb. 71 Einbauort und Entfaltungsbereich des Fahrer-Frontairbags.

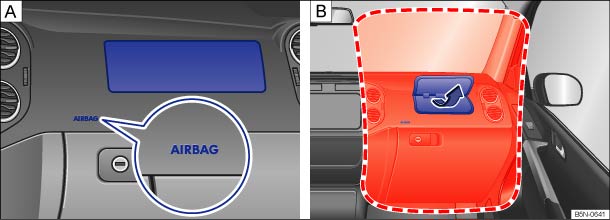

Abb. 72 Einbauort und Entfaltungsbereich des Beifahrer-Frontairbags.
Das Frontairbag-System bietet in Ergänzung zu den Sicherheitsgurten einen zusätzlichen Schutz für den Kopf- und Brustbereich des Fahrers und des Beifahrers bei Frontalkollisionen mit höherer Unfallschwere. Es muss immer der größtmögliche Abstand zum Frontairbag eingehalten werden ⇒ Sitzposition einstellen . Dadurch können sich die Frontairbags im Falle einer Auslösung vollständig entfalten und somit eine maximale Schutzwirkung bieten.
Der Frontairbag für den Fahrer befindet sich im Lenkrad ⇒
Abb. 71 und der
Frontairbag für den Beifahrer in der Instrumententafel ⇒ Abb. 72
.
Die Airbageinbauorte sind durch die Schriftzüge AIRBAG gekennzeichnet.
Die rot eingerahmten Bereiche ⇒ Abb. 71
und ⇒ Abb. 72
werden
von den auslösenden Frontairbags erfasst (Entfaltungsbereich). Deshalb dürfen in
diesen Bereichen niemals Gegenstände abgelegt oder befestigt werden ⇒
.
Die werkseitig montierten Anbauteile werden vom auslösenden Fahrer- und Beifahrer-Frontairbag
nicht erfasst.
Beim Entfalten der Fahrer- und Beifahrer-Frontairbags werden
die Airbagabdeckungen aus dem Lenkrad ⇒ Abb. 71
bzw. der Instrumententafel ⇒ Abb. 72
herausgeklappt.
Gefahr
Warnung
