Volkswagen Tiguan Reparaturanleitung: Kupplungsgehäuse

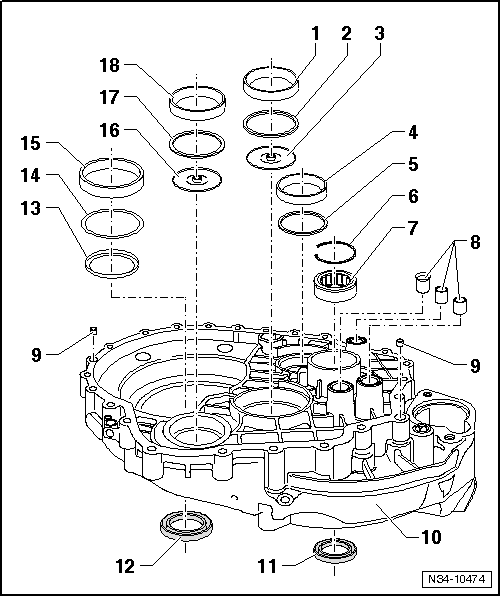

Montageübersicht - Kupplungsgehäuse

Hinweis

Bei Ersatz der Kegelrollenlager neue Einstellscheiben, von der gleichen Dicke wie die Bisherigen, wieder einbauen.

1. Außenring/Kegelrollenlager
   • für Abtriebswelle 1. und 2. Gang
   • aus- und einbauen
   • bei Ersatz: Einstellscheibe , mit der gleichen Dicke, einbauen
2. Einstellscheibe
   • für Abtriebswelle 1. und 2. Gang
   • Dicke notieren
   • wird beim Ausbau beschädigt, ersetzen
3. Ölablenkscheibe
   • Einbaulage: Absatz an der Bohrung zeigt zur Abtriebswelle
4. Außenring/Kegelrollenlager
   • für Abtriebswelle 3. und 4. Gang
   • aus- und einbauen
   • bei Ersatz: Einstellscheibe , mit der gleichen Dicke, einbauen
5. Einstellscheibe
   • für Abtriebswelle 3. und 4. Gang
   • Dicke notieren
   • wird beim Ausbau beschädigt, ersetzen
6. Sicherungsring
   • in umlaufende Nut im Kupplungsgehäuse einsetzen
7. Zylinderrollenlager
   • für Antriebswelle
   • aus- und einbauen
8. Lagerbuchse
   • für Schaltstange
   • ausziehen
   • einbauen
9. Passhülse
   • 2 Stück
10. Kupplungsgehäuse
11. Dichtring für Antriebswelle
    • ersetzen
    • Dichtring kann bei zerlegtem Getriebe mit dem Ausdrückhebel -VW 681- ausgebaut werden
12. Dichtring
    • bei Frontantrieb: ersetzen bei eingebautem Schaltgetriebe
    • bei Allradantrieb: ersetzen bei eingebautem Schaltgetriebe
13. Scheibe
    • für Ausgleichsgetriebe
    • Einbaulage: der Absatz am Innendurchmesser zeigt zum Dichtring
14. Einstellscheibe
    • für Ausgleichsgetriebe
    • Ausgleichsgetriebe einstellen
15. Außenring/Kegelrollenlager
    • für Ausgleichsgetriebe
    • aus- und einbauen
    • bei Ersatz: Einstellscheibe , mit der gleichen Dicke, einbauen
16. Ölablenkscheibe
    • Einbaulage: Absatz an der Bohrung zeigt zur Abtriebswelle
17. Einstellscheibe
    • für Abtriebswelle Rückwärtsgang
    • Dicke notieren
18. Außenring/Kegelrollenlager
    • für Abtriebswelle Rückwärtsgang
    • aus- und einbauen
    • bei Ersatz: Einstellscheibe , mit der gleichen Dicke, einbauen

Kupplungsgehäuse in Stand setzen

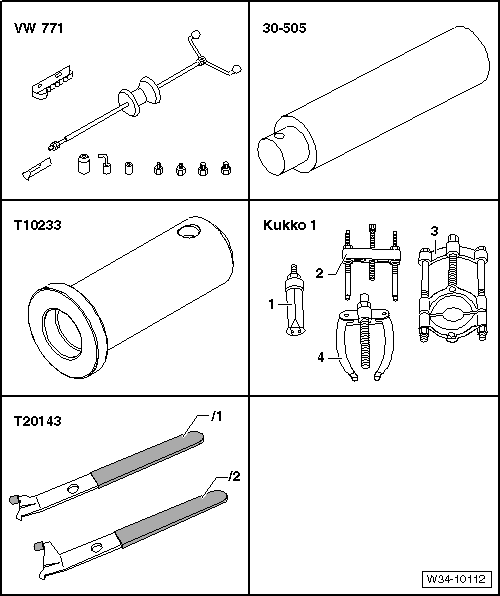

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Mehrzweckwerkzeug -VW 771-
• Einsteckdorn -30-505-
• Druckstück -T10233-
• Ausziehhaken -T20143/1-
• -1-Innenauszieher -Kukko 21/3-
• Weitere Spezialwerkzeuge entnehmen Sie bitte den Beschreibungen zur Instandsetzung der Antriebswelle bzw. der Abtriebswellen.

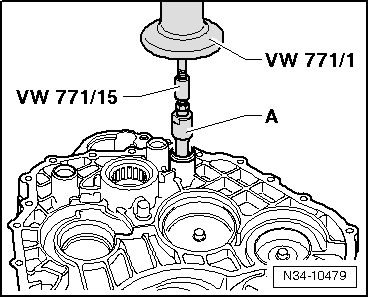

Lagerbuchse für Schaltstange ausziehen

1. z. B.  Innenauszieher -Kukko 21/3- 18,5... 23,5 mm

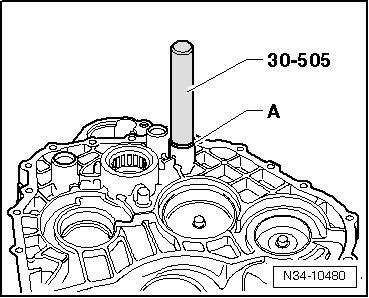

Lagerbuchse -A- für Schaltstange bis Anschlag eintreiben
