Volkswagen Tiguan Reparaturanleitung: Getriebegehäuse

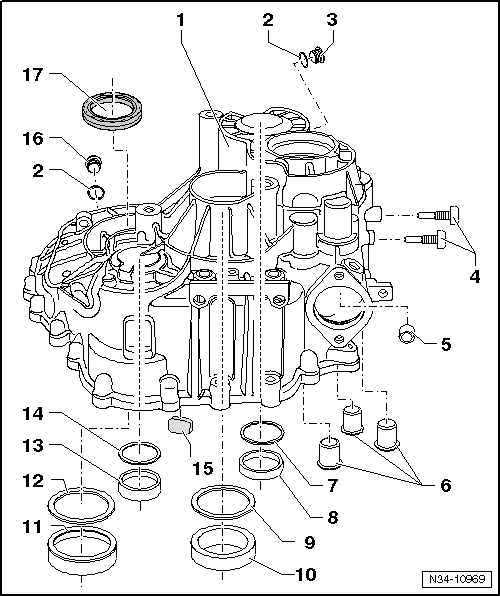

Montageübersicht - Getriebegehäuse

Hinweis

Bei Ersatz der Kegelrollenlager neue Einstellscheiben, von der gleichen Dicke wie die Bisherigen, wieder einbauen.

1. Getriebegehäuse
2. Dichtring
   • immer ersetzen
3. Öleinfüllschraube
   • Anzugsdrehmoment ⇒ Getriebeöl im Schaltgetriebe prüfen
4. Schraube, 35 Nm
   • Tiguan: kurz nach Serienanlauf entfallen
   • Gewindebohrung für die Schraube ist dann geschlossen
   • Sharan: nicht vorhanden
5. Lagerbuchse
   • für Schaltwelle
   • ausziehen
   • eintreiben
6. Lagerbuchse
   • für Schaltstange
   • ausziehen
   • eintreiben
7. Einstellscheibe
   • für Abtriebswelle 3. und 4. Gang
   • Dicke notieren
   • wird beim Ausbau beschädigt, ersetzen
8. Außenring/Kegelrollenlager
   • für Abtriebswelle 3. und 4. Gang
   • aus- und einbauen
   • bei Ersatz: Einstellscheibe , mit der gleichen Dicke, einbauen
9. Einstellscheibe
   • für Abtriebswelle 1. und 2. Gang
   • Dicke notieren
   • wird beim Ausbau beschädigt, ersetzen
10. Außenring/Kegelrollenlager
    • für Abtriebswelle 1. und 2. Gang
    • aus- und einbauen
    • bei Ersatz: Einstellscheibe , mit der gleichen Dicke, einbauen
11. Außenring/Kegelrollenlager
    • für Ausgleichsgetriebe
    • aus- und einbauen
    • bei Ersatz: Ausgleichsgetriebe einstellen
12. Einstellscheibe
    • für Ausgleichsgetriebe
    • Ausgleichsgetriebe einstellen
13. Außenring/Kegelrollenlager
    • für Abtriebswelle Rückwärtsgang
    • aus- und einbauen
    • bei Ersatz: Einstellscheibe, mit der gleichen Dicke, einbauen
14. Einstellscheibe
    • für Abtriebswelle Rückwärtsgang
    • Dicke notieren
    • wird beim Ausbau beschädigt, ersetzen
15. Magnet
    • mit Dichtungspaste -AMV 188 200 03- in das Getriebegehäuse einkleben
16. Ölablassschraube, 45 Nm
17. Dichtring
    • ersetzen bei eingebautem Schaltgetriebe

Getriebegehäuse in Stand setzen

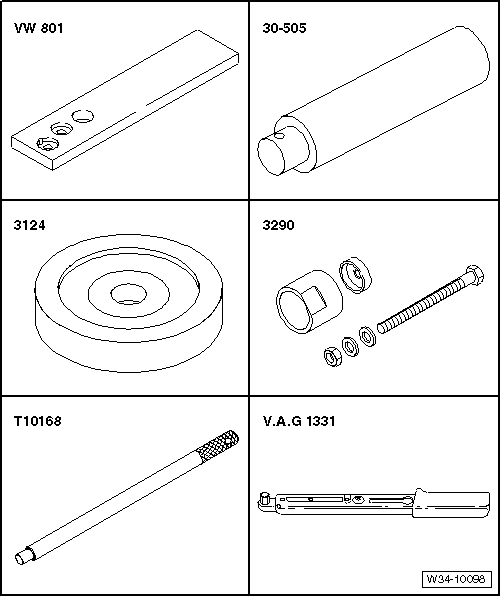

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Halteplatte -VW 801-
• Einsteckdorn -30-505-
• Druckstück -3124-
• Montagevorrichtung -3290-
• Dorn -T10168-
• Drehmomentschlüssel -V.A.G 1331-

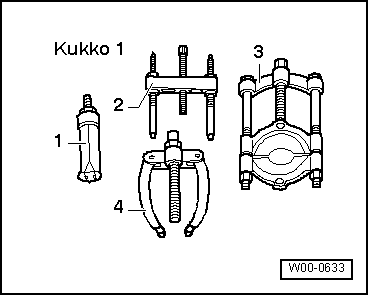

• -1-Innenauszieher -Kukko 21/3-
• Gewindeadapter von Gegenstütze -Kukko 22/1-
• -4-Gegenstütze -Kukko 22/2-
• Dichtungspaste -AMV 188 200 03-
• Weitere Spezialwerkzeuge entnehmen Sie bitte den Beschreibungen zur Instandsetzung der Antriebswelle bzw. der Abtriebswellen.

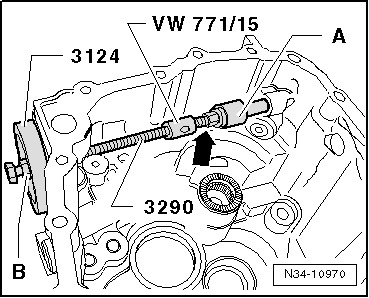

Lagerbuchse für Schaltwelle ausziehen

• Gewindeadapter -Pfeil- von Gegenstütze -Kukko 22/1- verwenden.
• Halten Sie die Spindel der Montagevorrichtung -3290- fest und drehen Sie die Mutter -B-.

1. Innenauszieher 14,5...18,5 mm, z. B. -Kukko 21/2-

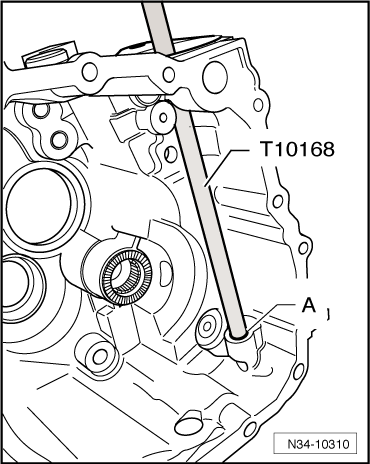

Lagerbuchse -A- für Schaltwelle bis Werkzeuganschlag eintreiben

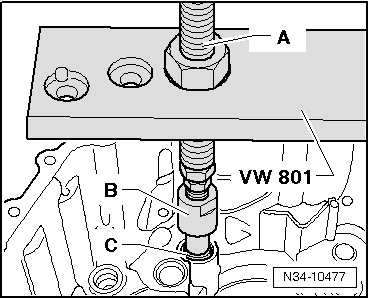

Lagerbuchse -C- für Schaltstange ausziehen

1. z. B.  Gegenstütze -Kukko 22/2-.
2. z. B.  Innenauszieher -Kukko 21/3- 18,5... 23,5 mm

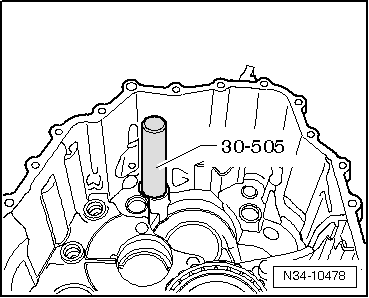

Lagerbuchse für Schaltstange bis Anschlag eintreiben
