Volkswagen Tiguan Reparaturanleitung: Aggregatelagerung

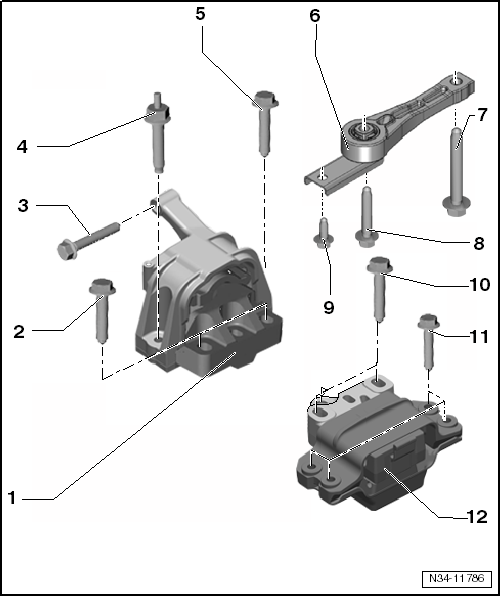

1. Motorlager
2. Schraube
   • Motorlager an Motor
3. Schraube
   • Motorlager an Karosserie
4. Schraube
   • Motorlager an Karosserie
5. Schraube
   • Motorlager an Karosserie
6. Pendelstütze
7. Schraube
   • Pendelstütze an Aggregateträger
8. Schraube
   • Pendelstütze an Getriebe
9. Schraube
   • Pendelstütze an Getriebe
10. Schraube
    • Getriebelager an Getriebe
    • 60 Nm +90º
    • immer ersetzen
11. Schraube
    • Getriebelager an Karosserie
12. Getriebelager

Transport des Getriebes

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

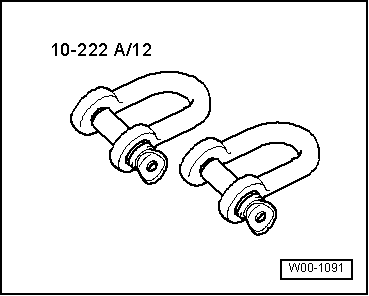

• Schäkel -10-222A/12-

• Zusatzhaken -10-222A/2-

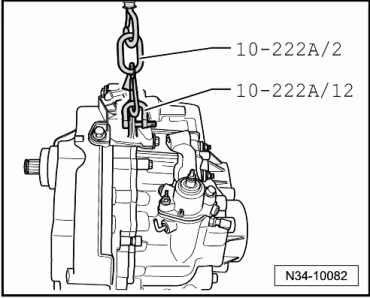

Zum Transport des Schaltgetriebes sowie zum Einrichten der Getriebeaufnahme -3282- kann der Schäkel -10-222A/12- in Verbindung mit dem Zusatzhaken -10-222A/2- und dem Werkstattkran verwendet werden.

• Schäkel -10-222A/12- am Getriebegehäuse befestigen.
• Getriebe mit Werkstattkran und Zusatzhaken -10-222A/2- aufnehmen.

Getriebeöl

Getriebeölstand im Schaltgetriebe prüfen und nachfüllen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

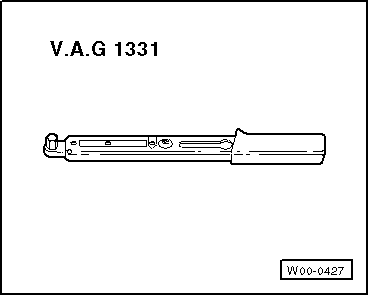

• Drehmomentschlüssel -V.A.G 1331-

Allradantrieb: Das Schaltgetriebe und das Winkelgetriebe haben getrennte Ölhaushalte.

Getriebeöl für Schaltgetriebe → Elektronischen Ersatzteilkatalog "ETKA".

Achsöl im Winkelgetriebe prüfen.

• Geräuschdämpfung abbauen → Karosserie-Montagearbeiten Außen;

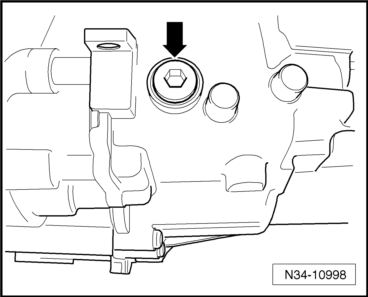

• Schraube zur Getriebeölkontrolle -Pfeil- herausschrauben.

Der Ölstand ist korrekt, wenn das Getriebe bis Unterkante Öleinfüllbohrung befüllt ist.

• Schraube -Pfeil- mit neuem Dichtring einschrauben und mit 45 Nm festziehen.

Bei Neubefüllung ist Folgendes zu beachten:

• Schraube -Pfeil- herausschrauben.
• Getriebeöl bis Unterkante Einfüllbohrung auffüllen.
• Schraube -Pfeil- mit neuem Dichtring einschrauben und mit 45 Nm festziehen.
• Falls vorhanden, Geräuschdämpfung an das Getriebe anbauen.
• Geräuschdämpfung unterhalb Motor/Getriebe einbauen.
