Volkswagen Tiguan Reparaturanleitung: Getriebe ausbauen - Tiguan Allradantrieb mit Turbodiesel Motor

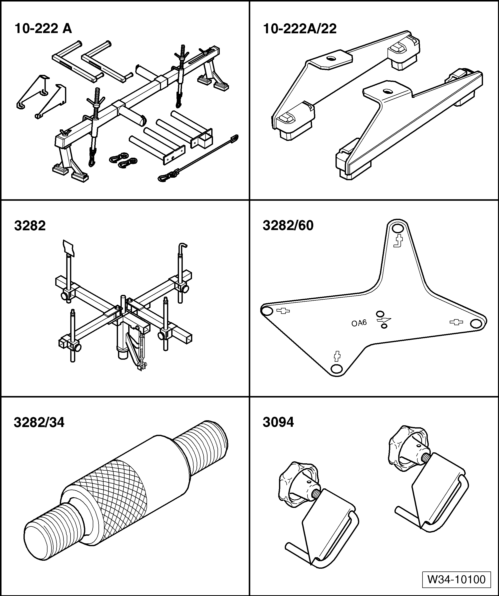

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Abfangvorrichtung -10-222 A-
  • Adapter -10-222 A /22-
  • Adapter -10-222 A /3-
  • Motor- und Getriebeheber -V.A.G 1383 A-
  • Getriebeaufnahme -3282-
  • Justierplatte -3282/60-
  • Aufnahmeelemente für Getriebe, (beim Aufsetzen der Justierplatte auf Getriebeaufnahme bestimmen)
  • Schlauchklemmen bis Ø 25 mm -3094-

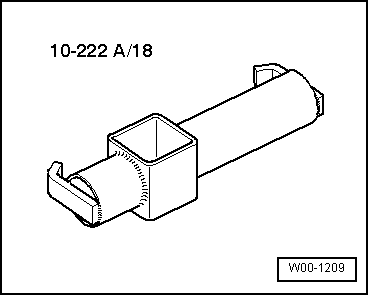

Adapter -10-222 A /18-

Volkswagen Tiguan. W00-1209

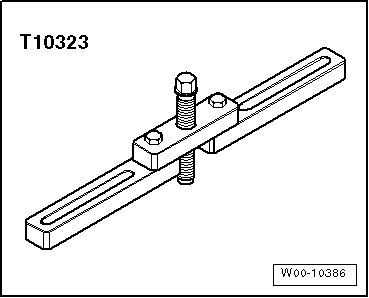

Abstützvorrichtung -T10323-

Volkswagen Tiguan. W00-10386

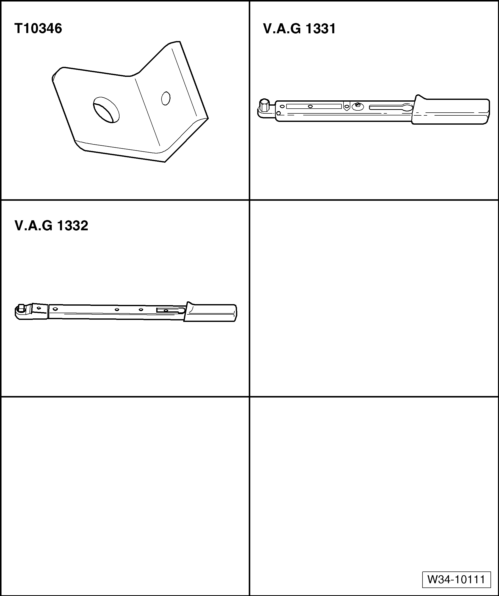

  • Halter -T10346-
  • oder Halter -T10346/1-
  • Drehmomentschlüssel -V.A.G 1331-
  • Drehmomentschlüssel -V.A.G 1332-
  • Schmierfett für Kupplungsscheibensteckverzahnung -G 000 100-
  • Fett für Schaltbetätigung über den → Elektronischen Teilekatalog (ETKA) zuordnen.
  • Bundschraube M 6 X 80



  • Prüfen Sie, ob ein codiertes Radio eingebaut ist. In diesem Fall erfragen Sie bitte die Anti-Diebstahl-Codierung.
  • Masseband der Batterie abklemmen → Elektrische Anlage;

Im späteren Arbeitsablauf wird die Abfangvorrichtung -10-222 A- mit den Aufnahmeösen des Motors verbunden.

  • Wenn diese wegen der Motorabdeckung nicht zugänglich sind, bauen Sie die Abdeckung vom Motor ab.
  • Bauen Sie das komplette Luftfiltergehäuse aus, wenn es sich im Bereich der Batterie befindet.
  • Batterie und Batterieträger ausbauen → Elektrische Anlage;
  • Bauen Sie den Umlenkhebel gemeinsam mit Seilzugarretierung aus.

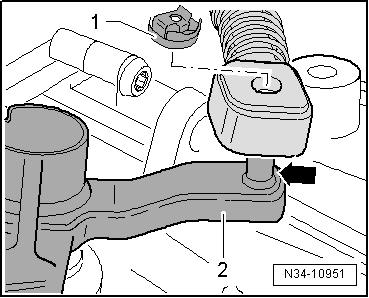

  • Sicherungsscheibe -1- für den Schaltseilzug vom Getriebeschalthebel -2- abbauen.
  • Schaltseilzug von dem Zapfen abziehen -Pfeil-.
  • Getriebeschalthebel -2- abbauen.

Volkswagen Tiguan. N34-10951

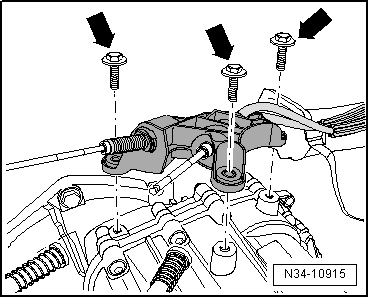

  • Seilzugwiderlager vom Getriebe abbauen -Pfeile-, seitlich ablegen und hochbinden.

Volkswagen Tiguan. N34-10915

Fahrzeuge mit einer Rohrleitung zwischen Geber- und Nehmerzylinder

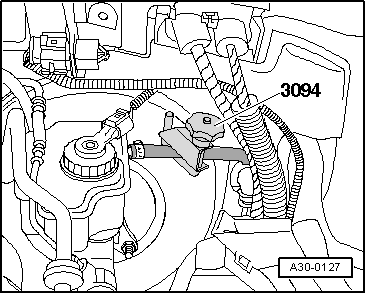

  • Klemmen Sie den Nachlaufschlauch zum Geberzylinder mit der Schlauchklemme -3094- ab.

Volkswagen Tiguan. A30-0127

Fahrzeuge mit einer Rohr-Schlauchleitung zwischen Geber- und Nehmerzylinder

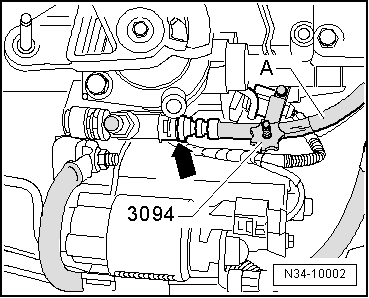

  • Klemmen Sie den Schlauch für die Rohr-Schlauchleitung -A- zum Nehmerzylinder mit der Schlauchklemme -3094- ab.

Fortsetzung für alle

  • Klammer -Pfeil- für Rohr-Schlauchleitung bzw. Rohrleitung bis zum Anschlag herausziehen.
  • Rohr-Schlauchleitung bzw. Rohrleitung aus dem Entlüfter/Nehmerzylinder herausziehen und verschließen.
  • Leitung hochbinden.

Volkswagen Tiguan. N34-10002

Vorsicht!

Kupplungspedal nicht mehr betätigen.

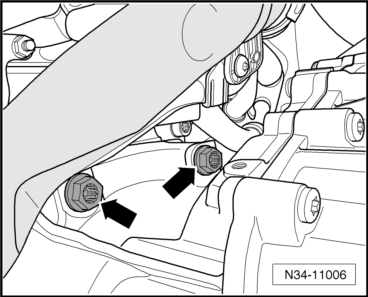

  • Drehen Sie die Verbindungsschrauben Motor/Getriebe oben heraus -Pfeile-.
  • Radschrauben vorne links und vorn rechts lösen.
  • Fahrzeug anheben.
  • Räder vorn abbauen.
  • Radhausschale vorn links im vorderen Bereich lösen → Karosserie-Montagearbeiten Außen;

Volkswagen Tiguan. N34-11006

  • Danach die obere Befestigungsschraube am Anlasser ausbauen.
  • Stecker und Leitungen oben vom Anlasser abbauen → Elektrische Anlage;
  • Geräuschdämpfung abbauen → Karosserie-Montagearbeiten Außen;

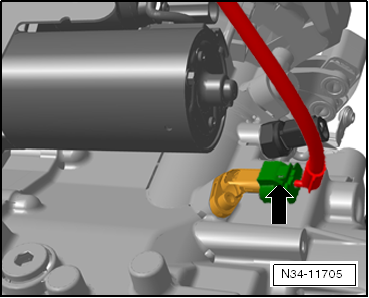

  • Getriebe für Fahrzeuge mit Start-Stopp-System: Stecker -Pfeil - von Geber für Getriebe-Neutralstellung -G701- abziehen.

Volkswagen Tiguan. N34-11705

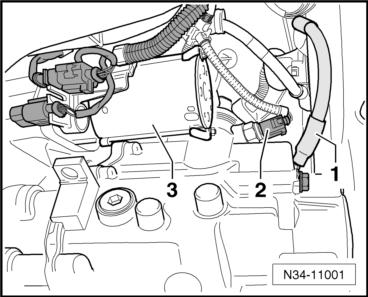

  • Masseband -1- von Getriebe unten abbauen.
  • Trennen Sie die elektrische Steckverbindung -2- für Schalter für Rückfahrleuchten -F4-.
  • Anlasser -3- ausbauen → Elektrische Anlage;

Volkswagen Tiguan. N34-11001

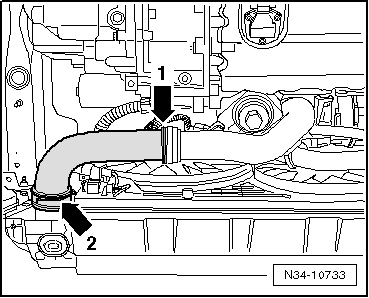

  • Trennen Sie die Verbindung -Pfeil 1- oder -Pfeil 2- am Ladeluftschlauch.

Volkswagen Tiguan. N34-10733

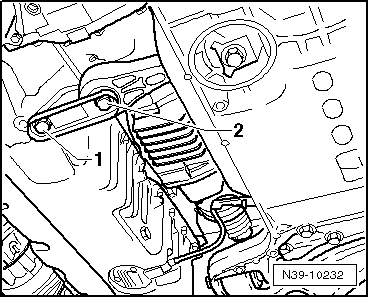

  • Pendelstütze vom Getriebe abbauen, Schraube -1- und Schraube -2-.

Volkswagen Tiguan. N39-10232

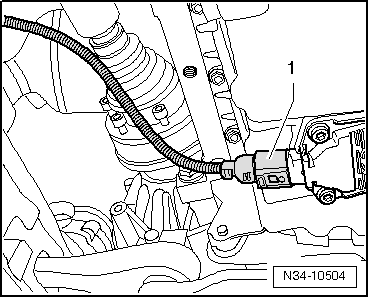

  • Ziehen Sie den Stecker -1- vom Ölstands- und Öltemperaturgeber -G266- ab.
  • Falls vorhanden, Stecker von den Gebern für Fahrzeugniveau vorn -G78- abziehen.

Volkswagen Tiguan. N34-10504

  • Bauen Sie die Koppelstangen links und rechts vom Stabilisator ab → Fahrwerk, Achsen, Lenkung;

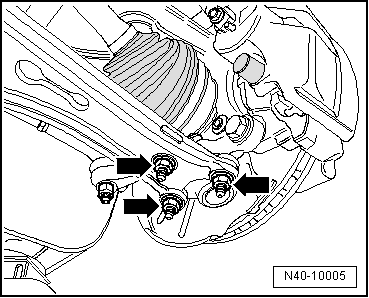

  • Muttern -Pfeile- für Achsgelenk an Achslenker abschrauben.

Volkswagen Tiguan. N40-10005

  • Halter für Abgasanlage vom Aggregateträger -Pfeile- abbauen.
  • Falls vorhanden, Abstützung für Abgasanlage vom Getriebe abbauen.
  • Abgasanlage hinter Partikelfilter trennen und auf Tunnelbrücke ablegen.
  • Fixieren Sie den Aggregateträger vor dem Ausbau → Fahrwerk, Achsen, Lenkung;
  • Bauen Sie den Aggregateträger mit Lenkgetriebe aus → Fahrwerk, Achsen, Lenkung;

⇒ nächste Abb.

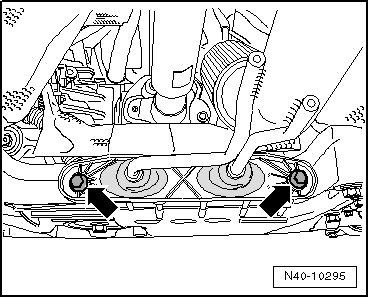

  • Abstützvorrichtung -T10323- an den innen liegenden, hinteren Gewindebohrungen für den Aggregateträger befestigen.
  • Benutzen Sie dazu die Befestigungsschrauben für den Aggregateträger.

Volkswagen Tiguan. N40-10295

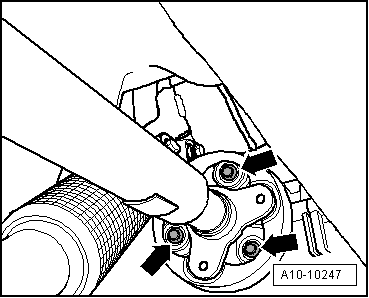

  • Stellung der Kardanwelle mit Gelenkscheibe zum Flansch des Winkelgetriebes mit Farbe kennzeichnen.
  • Kardanwelle vom Winkelgetriebe abschrauben -Pfeile-

Volkswagen Tiguan. A10-10247

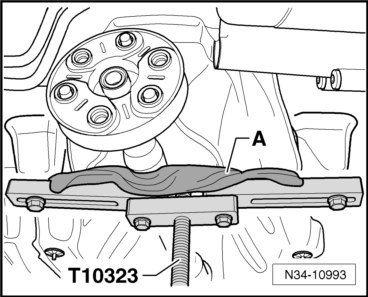

  • Legen Sie einen Lappen -A- auf die Abstützvorrichtung, damit die Lackierung der Kardanwelle nicht beschädigt wird.
  • Schieben Sie die Kardanwelle vorn bis Anschlag zurück und legen Sie die Kardanwelle auf der Abstützvorrichtung ab.

Volkswagen Tiguan. N34-10993

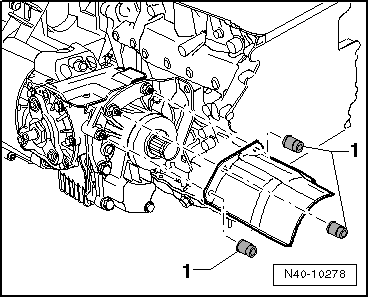

  • Wärmeschutzblech für Gelenkwelle, falls vorhanden, vom Winkelgetriebe abbauen (Muttern  -1-) → Fahrwerk, Achsen, Lenkung;
  • Bauen Sie die Gelenkwellen vom Getriebe und Winkelgetriebe ab und binden Sie diese hoch → Fahrwerk, Achsen, Lenkung;

Volkswagen Tiguan. N40-10278

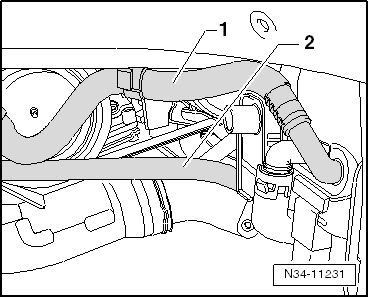

  • Um bei Fahrzeugen mit Zusatzheizung mehr Freigängigkeit zu erhalten, Kühlmittelschläuche -1- und -2- der Zusatzheizung vom Motor und vom Aufbau abbauen. Leitungssystem nicht öffnen → Standheizung;

Volkswagen Tiguan. N34-11231

  • Bauen Sie die Stütze für den Abgasturbolader ab.

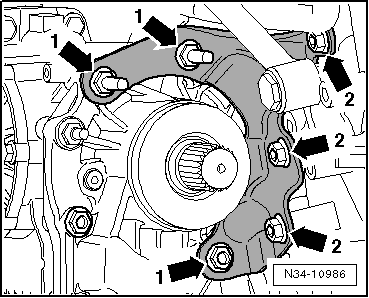

  • Drehen Sie die Schrauben -Pfeile 1- für Getriebeträger an Winkelgetriebe heraus.
  • Lösen Sie die Schrauben -Pfeile 2- für Getriebeträger an Motor.

Volkswagen Tiguan. N34-10986

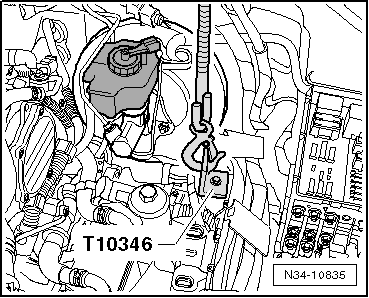

  • Schrauben Sie den Halter -T10346- oder -T10346/1- auf der hinteren der drei Aufnahmebohrungen für den Batterieträger fest.
  • Verwenden Sie dazu eine Bundschraube M 6 x 80 oder eine der Befestigungsschrauben für den Batterieträger.
  • Wenn sich im Bereich der Aufnahmeösen des Motors für die Abfangvorrichtung -10-222 A- Schlauch- und Kabelverbindungen befinden, müssen diese jetzt abgebaut werden.

Volkswagen Tiguan. N34-10835

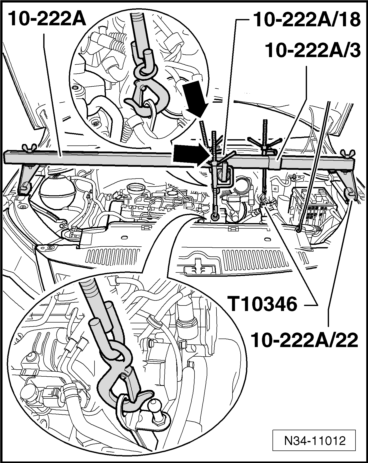

  • Abfangvorrichtung -10-222 A- hinter der Stütze für die Frontklappe aufsetzen.
  • Verwenden Sie:
    • Adapter -10-222 A /3-
    • Adapter -10-222 A /18- (das längere Rohr zeigt zum Frontend).
    • Adapter -10-222 A /22-
  • Hängen Sie dann in die Aufnahmeösen des Motors die Spindeln-Pfeile- ein.
  • Danach verbinden Sie den Halter -T10346- oder -T10346/1- mit der Abfangvorrichtung (⇒ vorherige Abb.).
  • Motor/Getriebe-Aggregat und Abfangvorrichtung über die Spindeln leicht vorspannen.

Volkswagen Tiguan. N34-11012

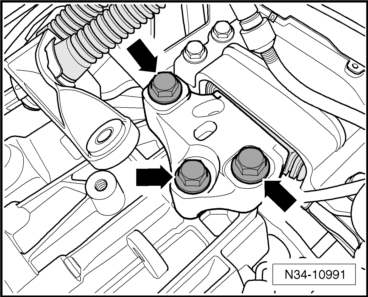

  • Schrauben -Pfeile- der Aggregatelagerung links herausschrauben.

Volkswagen Tiguan. N34-10991

  • Senken Sie das Getriebe durch Verstellen der Spindeln -Pfeile- ab.

Volkswagen Tiguan. N34-11012

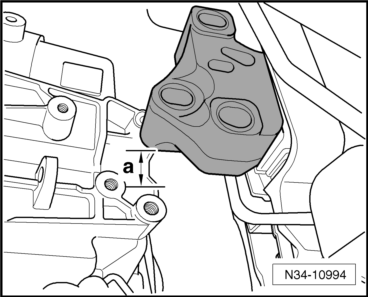

Maß -a- = ca. 80 mm

Hinweis

Beim Verlagern des Motor/Getriebe-Aggregates die Kühlmittelschläuche zwischen Motor und Wärmetauscher beachten, nicht überdehnen.

Volkswagen Tiguan. N34-10994

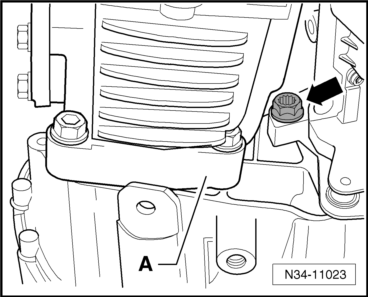

  • Verbindungsschraube Motor/Getriebe -Pfeil- neben dem Winkelgetriebe -A- ausbauen.

Volkswagen Tiguan. N34-11023

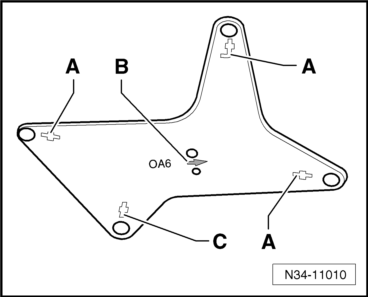

Die Getriebeaufnahme -3282- wird zum Ausbau des Getriebes mit der Justierplatte -3282/60- eingerichtet.

  • Getriebeaufnahme -3282- in Motor- und Getriebeheber -V.A.G 1383 A- einsetzen.
  • Arme der Getriebeaufnahme entsprechend den Bohrungen in der Justierplatte ausrichten.
  • Aufnahmeelemente-A-, wie auf Justierplatte dargestellt, einschrauben.
  • Schrauben Sie das Aufnahmeelement-C- = Bolzen -3282/34- ein.

Volkswagen Tiguan. N34-11010

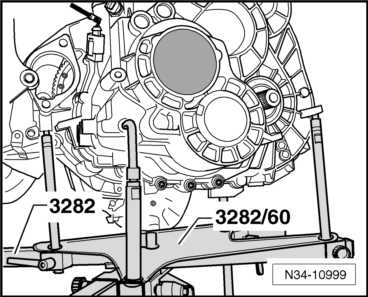

  • Justierplatte parallel zum Getriebe ausrichten.

Volkswagen Tiguan. N34-10999

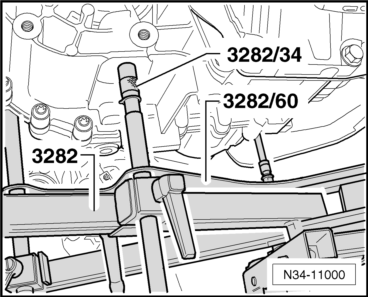

  • Schrauben Sie dann den Bolzen -3282/34- in die hintere Bohrung für dieBefestigungsschraube der Pendelstütze am Getriebe ein.

Volkswagen Tiguan. N34-11000

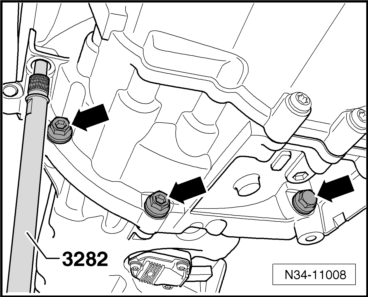

  • Verbindungsschrauben Motor/Getriebe -Pfeile- herausschrauben.
  • Getriebe vom Motor abdrücken.

Volkswagen Tiguan. N34-11008

  • Im Einzelfall kann das Winkelgetriebe -A- nicht an der Anschrauböse Motor/Getriebe -Pfeil- vorbei geführt werden. Dann muss es abgeschraubt werden.

Volkswagen Tiguan. N34-11023

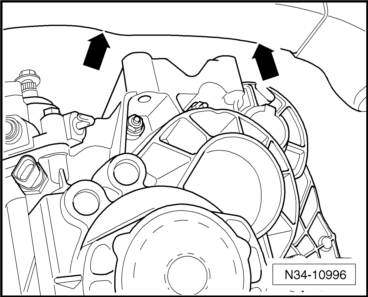

  • Jetzt das Getriebe über die Spindel der Getriebeaufnahme -3282- links schrägstellen.
  • Getriebe vorsichtig absenken, dabei den Längsträger -Pfeile- beachten.

Volkswagen Tiguan. N34-10996

Hinweis

Alle Leitungen beim Absenken des Getriebes beachten.

Volkswagen Tiguan. N34-10996
