Volkswagen Tiguan Reparaturanleitung: 1K-Fill-Clean-Spraydose -LLS MAX 099-, -LLS MAX 100-, Aquaplus-System

Volkswagen Tiguan Reparaturanleitung / Allgemeine Informationen Lack / Original Produkte / SprayMax-System / 1K-Fill-Clean-Spraydose -LLS MAX 099-, -LLS MAX 100-, Aquaplus-System

Benennung:

  • 1K-Fill-Clean-Spraydose -LLS MAX 099-, 250 ml für Wasser-Mischlack "Aquaplus-System"
  • 1K-Fill-Clean-Spraydose -LLS MAX 100-, 400 ml für Wasser-Mischlack "Aquaplus-System"

Ausgabe 09.2013

Produktbeschreibung

Bei diesen Produkten handelt es sich um eine, mit einer speziell auf das "Aquaplus-System" und "Aqua-Premium-System" abgestimmten, Treibgas- und Lösemittel-Kombination vorbefüllte Lacksprühdose.

Für die Befüllung darf ausschließlich das Fill-Clean-Abfüllgerät verwendet werden.

Anwendungsbereich: ausschließlich Clever-Repair.

Hinweise zur Handhabung

Bei diesem Produkt handelt es sich um eine, mit einer speziell auf das "Aquaplus-System" und "Aqua-Premium-System" abgestimmten, Treibgas und Lösemittel-Kombination vorbefüllte Lacksprühdose.

Diese Dose enthält noch kein Lackmaterial. Es handelt sich um ein halb fertiges Produkt.

Das verarbeitungsfähige Endprodukt entsteht durch Einfüllung von 100 ml unverdünntem Aquaplus oder Aqua-Premium Grundlack mittels des dafür vorgesehenen Fill-Clean-Abfüllgeräts.

Bei der gebrauchsfertigen, mit Lack befüllten Sprühdose, ist vor Weitergabe unbedingt eine Nachetikettierung vorzunehmen. Dies kann z. B. mittels eines mit dem Formelprogramm der Mischbank erzeugten und dort ausgedruckten Farbtonetikettes erfolgen.

Es ist darauf zu achten, dass die im nachfolgenden Beispiel gezeigten Informationen auf dem Etikett vorhanden sind.

  • Die Inhaltsangabe von 316 ml (0,32 L) auf dem Etikett entspricht einer fertig befüllten Sprühdose.
  • Sie enthält 216 ml Vorbefüllung mit Treibgas und Lösungsmittel sowie 100 ml nachträglich eingefüllter Aquaplus oder Aqua-Premium Grundlack inkl. Additiv für Aqua-Premium -LVM 035 200- oder Additiv für Aqua-Premium -LVM 035 301-.

Hinweis

  • Eine der Arbeitssicherheit entsprechende, persönliche Schutzausrüstung ist zu tragen.
  • Das Gerät in einem gut belüfteten Raum aufstellen.
  • Die Abfülldosen nicht über ihre max. Kapazität hinaus befüllen, es besteht Explosionsgefahr!
  • Niemals giftige, karzinogene Stoffe oder Halogen-Kohlenwasserstoffe zum Befüllen der Spraydosen verwenden.
  • Achtung: elektrostatische Ladungen. Kunststoffteile nur mit feuchtem Tuch reinigen.
  • Alle Reparaturarbeiten müssen von einem qualifizierten Fachmann durchgeführt werden.
  • Farbreste am Gerät sollten in regelmäßigen Abständen mit einem Lappen und entsprechendem Lösungsmittel gereinigt werden.
  • Regelmäßig den Zustand der Druckluftzuleitung prüfen.

Fill-Clean-Abfüllvorgang

Die Bedienungsanleitung des Abfüllgerätes ist zu beachten.

  • Abfüll-Pad auf Eindrückstempel setzen.

Volkswagen Tiguan. P00-10371

  • Fill-Clean-Abfüllzylinder auf Sprühdose setzen.

Volkswagen Tiguan. P00-10372

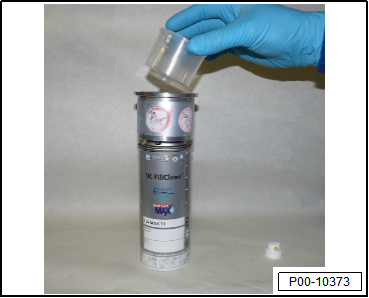

  • Aufsetzen/Festdrücken der Fill-Clean-Kappe.

Volkswagen Tiguan. P00-10373

  • Befüllung mit Lack

Volkswagen Tiguan. P00-10374

  • Fill-Clean-Dose mit gefülltem Abfüllzylinder in die obere Nut -1- des Fill-Clean-Geräts einsetzen.

Volkswagen Tiguan. P00-10375

Hinweis

Der untere Drehteller -2- muss sich beim Einschieben der Fill-Clean-Dose in die obere Nut -1- erst ganz unten befinden. Befindet sich die Fill-Clean-Dose in der oberen Nut -1-, ist der Drehteller -2- als Gegenhalter nach oben zu drehen.

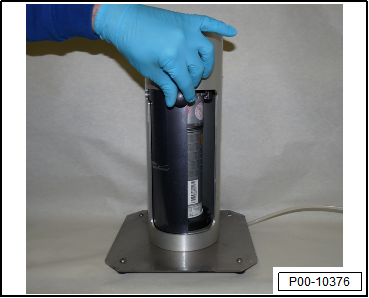

  • Abdeckung mit Knopf nach rechts schieben, um die Abfüllung auszulösen. Dauer ca. 10 Sekunden.

Volkswagen Tiguan. P00-10376

  • Nach Abfüllung Abfüllzylinder -2- von der Fill-Clean-Dose abnehmen.
  • Fill-Clean-Kappe -1- aus dem Abfüllzylinder -2- entnehmen.
  • Sprühkopf -3- auf die Fill-Clean-Dose aufsetzen.

Volkswagen Tiguan. P00-10377

  • Das Pad verbleibt in der Fill-Clean-Kappe zur Farbtonorientierung.
  • Die Fill-Clean-Dose ist jetzt gebrauchsfertig.

Volkswagen Tiguan. P00-10378

Anwendungstechnische Informationen

Untergrund

Geeignete Untergründe:

  • 2K-HS-Füller
  • Intakte Altlackierung
  • 1K-Wash-Primer -LVM 044 007 A2-/-LVM 044 171 A2-
  • 2K-Kunststoff-Haftfüller -LKF 696 009 A2-/-LKF 696 040 A2-
  • im Fall von Kunststoff-Oberflächen siehe

Vorbehandlung der Untergründe:

  • Werks- oder Altlackierung bzw. 2K-HS-Füller gründlich mit Silikonentferner -LSW 019 000 A5- oder bei starken Verunreinigungen vorher mit Silikonentferner, lang -LVM 020 100 A5- reinigen.

Volkswagen Tiguan. P00-10038

  • Trocken mit Exzenter und Staubabsaugung anschleifen, P 400-500.

Volkswagen Tiguan. P00-10040

  • Oder Nassschliff mit Schleifpapier Körnung P 800-1000.

Volkswagen Tiguan. P00-10041

  • Die angeschliffenen Untergründe vor der Überarbeitung nochmals gründlich mit Silikonentferner -LSW 019 000 A5- von Staub, Schleifrückständen und anderen Verunreinigungen reinigen.

Volkswagen Tiguan. P00-10038

1) Besondere Hinweise:

  • Überschüssigen Silikonentferner mit einem flusenfreien Tuch streifenfrei abwischen, siehe anwendungstechnische Informationen  "Silikonentferner".
  • Durchschliffstellen müssen mit 1K-Wash-Primer -LVM 044 007 A2-/-LVM 044 171 A2- grundiert werden.
  • Die Durchschliffstellen dürfen nicht größer als Ø 5,0 cm sein.
  • Bei der Verwendung von 2K-HS-Füller müssen blanke Stellen mit 2K-Wash-Primer -LHV 043 000 A2- oder 1K-Wash-Primer -LVM 044 007 A2-/-LVM 044 171 A2- grundiert werden.
  • Die Erstellung eines Spritzmusters vor der Verarbeitung ist zu empfehlen.

Verarbeitung

Anwendung:

  • Dose mindestens 2 Minuten gründlich schütteln, um eine sichere Vermischung zu gewährleisten.

Volkswagen Tiguan. P00-10234

Auftragsart "Spritzgang"

Spritzabstand:

  • 20-25 cm Abstand ist einzuhalten.
  • Die empfohlene Trockenschichtdicke beträgt 15-20 um.

Volkswagen Tiguan. P00-10034

  • 2 Spritzgänge (1 normalen Spritzgang + 1 Finish/Effektspritzgang) applizieren mit 5-10 Minuten Zwischenablüftzeit.

Volkswagen Tiguan. P00-10026

Hinweis

  • Bei schwach deckenden Farbtönen kann es notwendig sein, einen weiteren Spritzgang (Nass-in-Nass) aufzutragen.
  • Alternativ kann zwischen den Spritzgängen, matt abgelüftet werden.
  • Nach Beendigung oder Unterbrechung des Sprühvorgangs ist sicherzustellen, dass das Ventil über Kopf leer gesprüht wird, um eine Verstopfung der Düse zu vermeiden.

Trocknung

Die Trocknung bei +20 ºC Raumtemperatur beträgt 15-30 Minuten. Wichtig: Matt ablüften lassen.

Überlackierbar mit:

  • 2K-HS-Klarlack (siehe jeweiliges Merkblatt).
  • 2K-Klarlack -LLS MAX 210- (Überarbeitung mit anderen 2K-HS-Klarlacken ist möglich)

Volkswagen Tiguan. P00-10027

Vorsicht!

Eine der Arbeitssicherheit entsprechende, persönliche Schutzausrüstung ist zu tragen.

Sicherheitsdatenblätter sowie Warnhinweise auf dem Etikett der Sprühdose sind zu beachten.

Nach dem Abfüllen, Dose ca. 2 min schütteln.

Vor der Verarbeitung, Dose ca. 2 min schütteln.

Vor jedem weiteren Spritzgang erneut kurz schütteln.

Die restentleerten Spraydosen als Wertstoff entsorgen.

Kenndaten

VOC-Wert: 2004/42/IIB(e)(840)690 Der EU-Grenzwert für dieses Produkt (Produktkategorie IIB.b) in spritzfertiger Form ist max. 840 g/l flüchtige organische Bestandteile. Der VOC-Wert dieses Produkts in spritzfertiger Form ist max. 690 g/l.

Lagerung

Die gewährleistete Lagerstabilität bei nur vorbefüllten Sprühdosen beträgt 24 Monate.

Mit Lack befüllte Sprühdosen beträgt die gewährleistete Lagerstabilität 4 Wochen.

Volkswagen Tiguan. P00-10050
