Volkswagen Tiguan Reparaturanleitung: Prüfeinrichtungen und Werkzeuge

Aufstellung von Prüfeinrichtungen, Werkzeuge und Materialien

Hinweis

Diese Aufstellung gibt eine Übersicht über die zur fachgerechten Reparatur des Kältemittelkreislaufes notwendigen Prüfeinrichtungen, Werkzeuge und Materialien.

Vorsicht!

Nicht frei gegebene Werkzeuge oder Materialien (z. B. Leckstoppadditive) können Beschädigungen/Beeinträchtigungen an dem System verursachen.

Es dürfen nur vom Hersteller frei gegebene Werkzeuge und Materialien zum Einsatz kommen.

Wurden nicht frei gegebene Werkzeuge oder Materialien eingesetzt, besteht keine Gewährleistung.

Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten

Übersicht Seite
Klimaservice- Station -VAS 6007A-, weitere Klima-Service-Stationen → Katalog V.A.G Betriebseinrichtungen.
Lecksuchgerät -V.A.G 1796-
Lecksuchsystem -VAS 6196-
Lecksuchadditiv -VAS 6196/1- ohne Abbildung
Lecksuch-System -VAS 6201- oder Nachfolgemodell
Klimaservice-Station -VAS 6380- mit Spülvorrichtung oder Klimaservice-Station mit Spülvorrichtung -VAS 6337- aktuell lieferbare Klima-Service-Station → Katalog V.A.G Betriebseinrichtungen.
  • Mit eingebautem Programm zum Spülen des Kältemittelkreislaufs mit Kältemittel R134a.
ohne Abbildung
Spülvorrichtung für Kältemittelkreisläufe -VAS 6337/1- aktuell lieferbare Spülvorrichtungen → Katalog V.A.G Betriebseinrichtungen
  • Zum Spülen des Kältemittelkreislaufs mit Kältemittel R134a. Zu verwenden auch bei älteren Klima-Service-Stationen (Spülvorgang muss dann manuell durchgeführt werden) mit einem Vorratsbehältervolumen von mindestens 10 kg Kältemittel R134a.

Spülvorrichtung für Kältemittelkreisläufe -VAS 6336/1- aktuell lieferbare Spülvorrichtungen → Katalog V.A.G Betriebseinrichtungen
  • Zum Spülen des Kältemittelkreislaufs mit Kältemittel R134a. Zu verwenden auch bei älteren Klima-Service-Stationen (Spülvorgang muss dann manuell durchgeführt werden) mit einem Vorratsbehältervolumen von mindestens 10 kg Kältemittel R134a.

Adapterkoffer PKW-Set VW/Audi - VAS 6338/1 für Kältemittelkreisläufe mit Kältemittel R134a.
  • Zum Anschließen der Klimaservice-Station an den Kältemittelkreislauf und zum Überbrücken bestimmter Bauteile beim Spülen mit Kältemittel R134a oder Durchblasen mit Druckluft und Stickstoff.
ohne Abbildung
Adapterkoffer NFZ-Set -VAS 6338/50 für Kältemittelkreisläufe mit Kältemittel R134a.
  • Zum Anschließen der Klimaservice-Station an den Kältemittelkreislauf und zum Überbrücken bestimmter Bauteile beim Spülen oder Durchblasen.
ohne Abbildung
Ultraschall-Klimaanlagenreinigungsgerät -VAS 6189A-
  • Zur Beseitigung unangenehmer Gerüche, hervorgerufen von der Klimaanlage.
ohne Abbildung
Druckbecherpistole -V.A.G 1538-
  • Sprühlanze V.A.G 1538/5 (kurz)
  • Sprühlanze V.A.G 1538/6 (lang)
  • Sprühlanze V.A.G 1538/7 (700 mm, NFZ)
  • Reinigungsmittel D 600 100 A1
  • Reinigungslösung für Verdampfer D 600 100 A2
  • Zur Beseitigung unangenehmer Gerüche vom Verdampfer
ohne Abbildung
  • Koffer Entriegelungswerkzeuge -VAS 6127-
Zum Öffnen von Kältemittelrohren.

  • Entriegelungswerkzeuge -VAS 6127/1-3-
Zum Öffnen von Kältemittelrohren.

Gegenhalter -V.A.G 1616-
  • Für Kupplungsscheibe (Klimakompressor der Firma "Sanden").

Abziehvorrichtung -V.A.G 1616/1- für Magnetkupplung (Klimakompressor Sanden).
Abziehvorrichtung für Magnetkupplung -V.A.G 1719- (Klimakompressor Zexel).
Adaptersatz für Kältemittelkreislauf -V.A.G 1785/1-10- R134a.
Kombi-Feinfilter-Einheit für Druckluftanlage Öl-, Schmutz und Wasserabscheider wie für Lackieranlagen üblich → Katalog Betriebseinrichtungen. ohne Abbildung
O-Ring → Teile-Katalog. ohne Abbildung
Kältemittelöl → Teile-Katalog. ohne Abbildung
Steckeinsatz -T10364- für die Ventile der Serviceanschlüsse HD/ND Seite am Kältemittelkreislauf.

Werkzeuge und Materialien, die Sie im Fachhandel erhalten

Vorsicht!

Nicht frei gegebene Werkzeuge oder Materialien (z. B. Leckstoppadditive) können Beschädigungen/Beeinträchtigungen an dem System verursachen.

Es dürfen nur vom Hersteller frei gegebene Werkzeuge und Materialien zum Einsatz kommen.

Wurden nicht frei gegebene Werkzeuge oder Materialien eingesetzt, besteht keine Gewährleistung.

Übersicht Seite
Lamellenkamm
Befüllschläuche 5/8"-18 UNF mit Ventilöffner.
Flaschenanschlussstück für Druckflasche für Kältemittel und Dichtring mit Schnellkupplungsanschluss oder Gewindeanschluss 5/8"-18 UNF.
Ventilkappen 5/8"-18 UNF.
Manometerbatterie mit Druckminderer für Stickstoff.
Schnellkupplungsadapter für Service-Anschlüsse 2 Stück im Lieferumfang der Klimaservice-Station enthalten.
Offener Ringschlüssel Schlüsselweiten entsprechen den Verschraubungen an den Kältemittelrohren. ohne Abbildung
Ventilöffner für Befüllschläuche. ohne Abbildung
Verbindungsnippel für Kegelflächendichtung 5/8"-18 UNF. ohne Abbildung
Druckluftpistole mit Gummimundstück. ohne Abbildung
Handabsperrventil 5/8"-18 UNF. ohne Abbildung
Recyclingflasche für Kältemittel R134a. ohne Abbildung
Digitalthermometer ohne Abbildung
Schutzhandschuhe ohne Abbildung
Schutzbrille ohne Abbildung
Kältemittel R134a mit Druckflasche (Inhalt nach Bedarf). ohne Abbildung
Stickstoff mit Druckflasche. ohne Abbildung
Bandschlüssel (Ölfilter) als Gegenhalter für Keilrippenriemenscheibe. ohne Abbildung

Werkzeuge, die Sie selbst herstellen

Übersicht Seite
Füllschlauch mit Anschluss zur Werkstattdruckluftanlage

Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten

Vorsicht!

Nicht frei gegebene Werkzeuge oder Materialien (z. B. Leckstoppadditive) können Beschädigungen/Beeinträchtigungen an dem System verursachen.

Es dürfen nur vom Hersteller frei gegebene Werkzeuge und Materialien zum Einsatz kommen.

Wurden nicht frei gegebene Werkzeuge oder Materialien eingesetzt, besteht keine Gewährleistung.

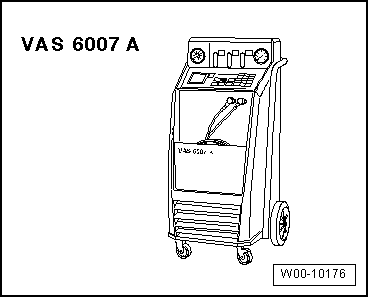

Klimaservice- Station -VAS 6007A- (und weitere bzw. aktuell lieferbare Klima-Service-Station)

  • Die Arbeitsabläufe: Prüfen, Absaugen (Recycling), Evakuieren und Befüllen sind nach zugehöriger Betriebsanleitung durchzuführen.
  • Die eingebauten Filter und Trockner sind spätestens nach der in der Betriebsanleitung angegebenen Laufzeit und nach jedem Entleeren der Station zu erneuern (Ersatzfilter bereithalten). Zu beziehen über den Gerätehersteller, siehe Betriebsanleitung.
  • Es können auch hier nicht dargestellte Klima-Service-Stationen oder Spülvorrichtungen, die von VW frei gegeben wurden, eingesetzt werden.

Volkswagen Tiguan. W00-10176

Hinweis

  • In dieser Klimaservice-Station sind folgende bekannte Einzelgeräte zusammengebaut: Füllzylinder, Manometerbatterie, Vakuumpumpe, Absperrventile und Füllschläuche.
  • Zum Lieferumfang dieser Klimaservice-Station gehört je eine Schnellkupplung (für Serviceanschlüsse Hoch- und Niederdruckseite).

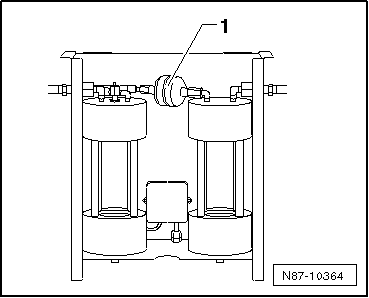

Spülvorrichtung für Kältemittelkreisläufe -VAS 6337/1- der Firma "Behr" oder Nachfolgemodell

Volkswagen Tiguan. N87-10364

Hinweis

  • Mit Filter -1- und zwei großen zylindrischen Schaugläsern
  • Der Filter in der Spülvorrichtung für Kältemittelkreisläufe ist abhängig von der Art und der Stärke der Verschmutzung der gespülten Kältemittelkreisläufe spätestens nach 2 Spülzyklen zu wechseln. Wird ein stark verschmutzter Kältemittelkreislauf gespült (das Kältemittelöl aus dem Kältemittelkreislauf ist schwarz und zähflüssig oder es befinden sich viele Späne im Kältemittelkreislauf) ist der Filter nach dem Spülen des Kältemittelkreislaufs zu ersetzen.

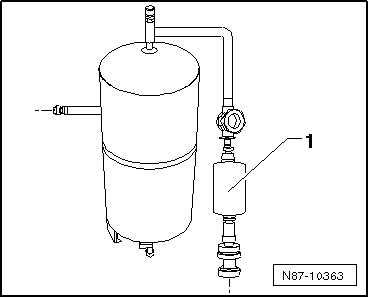

Spülvorrichtung für Kältemittelkreisläufe -VAS 6336/1- der Firma "Waeco" oder Nachfolgemodell

Volkswagen Tiguan. N87-10363

Hinweis

  • Mit Filter -1- und einem Schauglas
  • Der Filter in der Spülvorrichtung für Kältemittelkreisläufe ist abhängig von der Art und der Stärke der Verschmutzung der gespülten Kältemittelkreisläufe spätestens nach 2 Spülzyklen zu wechseln. Wird ein stark verschmutzter Kältemittelkreislauf gespült (das Kältemittelöl aus dem Kältemittelkreislauf ist schwarz und zähflüssig oder es befinden sich viele Späne im Kältemittelkreislauf) ist der Filter nach dem Spülen des Kältemittelkreislaufs zu ersetzen.

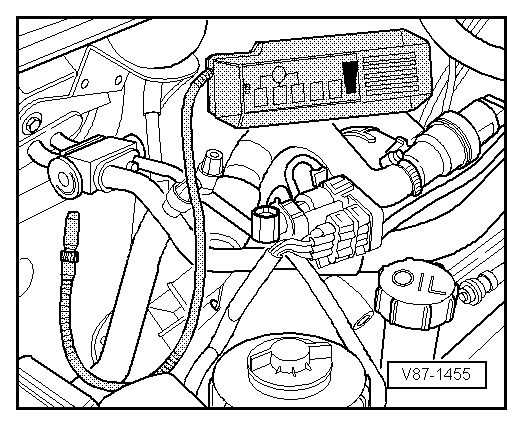

Lecksuchgerät -V.A.G 1796-

Volkswagen Tiguan. V87-1455

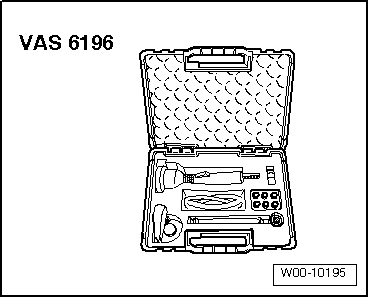

Lecksuchsystem -VAS 6196-

Volkswagen Tiguan. W00-10195

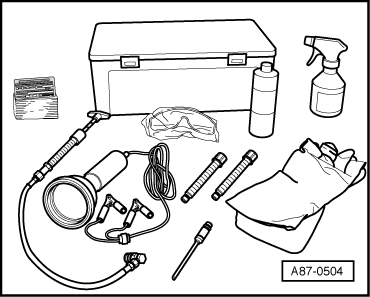

Lecksuch-System VAS 6201 oder Nachfolgemodell

Volkswagen Tiguan. A87-0504

Koffer Entriegelungswerkzeuge -VAS 6127- bestehend aus den Sätzen Entriegelungswerkzeug -VAS 6127/1-Entriegelungswerkzeug -VAS 6127/2- und Entriegelungswerkzeug -VAS 6127/3-

Volkswagen Tiguan. W00-10548

Entriegelungswerkzeug -VAS 6127/1-Entriegelungswerkzeug -VAS 6127/2-

  • blau 1/2 Zoll
  • schwarz 5/8 Zoll
  • rot 3/8 Zoll
  • weiß 3/4 Zoll

Volkswagen Tiguan. N87-10276

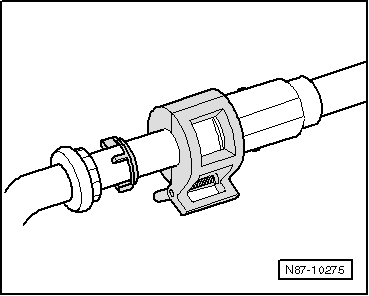

Entriegelungswerkzeug -VAS 6127/3-

  • grün NW 8 für die Hochdruckleitung
  • schwarz NW 13 für die Niederdruckleitung

Volkswagen Tiguan. N87-10275

Gegenhalter -V.A.G 1616- für Kupplungsscheibe (für Klimakompressor der Firma "Sanden")

Volkswagen Tiguan. V87-1248

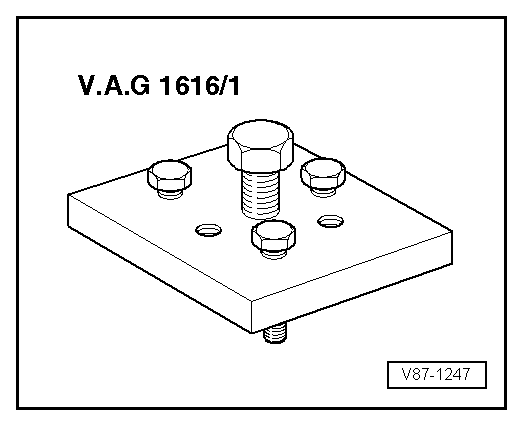

Abziehvorrichtung -V.A.G 1616/1- (für Klimakompressor der Firma "Sanden")

Volkswagen Tiguan. V87-1247

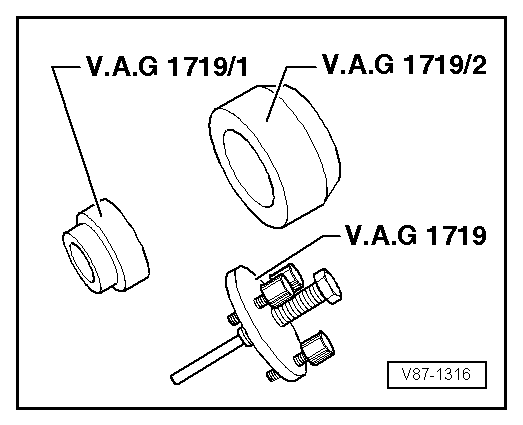

Abziehvorrichtung für Magnetkupplung -V.A.G 1719- (für Klimakompressor der Firma "Zexel")

Volkswagen Tiguan. V87-1316

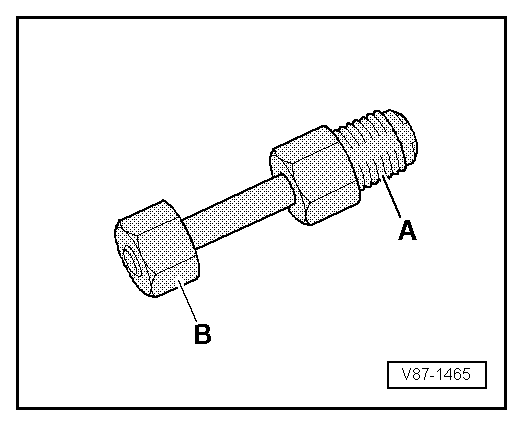

Adaptersatz für Kältemittelkreislauf -V.A.G 1785/1-10-

  • Adapter zum Reinigen des Kältemittelkreislaufs (mit Kältemittel R134a spülen)  oder zum Durchblasen mit Druckluft und Stickstoff
  1. Gewinde 5/8"-18 UNF für Kegelflächendichtung
  2. Überwurfmutter (für Anschluss mit O-Ring) mit Gewinde
  • M 18x1,5 V.A.G 1785/1
  • M 20x1,5 V.A.G 1785/2
  • M 24x1,5 V.A.G 1785/3
  • M 28x1,5 V.A.G 1785/4

Volkswagen Tiguan. V87-1465

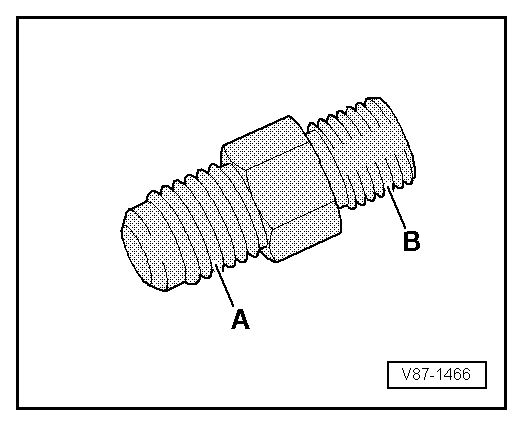

  1. Gewinde 5/8"-18 UNF für Kegelflächendichtung
  2. Gewindestutzen für O-Ring
  • M 18x1,5 V.A.G 1785/5
  • M 20x1,5 V.A.G 1785/6
  • M 24x1,5 V.A.G 1785/7
  • M 28x1,5 V.A.G 1785/8

Volkswagen Tiguan. V87-1466

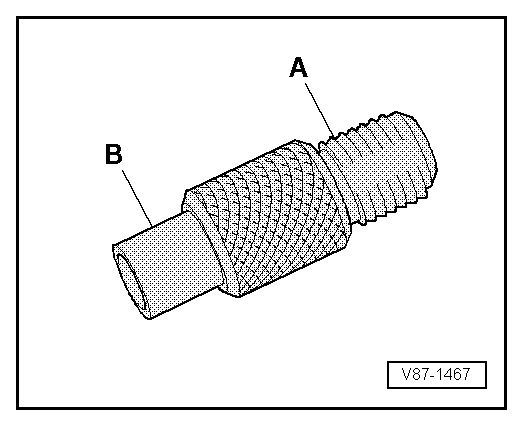

Ventiladapter

  1. Gewinde 5/8"-18 UNF für Kegelflächendichtung
  2. Innengewinde mit Ventilöffner M 10x1,25 V.A.G 1785/9 (für Anschlüsse mit Ventil auf der Hochdruckseite) M 12x1,5 V.A.G 1785/10 (für Anschlüsse auf der Niederdruckseite)

Volkswagen Tiguan. V87-1467

Hinweis

  • Im Anschluss -A- ist ein Schraderventil eingeschraubt.
  • Im Anschluss der Befüllschläuche muss ein Ventilöffner eingebaut sein.

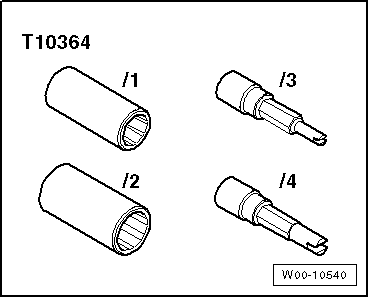

Steckeinsatz -T10364- für Ventile der Serviceanschlüsse HD/ND Seite im Kältemittelkreislauf

Volkswagen Tiguan. W00-10540

Werkzeuge und Materialien, die Sie im Fachhandel erhalten

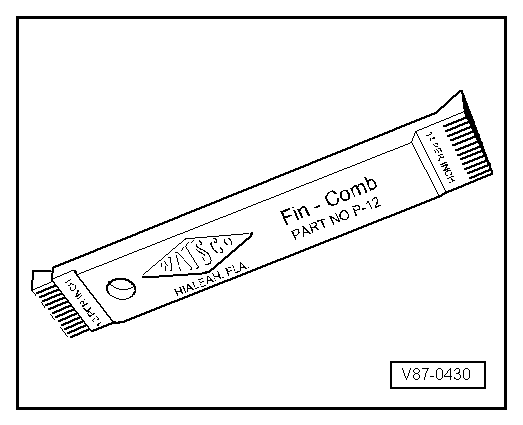

Lamellenkamm

Volkswagen Tiguan. V87-0430

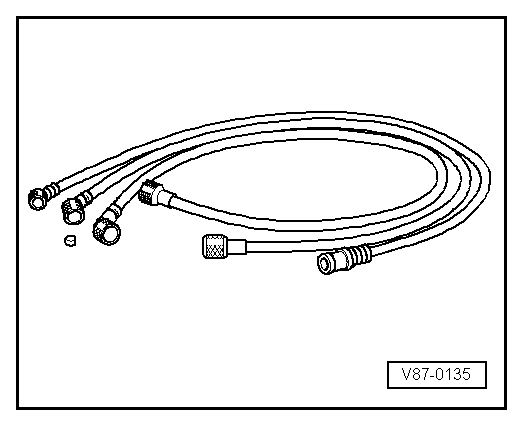

Befüllschläuche

Gewinde 5/8"-18 UNF

Volkswagen Tiguan. V87-0135

Hinweis

  • Verschiedenfarbige Befüllschläuche verwenden, 1800 mm lang.
  • Ventilöffner und Ersatzdichtungen bereithalten.

Volkswagen Tiguan. V87-0135

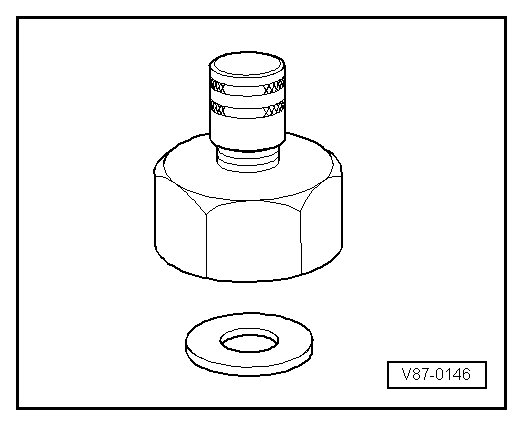

Flaschenanschlussstück für Druckflasche für Kältemittel mit Dichtring, Schnellverschlussanschluss oder Gewindeanschluss 5/8''-18 UNF

Volkswagen Tiguan. V87-0146

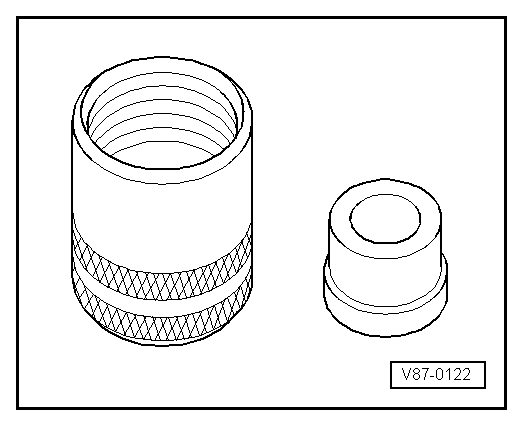

Ventilkappen mit Ersatzdichtungen (für Gewinde 5/8''-18 UNF)

Dichtungen können auch für Befüllschläuche verwendet werden.

Volkswagen Tiguan. V87-0122

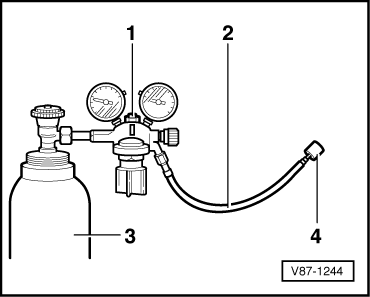

Manometerbatterie mit Druckminderer für Stickstoff (maximaler Reduzierdruck: 15 bar)

  1. Manometerbatterie mit Druckminderer
  2. Druckschlauch (Innendurchmesser 5 mm, Länge 2 m) mit Schlaucharmaturen
  3. Stickstoffflasche
  4. Schlaucharmatur

Volkswagen Tiguan. V87-1244

Hinweis

Schlaucharmaturen zum Anschließen an den Adaptersatz für Kältemittelkreislauf -V.A.G 1785- mit Gewinde 5/8"-18 UNF oder für Schnellkupplungsadapter der Serviceanschlüsse zum Kältemittelkreislauf.

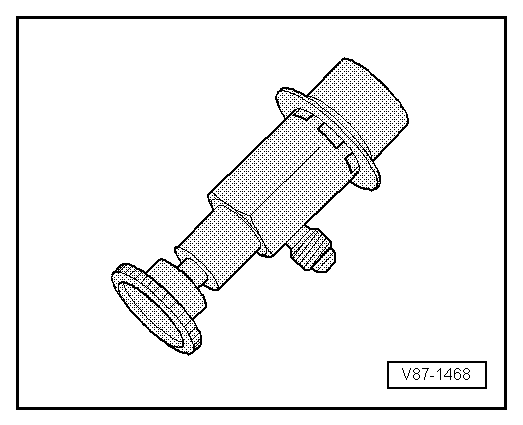

Schnellkupplungsadapter für Serviceanschlüsse

  • Hochdruckseite mit Nennweite 16 mm
  • Niederdruckseite mit Nennweite 13 mm

Volkswagen Tiguan. V87-1468

Hinweis

Diese Schnellkupplungen gehören zum Lieferumfang der Klimaservice-Station.

Werkzeuge, die Sie selbst herstellen

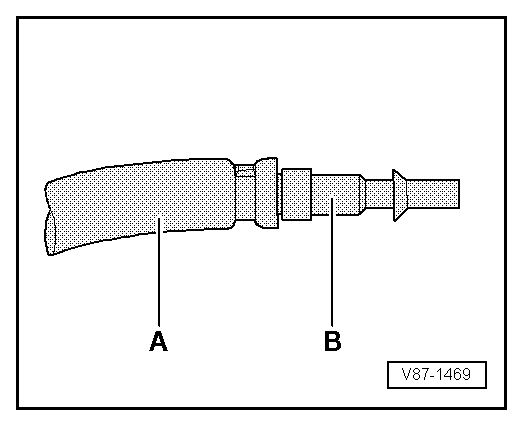

Füllschlauch mit Anschluss zur Werkstattdruckluftanlage

  1. Füllschlauch 5/8" - 18 UNF** (Ausführung mit großem Innendurchmesser)
  2. Anschluss für Werkstattdruckluftanlage** (nur mit Filter und Trockner für Druckluft betreiben)

Volkswagen Tiguan. V87-1469

** Werkzeuge und Materialien, die Sie im Fachhandel erhalten.

    Bauteile ersetzen
    Sämtliche Bauteile des Kältemittelkreislaufes, welche zur Qualitätsbeobachtung eingesandt werden, sind grundsätzlich zu verschließen (Originalverschlusskappen des Originalteils verwenden ...
