Volkswagen Tiguan Reparaturanleitung: Batterie-Ladegerät -VAS 5095 A-

In diesem Kapitel werden die Grundfunktionen des Batterie-Ladegeräts -VAS 5095 A- beschrieben. Weitere Informationen können sie der → Bedienungsanleitung des Batterie-LadegerätsVAS 5095 A entnehmen.

Hinweis

  • Bei diesem Gerät kann der effektive Ladestrom nicht abgelesen werden. Der Ladestrom muss extern mit einer Stromzange gemessen werden.
  • Beachten Sie die → Bedienungsanleitung des Batterie-LadegerätsVAS 5095 A.

Gerätebeschreibung Batterie-Ladegerät -VAS 5095 A-

Das Batterie-Ladegerät -VAS 5095- ist geeignet zum Laden von allen 12 V Batterien im VW-Konzern.

Die Batterieladung erfolgt ohne Strom- und Spannungsspitzen. Dadurch wird die Bordelektronik nicht beeinflusst. Die Batterie kann während des Ladens im Fahrzeug verbleiben und muss nicht vom Bordnetz getrennt werden.

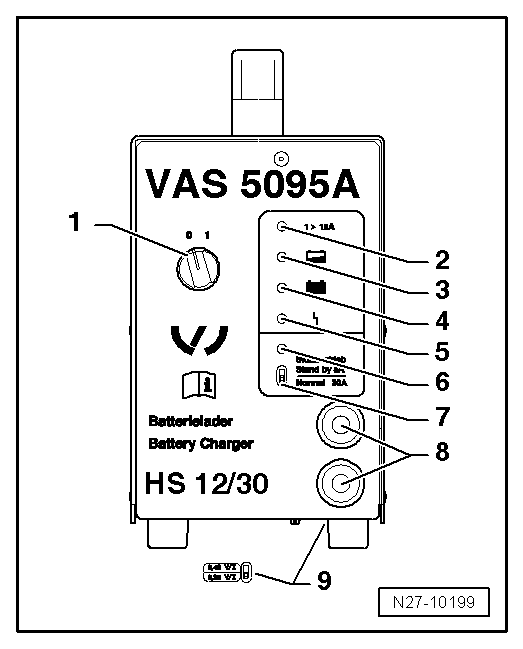

Batterie-Ladegerät -VAS 5095 A-

  1. Schalter EIN / AUS (0 = Ladegerät AUS)
  2. Ladestromanzeige (I > 12 A)
  3. Ladestromanzeige Batterie teilgeladen > 90 %
  4. Ladeerhaltung leuchtet grün bei geladener Batterie
  5. Störungsanzeige
  6. Anzeige Stützbetrieb
  7. Umschalter Stützbetrieb/ Normalbetrieb
  8. Ladekabel, rote Ladeklemme "+", schwarze Ladeklemme "-"
  9. Umschalter Batterietyp (Ladegeräteboden)

Volkswagen Tiguan. N27-10199

Batterie mit dem Batterie-Ladegerät -VAS 5095 A- laden

ACHTUNG!

Verletzungsgefahr! Beachten Sie die Warnhinweise und Sicherheitsvorschriften !

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

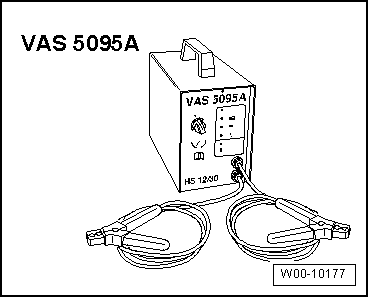

  • Batterie-Ladegerät -VAS 5095 A-

Volkswagen Tiguan. W00-10177

Hinweis

Die Batterie muss eine Temperatur von mindestens 10 ºC haben.

ACHTUNG!

Batterien, bei denen das magische Auge hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!

Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.

Diese Batterien müssen ersetzt werden.

  • Schalten Sie die Zündung und alle elektrischen Verbraucher aus.
  • Prüfen Sie die Einstellung der Batterietyp am Umschalter Batterietyp. Er muss auf 2,4 V/Z (Volt/ Batteriezelle) eingestellt sein.
  • Klemmen Sie die rote Ladeklemme "+" des Ladegeräts an den Pluspol der Batterie an.

Hinweis

Bei Fahrzeugen mit Start/ Stopp Funktion und verbautem Steuergerät für Batterieüberwachung mit Batteriesensor -J367- muss die schwarze Ladeklemme "-" an der Karosseriemasse angeklemmt werden. Bei Anschluss an den Minuspol der Batterie kommt es zu Fehlfunktionen der Start/ Stopp Anlage.

  • Klemmen Sie die schwarze Ladeklemme "-" des Ladegeräts an den Minusanschlusspunkt an.
  • Schalten Sie das Ladegerät ein .

Die Ladestromanzeigen -2- und -3- leuchten gelb. Wenn nur die gelbe Leuchtdiode (LED) -3- leuchtet, ist die Batterie teilgeladen (ca. 90 %).

Leuchtet zusätzlich die grüne LED -4-, hat das Ladegerät auf Ladeerhaltung umgeschaltet. Die Batterie ist geladen.

  • Schalten Sie das Ladegerät aus.
  • Nehmen Sie die Ladeklemmen von den Batteriepolklemmen ab.

Tiefentladene Batterie mit dem Batterie-Ladegerät -VAS 5095 A- laden

ACHTUNG!

Verletzungsgefahr! Beachten Sie die Warnhinweise und Sicherheitsvorschriften !

Das Ladegerät erkennt tiefentladene Batterien automatisch und startet den Ladevorgang schonend mit niedrigem Ladestrom. Der Ladestrom wird automatisch an den Batterieladezustand angepasst.

Hinweis

  • Beachten Sie die Hinweise im Kapitel.
  • Tiefentladene Batterien in Fahrzeugen vor der Zulassung sind vor Auslieferung auszutauschen. Eine Vorschädigung ist nicht auszuschließen.
  • Die Batteriespannung muss mindestens 0,6 V betragen!

ACHTUNG!

Batterien, bei denen das magische Auge hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!

Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.

Diese Batterien müssen ersetzt werden.

  • Laden Sie die Batterie.

Stützbetrieb mit dem Batterie-Ladegerät -VAS 5095A-

Allgemeine Hinweise:

Der Stützbetrieb versorgt das Bordnetz mit Spannung, wenn die Batterie ausgebaut oder abgeklemmt ist.

Weitere Informationen finden Sie in der → Bedienungsanleitung VAS 5095A.

Der Stützbetrieb eignet sich für folgende Anwendungsfälle:

  • Stützbetrieb von Bordnetzen ohne eingebaute Batterie
  • Spannungserhaltung bei Batteriewechsel
  • Aggregatetest ohne Batterie

ACHTUNG!

Verletzungsgefahr! Beachten Sie die Warnhinweise und Sicherheitsvorschriften !

ACHTUNG!

Batterien, bei denen das magische Auge hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!

Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.

Diese Batterien müssen ersetzt werden.

- Schalten Sie die Zündung und alle elektrischen Verbraucher aus.

Vorsicht!

  • Der Ladeklemmen-Verpolungsschutz ist in der Betriebsart "Ladung tiefentladener Batterien/ Stützbetrieb" nicht aktiv. Ladeklemmen polrichtig an den Batteriepolklemmen anschließen!
  • Es kann zu Funkenbildung durch Kurzschluss kommen.
  • Dadurch besteht Explosionsgefahr.
  • Achten Sie auf festen Sitz der Ladeklemmen.
  • START / STOP nicht bei falsch angeschlossenen Ladeklemmen betätigen! Das Ladegerät kann beschädigt werden.

- Bauen Sie die Batterie aus.

Vorsicht!

Achten Sie unbedingt darauf, dass bei ausgebauter Batterie ein Kontakt der an der Plusklemme angeklemmten Ladeklemme mit Karosseriemasse sicher vermieden wird. Ebenfalls muss ein Kontakt der Batteriepolklemmen miteinander sicher vermieden werden.

- Klemmen Sie die rote Ladeklemme "+" an die Plusklemme des Fahrzeugs an.

Hinweis

Bei Fahrzeugen mit Start/ Stopp Funktion und verbautem Steuergerät für Batterieüberwachung mit Batteriesensor -J367- muss die schwarze Ladeklemme "-" an der Karosseriemasse angeklemmt werden. Bei Anschluss an den Minuspol der Batterie kommt es zu Fehlfunktionen der Start/ Stopp Anlage.

  • Klemmen Sie die schwarze Ladeklemme "-" an die Minusklemme des Fahrzeugs an.
  • Prüfen Sie die Einstellung des Batterietyps am Umschalter Normalbetrieb/ Stützbetrieb. Er muss auf Stützbetrieb geschaltet sein.
  • Prüfen Sie den polrichtigen Anschluss der Ladeklemmen.
  • Schalten Sie das Ladegerät ein.

Das Ladegerät beginnt mit dem Stützbetrieb.

Batteriestützbetrieb beenden:

  • Schalten Sie das Ladegerät aus.
  • Klemmen Sie die schwarze Ladeklemme "-" des Ladegeräts von der Minusklemme des Fahrzeugs ab.
  • Klemmen Sie die rote Ladeklemme "+" des Ladegeräts von der Plusklemme des Fahrzeugs ab.
  • Ziehen Sie den Netzstecker des Ladegeräts heraus.

Erhaltungsladung mit dem Batterie-Ladegerät -VAS 5095 A-

ACHTUNG!

Verletzungsgefahr! Beachten Sie die Warnhinweise und Sicherheitsvorschriften !

ACHTUNG!

Batterien, bei denen das magische Auge hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!

Diese Batterien müssen ersetzt werden.

Bei der Erhaltungsladung sorgt das Batterie-Ladegerät -VAS 5095 A- für sichere Ladung und Ladeerhaltung der Batterie.

  • Gehen Sie vor wie beim Laden der Batterie.

Hinweis

  • Wird die Batterie während der Erhaltungsladung durch einen elektrischen Verbraucher entladen, sorgt das Batterie-Ladegerät -VAS 5095 A- automatisch für die entsprechende Ladung.
  • Die Erhaltungsladung kann zeitlich unbegrenzt durchgeführt werden.
  • Die Batterie ist ständig einsatzbereit.
