Volkswagen Tiguan Betriebsanleitung: Übersicht der Fahrerseite

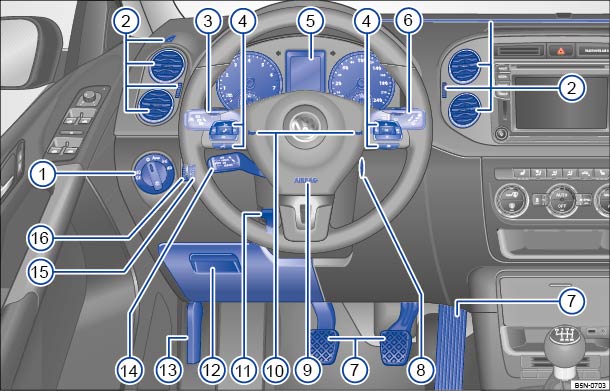

Abb. 5 Übersicht der Fahrerseite (Linkslenker).

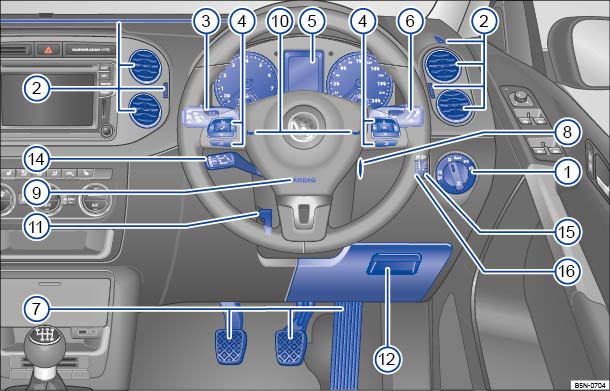

Abb. 6 Übersicht der Fahrerseite (Rechtslenker).

Legende für ⇒ Abb. 5  und ⇒ Abb. 6 :

  1. Lichtschalter : ⇒ Licht 

    • Licht ausgeschaltet bzw. Dauerfahrlicht oder Tagfahrlicht eingeschaltet --
    • automatische Fahrlichtsteuerung --
    • Stand- und Abblendlicht
    • Nebelbeleuchtung .
  2. Luftaustrittsdüsen ⇒ Heizen, Lüften, Kühlen 
  3. Hebel für: ⇒ Licht 

    • Fernlicht
    • Lichthupe x
    • automatische Fernlichtregulierung
    • Blinker
    • Parklicht
    • Schalter und Tasten für Geschwindigkeitsregelanlage (GRA) ⇒ Geschwindigkeitsregelanlage (GRA) 
    • Taste für Fahrerassistenzsysteme ⇒ Volkswagen Informationssystem 
  4. Bedienungselemente des Multifunktionslenkrads: ⇒ Volkswagen Informationssystem 

    • Lautstärkeeinstellung des Radios, der Navigationsansagen oder eines Telefongesprächs
    • Stummschaltung des Radios oder Aktivierung der Sprachsteuerung
    • Telefonhauptmenü aufrufen oder Telefonanrufe annehmen
    • Tasten zum Bedienen des Volkswagen Informationssystems     –
  5. Kombi-Instrument:

    • Instrumente ⇒ Übersicht der Instrumente 
    • Display ⇒ Übersicht der Instrumente 
    • Warn- und Kontrollleuchten ⇒ Kombi-Instrument 
  6. Hebel für Scheibenwischer und Scheibenwascher: ⇒ Scheibenwischer und -wascher 

    • Scheibenwischer für die Frontscheibe
    • Intervallwischen für die Frontscheibe
    • Tippwischen x
    • Frontscheibenwischer
    • Wisch-Wasch-Automatik für die Frontscheibe
    • Wasch-Automatik für die Frontscheinwerfer
    • Heckscheibenwischer
    • Wisch-Wasch-Automatik für die Heckscheibe
    • Tasten zum Bedienen des Volkswagen Informationssystems , /⇒ Volkswagen Informationssystem 
  7. Pedale ⇒ Schalten 
  8. Zündschloss ⇒ Motor anlassen und abstellen 
  9. Fahrer-Frontairbag ⇒ Airbag-System 
  10. Hupe (funktioniert nur bei eingeschalteter Zündung)
  11. Hebel für die einstellbare Lenksäule ⇒ Sitzposition einstellen 
  12. Ablagefach ⇒ Ablagen 
  13. Entriegelungshebel der Motorraumklappe (immer auf der linken Fahrzeugseite) ⇒ Vorbereitungen zu Arbeiten im Motorraum 
  14. Hebel für die Geschwindigkeitsregelanlage (GRA) / -- / -- ⇒ Geschwindigkeitsregelanlage (GRA) 
  15. Regler für die Leuchtweitenregulierung ⇒ Licht 
  16. Helligkeitsregler für die Instrumenten- und Schalterbeleuchtung ⇒ Licht 

Ohne Abbildung:

  1. Neben dem Fahrersitz: Taste für die Innenraumüberwachung ⇒ Zentralverriegelung und Schließsystem 
