Volkswagen Tiguan Reparaturanleitung: Getriebe ausbauen - Tiguan Allradantrieb mit 1,4 l-Ottomotor

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Abfangvorrichtung -10-222 A-
  • Adapter -10-222 A /22-
  • Motor- und Getriebeheber -V.A.G 1383 A-
  • Getriebeaufnahme -3282-
  • Justierplatte -3282/60-
  • Aufnahmeelemente für Getriebe, (beim Aufsetzen der Justierplatte auf Getriebeaufnahme bestimmen)
  • Schlauchklemmen bis Ø 25 mm -3094-

Drehmomentschlüssel -V.A.G 1331-

Volkswagen Tiguan. W00-0427

Drehmomentschlüssel -V.A.G 1332-

  • Schmierfett für Kupplungsscheibensteckverzahnung -G 000 100-
  • Fett für Schaltbetätigung über den → Elektronischen Teilekatalog (ETKA) zuordnen.

Volkswagen Tiguan. W00-0428

Zu einem späteren Zeitpunkt müssen Sie zum Ausbau des Schaltgetriebes das Winkelgetriebe ausbauen.

  • Legen Sie jetzt schon die entsprechenden Spezialwerkzeuge bereit.
  • Prüfen Sie zuerst, ob ein codiertes Radio eingebaut ist. In diesem Fall erfragen Sie bitte die Anti-Diebstahl-Codierung.
  • Masseband der Batterie abklemmen → Elektrische Anlage;

Im späteren Arbeitsablauf wird die Abfangvorrichtung -10-222 A- mit den Aufnahmeösen des Motors verbunden.

  • Wenn diese wegen der Motorabdeckung nicht zugänglich sind, bauen Sie die Abdeckung vom Motor ab.
  • Bauen Sie das komplette Luftfiltergehäuse aus, wenn es sich im Bereich der Batterie befindet.
  • Batterie und Batterieträger ausbauen → Elektrische Anlage;
  • Bauen Sie den Umlenkhebel gemeinsam mit Seilzugarretierung aus.



  • Sicherungsscheibe -1- für den Schaltseilzug vom Getriebeschalthebel -2- abbauen.
  • Schaltseilzug von dem Zapfen abziehen -Pfeil-.
  • Getriebeschalthebel -2- abbauen.

Volkswagen Tiguan. N34-10951

  • Seilzugwiderlager vom Getriebe abbauen -Pfeile-, seitlich ablegen und hochbinden.

Volkswagen Tiguan. N34-10915

Zwischen dem Geberzylinder und dem Entlüfter/Nehmerzylinder ist eine Rohr-Schlauchleitung oder eine Rohrleitung eingebaut.

  • Wenn eine Rohrleitung eingebaut ist, klemmen Sie den Nachlaufschlauch zum Geberzylinder mit der Schlauchklemme -3094- ab.

Volkswagen Tiguan. A30-0127

  • Wenn eine Rohr-Schlauchleitung eingebaut ist, klemmen Sie den Schlauch für die Rohr-Schlauchleitung -A- zum Nehmerzylinder mit der Schlauchklemme -3094- ab.
  • Klammer -Pfeil- für Rohr-Schlauchleitung bzw. Rohrleitung bis zum Anschlag herausziehen.
  • Rohr-Schlauchleitung bzw. Rohrleitung aus dem Entlüfter/Nehmerzylinder herausziehen und verschließen.
  • Leitung hochbinden.

Volkswagen Tiguan. N34-10002

Vorsicht!

Kupplungspedal nicht mehr betätigen.

  • Drehen Sie die Verbindungsschrauben Motor/Getriebe oben heraus -Pfeile-.
  • Danach die obere Befestigungsschraube am Anlasser ausbauen.
  • Geräuschdämpfung abbauen → Karosserie-Montagearbeiten Außen;

Volkswagen Tiguan. N34-11006

  • Getriebe für Fahrzeuge mit Start-Stopp-System: Stecker -Pfeil - von Geber für Getriebe-Neutralstellung -G701- abziehen.

Volkswagen Tiguan. N34-11705

  • Masseband -1- von Getriebe unten abbauen.
  • Trennen Sie die elektrische Steckverbindung -2- für Schalter für Rückfahrleuchten -F4-.
  • Stecker und Leitungen vom Anlasser abbauen → Elektrische Anlage;
  • Anlasser -3- ausbauen → Elektrische Anlage;
  • Pumpe für Kühlmittelumlauf -V50- abbauen; Leitungssystem nicht öffnen.

Volkswagen Tiguan. N34-11001

  • Verbindungsschrauben Motor/Getriebe -Pfeile- ausbauen.
  • Wenn sich im Bereich der Aufnahmeösen des Motors für die Abfangvorrichtung -10-222 A- Schlauch- und Kabelverbindungen befinden, müssen diese jetzt abgebaut werden.

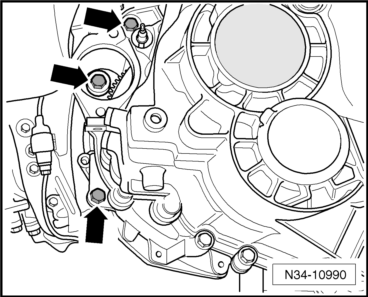

Volkswagen Tiguan. N34-10990

  • Abfangvorrichtung -10-222 A- in Verbindung mit den Adaptern -10-222 A /22- hinter der Stütze für die Frontklappe aufsetzen.
  • In die Aufnahmeösen am Motor die Spindeln einhängen.
  • Motor/Getriebe-Aggregat über die Spindeln leicht vorspannen.
  • Radschrauben vorne links und vorn rechts lösen.
  • Fahrzeug anheben.
  • Räder vorn abbauen.
  • Radhausschale vorn links im vorderen Bereich lösen → Karosserie-Montagearbeiten Außen;

Volkswagen Tiguan. N34-10992

  • Falls vorhanden, Geber für Fahrzeugniveau vorn -G78- ausbauen.

Volkswagen Tiguan. N34-11241

  • Trennen Sie die Verbindung -Pfeil 1- oder -Pfeil 2- am Ladeluftschlauch.

Volkswagen Tiguan. N34-10733

  • Pendelstütze vom Getriebe abbauen, Schraube -1- und Schraube -2-.
  • Bauen Sie die Koppelstangen links und rechts vom Stabilisator ab → Fahrwerk, Achsen, Lenkung;

Volkswagen Tiguan. N39-10232

  • Muttern -Pfeile- für Achsgelenk an Achslenker abschrauben.

Volkswagen Tiguan. N40-10005

  • Halter für Abgasanlage vom Aggregateträger -Pfeile- abbauen.
  • Fixieren Sie den Aggregateträger vor dem Ausbau → Fahrwerk, Achsen, Lenkung;
  • Bauen Sie den Aggregateträger mit Lenkgetriebe aus → Fahrwerk, Achsen, Lenkung;
  • Bauen Sie die Gelenkwelle links vom Getriebe ab und binden Sie diese hoch. → Fahrwerk, Achsen, Lenkung;
  • Bauen Sie die den vorderen Teil der Abgasanlage vom Hauptkataliastor ab.

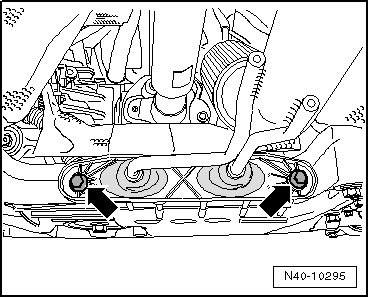

Volkswagen Tiguan. N40-10295

  • Abgasanlage an der Doppelschelle trennen -Pfeile- und vorderen Teil entnehmen.

Volkswagen Tiguan. N21-10069

Bauen Sie das Winkelgetriebe aus.

  • Schrauben -Pfeile- der Aggregatelagerung links herausschrauben.

Volkswagen Tiguan. N34-10991

  • Senken Sie das Getriebe durch Verstellen der Spindeln auf das Maß -a- ca. 80 mm ab.

Hinweis

Beim Verlagern des Motor/Getriebe-Aggregates die Kühlmittelschläuche zwischen Motor und Wärmetauscher beachten, nicht überdehnen.

Volkswagen Tiguan. N34-10994

Die Getriebeaufnahme -3282- wird zum Ausbau des Getriebes mit der Justierplatte -3282/60- eingerichtet.

  • Getriebeaufnahme -3282- in Motor- und Getriebeheber -V.A.G 1383 A- einsetzen.
  • Arme der Getriebeaufnahme entsprechend den Bohrungen in der Justierplatte ausrichten.
  • Aufnahmeelemente-A-, wie auf Justierplatte dargestellt, einschrauben.
  • Schrauben Sie das Aufnahmeelement-C- = Bolzen -3282/34- ein.
  • Motor- und Getriebeheber unter Fahrzeug stellen, Pfeilsymbol -B- auf Justierplatte zeigt in Fahrtrichtung/Fahrzeug.

Volkswagen Tiguan. N34-11010

  • Justierplatte und Getriebe parallel zueinander ausrichten.

Volkswagen Tiguan. N34-10999

  • Schrauben Sie dann den Bolzen -3282/34- in die hintere Bohrung für dieBefestigungsschraube der Pendelstütze am Getriebe ein.

Volkswagen Tiguan. N34-11000

  • Verbindungsschrauben Motor/Getriebe -Pfeile- herausschrauben.
  • Getriebe vom Motor abdrücken.

Volkswagen Tiguan. N34-10995

  • Jetzt das Getriebe über die Spindel der Getriebeaufnahme -3282- links schrägstellen.
  • Getriebe vorsichtig absenken, dabei den Längsträger -Pfeile- beachten.

Volkswagen Tiguan. N34-10996

Hinweis

Alle Leitungen beim Absenken des Getriebes beachten.
